ICS 91.100.30 Q 14
三

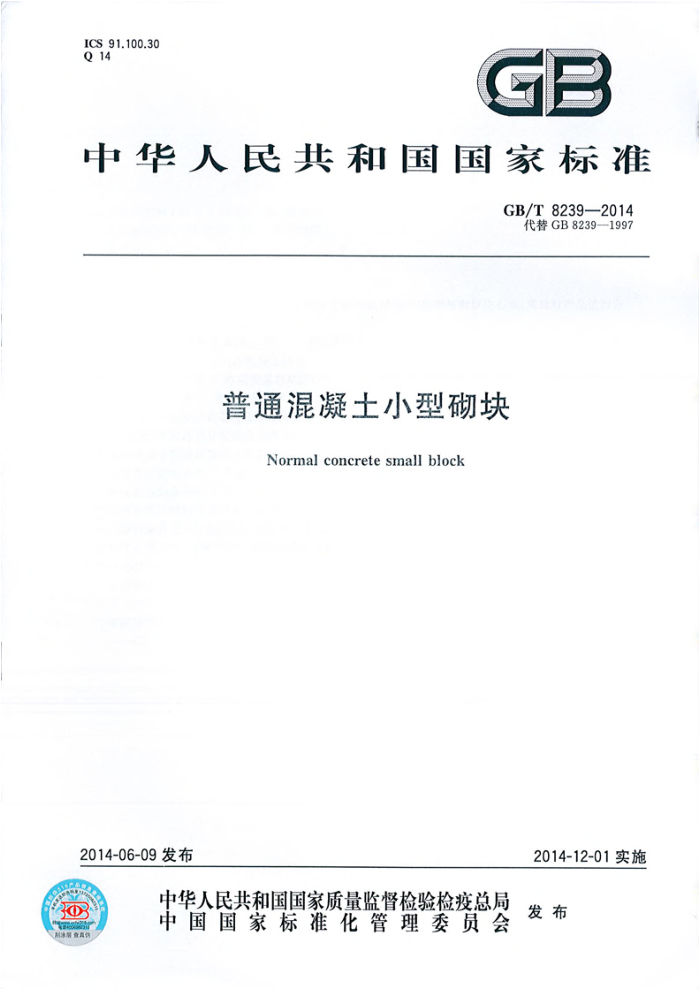

中华人民共和国国家标准
GB/T8239—2014
代替GB8239—1997
普通混凝土小型砌块
Normalconcretesmallblock
2014-12-01实施
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局
O
中国国家标准化管理委员会 发布
O GB/T8239—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替了GB8239一1997《普通混凝土小型空心砌块》。 本标准与GB8239—1997相比，主要变化如下：
一增加了实心砌块的内容。 增加了第3章术语和定义。 取消了原标准中按尺寸偏差和外观质量的等级划分；本标准按研块空心率、用途对产品进行分类（1997版的4.1.1，本版的4.2)。 砌块的强度等级取消了MU3.5级；增加了MU25、MU30、MU35和MU40级（1997版的 4.1.2，本版的4.2)；按混凝土的空心率、砌块用途，重新划分强度等级要求。 修改了尺寸偏差、外观质量和抗冻性指标（1997版的6.1.4、6.2、6.6，本版的6.1、6.2、6.8）。 取消了抗渗性，增加了吸水率、线性干燥收缩值指标（1997版的6.5，本版的6.6、6.7）。
-
一
-增加了硼块的放射性核素限量要求（本版的6.11）。 本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本标准负责起草单位：河南建筑材料研究设计院有限公司，中国建筑砌块协会。 本标准参加起草单位：新星宇建设集团有限公司、北京瑞图科技发展有限公司、平煤神马建工集团
平顶山福星现代建材有限公司、北京金阳新建材有限公司、上海苏科建筑技术发展有限公司、中国建筑材料科学研究总院、哈尔滨工业大学、贵州省建材产品质量监督检验院、甘肃土木工程科学研究院、江苏扬建集团有限公司、国家住宅与居住环境工程技术研究中心、安徽华普节能材料股份有限公司、上海海砌建材有限公司。
本标准主要起草人：陈红军、陈胜强、杜建东、陶乐然、胡志忠、王东立、王耀昀、范旗军、王武祥、 王风来、袁杰、夏莉娜、蒋德勇、王惠玲、侯文虎、张迎春、薛念念、张跃芝、娄宽。
本标准的历次版本发布情况为：
GB8239—1987、GB8239—1997。
-
I GB/T8239—2014
普通混凝土小型砌块
1范围
本标准规定了普通混凝土小型砌块的术语和定义、规格、种类、等级和标记、原材料、技术要求、试验方法、检验规则、产品合格证、堆放和运输等。
本标准适用于工业与民用建筑用普通混凝土小型块（以下简称砌块）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1596用于水泥和混凝土中的粉煤灰 GB/T4111 混凝土砌块和砖试验方法 GB6566 建筑材料放射性核素限量 GB8076 混凝土外加剂 GB/T14684 建设用砂 GB/T14685 建设用卵石、碎石 GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T18968 墙体材料术语 GB/T25176 混凝土和砂浆用再生细骨料 GB/T25177 混凝土用再生粗骨料 GB50176民用建筑热工设计规范 JGJ63混凝土用水标准 YBJ20584 混凝土用高炉重矿渣碎石技术条件
3术语和定义
GB/T18968界定的以及下列术语和定义适用于本文件。
3.1
普通混凝土小型砌块 normalconcretesmallblock 以水泥、矿物掺合料、砂、石、水等为原材料，经搅拌、振动成型、养护等工艺制成的小型砌块，包括空
心砌块和实心砌块。 3.2
主块型砌块 mainshapeblock 外形为直角六面体，长度尺寸为400mm减硼筑时竖灰缝厚度，砌块高度尺寸为200mm减砌筑时
水平灰缝厚度，条面是封闭完好的砌块。 3.3
辅助砌块auxiliaryblock 与主块型砌块配套使用的、特殊形状与尺寸的砌块，分为空心和实心两种；包括各种异形砌块，如圈
1 GB/T82392014
梁砌块、一端开口的砌块、七分头块、半块等。 3.4
免浆砌块blockswithoutmortar 砌块砌筑（垒砌）成墙片过程中，无需使用砌筑砂浆，块与块之间主要靠槽结构相连的砌块。
4规格、种类、等级和标记
4.1 规格 4.1.1主块型砌块各部位的名称
主块型砌块各部位的名称见图1
说明： 1- 一条面
坐浆面（肋厚较小的面)；铺浆面（肋厚较大的面）；顶面；长度；
2- 3-
d. 5
6- 宽度；
高度； 8 壁；
7
肋。
9
图1砌块各部位的名称
4.1.2 砌块的外型宜为直角六面体，常用块型的规格尺寸见表1。
表1砌块的规格尺寸
单位为毫米
长度 390 注：其他规格尺寸可由供需双方协商确定。采用薄灰缝翻筑的块型，相关尺寸可作相应调整。
宽度
高度 90、140、190
90、120、140、190、240、290
4.2种类 4.2.1砌块按空心率分为空心砌块（空心率不小于25%，代号：H)和实心砌块（空心率小于25%，代号： S)。 2 GB/T8239—2014
4.2.2砌块按使用时砌筑墙体的结构和受力情况，分为承重结构用砌块（代号：L。简称承重砌块）、非承重结构用硼块（代号：N。简称非承重砌块）。 4.2.3常用的辅助砌块代号分别为：半块 —50，七分头块 ——70，圈梁块 U，清扫孔块 -W。 4.3等级
按砌块的抗压强度分级，见表2。
表2砌块的强度等级
单位为兆帕
砌块种类空心砌块(H) 实心研块(S)
非承重砌块(N) 5.0、7.5、10.0 10.0.15.0,20.0
承重砌块（L）
7.5、10.0~15:0,20.0.25.0 15.0、20.0、25.0、30.0、35.0、40.0
4.4标记
砌块按下列顺序标记：例块种类、规格尺寸、强度等级（MU）、标准代标记示例 a) 规格尺寸 390mm×190mmX190mm，强度等级MU15.0、承重结构用实心码块，其标记为：
LS 390X190X190MU15.0GB/T8239 014, b）规格尺寸395mm×190 0mmx 194mm、强度等级MU5.0 非承重结构用空心动块，其标记为：
NH 395X190X194MU5.0GB/T8239 2014. c）规格尺寸 190mmX190mmX190 mm、强度等级MU15.0、承重结构用的半块锁块，其标记为
LH50 190X190X190MU15.0GB/ T8239 2014
5原材料
5.1水泥
应符合GB175的规定。 5.2集料 5.2.1细集料
应符合GB/T14684的规定；再生细骨料应符合GB/T25176的规定。 5.2.2粗集料
碎石、卵石应符合GB/T14685的规定；再生粗骨料应符合GB/T25177的规定；重矿渣应符合 YBJ20584的规定。粗集料的最大粒径应不大于10mm。 5.3粉煤灰
应符合GB/T1596的规定。
5.4粒化高炉矿渣粉
应符合GB/T18046的规定。
