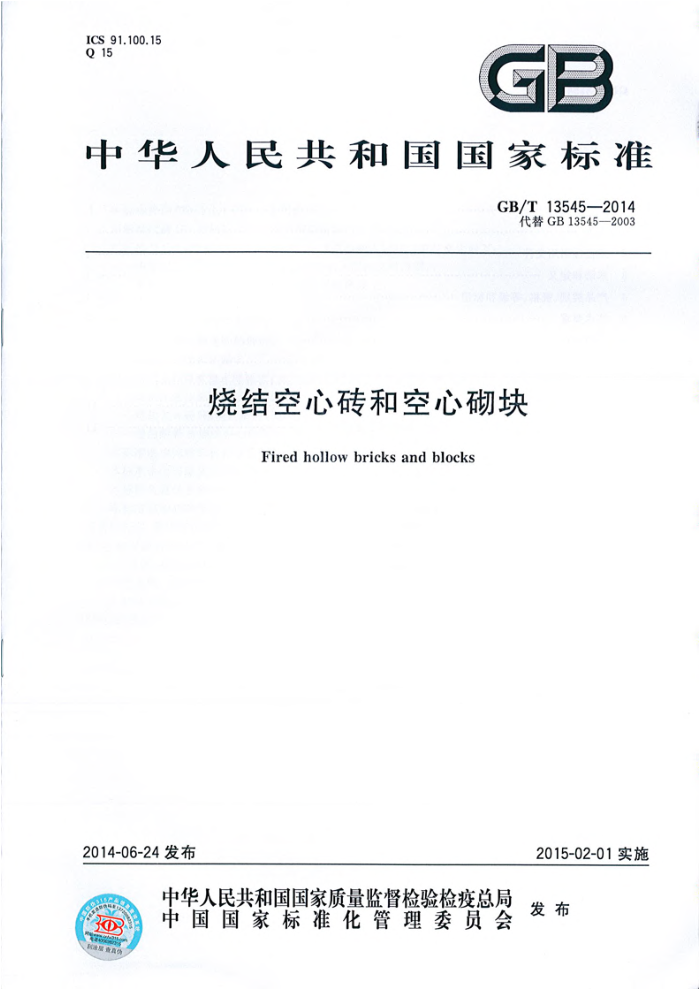

ICS 91.100.15 Q 15
中华人民共和国国家标准
GB/T13545—2014
代替GB13545—2003
烧结空心砖和空心砌块
Firedhollowbricksandblocks
2015-02-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局
O 中国国家标准化管理委员会 发布 GB/T13545—2014
目 次
前言 1 范围 2 规范性引用文件
术语和定义产品类别、规格、等级和标记
3
5技术要求 6 试验方法
检验规则 8标志、包装、运输和贮存附录A（规范性附录）风化区的划分附录B（资料性附录） 烧结空心砖和空心砌块示意图例
10
11 GB/T 13545—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB13545一2003《烧结空心砖和空心砌块》。 本标准与GB13545一2003《烧结空心砖和空心砌块》相比，主要变化如下：
将淤泥、建筑渣土及其他固体废弃物纳人制砖原料范围；一取消了优等品、一等品、合格品质量等级的规定；取消了MU2.5的强度等级；一取消了强度和密度的联合判定；增加了孔型和壁孔的要求；一取消3h吸水率要求；增加5h沸煮吸水率要求：将抗压强度标准值f的接收常数K=1.8调整到K=1.83，以推进和提高产品强度的均匀性；一增加欠火砖（砌块）、酥砖（砌块）检测方法；一增加附录B烧结空心砖和空心砌块示意图例。 本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本标准负责起草单位：中国建材检验认证集团西安有限公司、新疆城建（集团）股份有限公司。 本标准参加起草单位：甘肃省建材科研设计院、天元建设集团有限公司、南京鑫翔新型建筑材料有
-
限责任公司、贵州省建材产品质量监督检验院、上海鑫晶山检测开发有限公司、湖南省科辉墙材有限公司、桂林宏科新型建材有限公司、淄博功力机械制造有限责任公司、南京双阳建材机械制造有限公司、协创机械（杭州)有限公司、双鸭山东方墙材集团有限公司、陕西宝深机械（集团)有限公司、淄博鲁王建材有限责任公司、山东高岭新型建材有限公司。
本标准主要起草人：林玲、朱一军、蔡小兵、周皖宁、李铮、蒋德勇、常豪、任炳会、闫刚、王辉、江涛程相伟、敖志平、陈文光、于交安、夏莉娜、任增茂、高玲、仲黎明、柴常清、谢和根、陈科文、高华、李荆、 林永淳、方胜全、吴正宏、李少修、王军、沈远刚、李克选、尚江山、杨波、宋旭辉、周炫。
本标准所代替标准的历次版本发布情况为：
GB13545—1992、GB13545—2003。
1 GB/T13545—2014
烧结空心砖和空心砌块
1范围
本标准规定了烧结空心砖和空心砌块的术语和定义、产品类别、规格、等级和标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以黏土、页岩、煤研石、粉煤灰、淤泥（江、河、湖等淤泥）、建筑渣土及其他固体废弃物为主要原料，经焙烧而成，主要用于建筑物非承重部位的空心砖和空心块（以下简称空心砖和空心砌块)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2542砌墙砖试验方法 GB6566建筑材料放射性核素限量 GB/T18968墙体材料术语 JC/T466砌墙砖检验规则
3术语和定义
GB/T18968和JC/T466界定的术语和定义适用于本文件。
4产品类别、规格、等级和标记
4.1类别
按主要原料分为黏土空心砖和空心砌块（N）、页岩空心砖和空心砌块（Y）、煤研石空心砖和空心砌块（M)、粉煤灰空心砖和空心砌块（F)、淤泥空心砖和空心砌块（U)、建筑渣土空心砖和空心砌块（Z)、其他固体废弃物空心砖和空心砌块（G)。 4.2规格 4.2.1空心砖和空心砌块的外型为直角六面体（见图1），混水墙用空心砖和空心块，应在大面和条面上设有均匀分布的粉刷槽或类似结构，深度不小于2mm。 4.2.2空心砖和空心砌块的长度、宽度、高度尺寸应符合下列要求：
长度规格尺寸（mm）：390,290，240，190，180（175），140；一宽度规格尺寸（mm）：190，180（175），140，115；高度规格尺寸（mm）：180（175），140，115，90。
其他规格尺寸由供需双方协商确定。
1 GB/T13545—2014
1888888
说明： I- 长度； b-
顶面；大面：条面；
壁孔； 5——粉刷槽；
1-
4-
外
宽度； d——高度；
7——肋
图1烧结空心砖和空心砌块示意图
4.3等级 4.3.1强度等级
按抗压强度分为MU10.0.MU7.5、MU5.0.MU3.5。 4.3.2密度等级
按体积密度分为800级、900级、1000级、1.100级 4.4标记
空心砖和空心动块的产品标记按产品名称、类别、规格（长度×宽度×高度）密度等级、强度等级和标准编号顺序编写。
示例：规格尺寸290mm×190mm×90mm，密度等级800、强度等级MU7.5的页岩空心砖，其标记为：烧结空心砖 Y(290×190×90)800MU75GB13545-2014 5技术要求 5.1尺寸允许偏差
尺寸允许偏差应符合表1的规定。
表1尺寸允许偏差
单位为毫米
尺寸 >300 >200~300 100~200 <100
样本平均偏差
样本极差 <
±3.0 ±2.5 ±2.0 ±1.7
7.0 6.0 5.0 4.0
2
