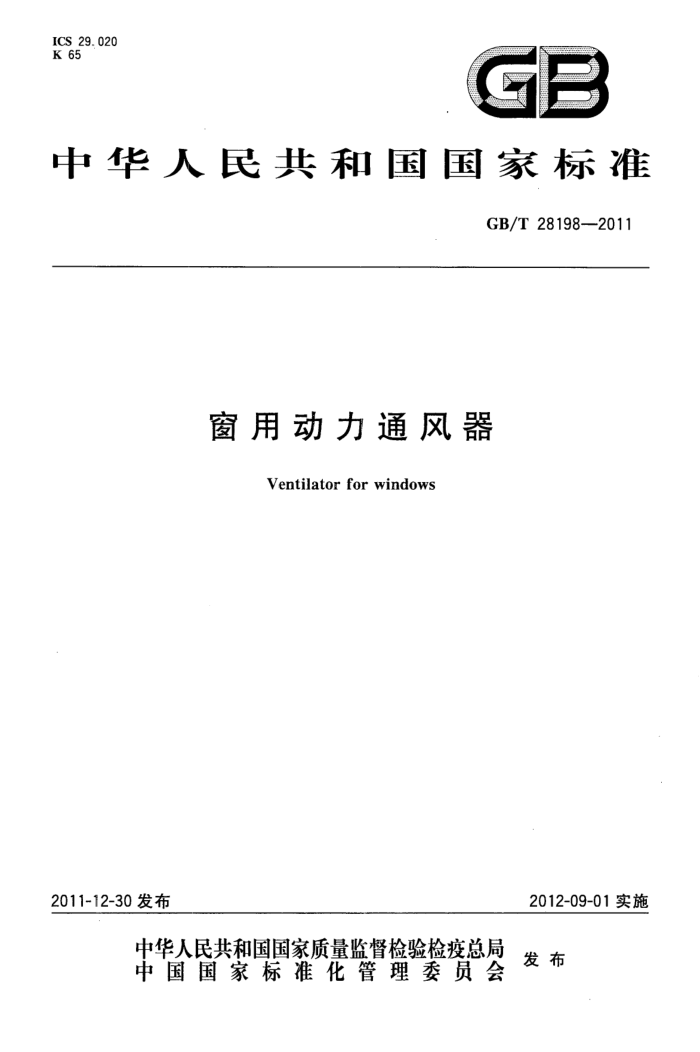

ICS 29. 020 K 65
GP
中华人民共和国国家标准
GB/T28198-—2011
窗用动力通风器
Ventilatorfor windows
2012-09-01实施
2011~12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T28198—2011
目 次
前言范围
II
1 2 规范性引用文件
3 术语和定义产品分类
4. 5 6
技术要求试验方法检验规则标志、包装、运输、贮存附录A（资料性附录） 产品型号命名方法
.
2
7
8
10 12
I GB/T 28198—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国家用电器标准化技术委员会（SAC/TC46)归口。 本标准起草单位：广州威凯检测技术研究院、佛山市质量计量监督检验中心、上海出人境检验检疫
局机电产品检测技术中心、上海开捷门窗幕墙工程有限公司、广东美的环境电器制造有限公司、广东正野电器有限公司、广州市住邦建材发展有限公司、丝吉利娅奥彼窗门五金（北京)有限公司。
本标准主要起草人：陈汉桂、张兆芝、徐胜、王攀、许家友、刘艳萍、孙明冬、吴献策、王雨生、刘慧
II GB/T28198—2011
窗用动力通风器
1范围
本标准规定了家用和类似用途的窗用动力通风器的术语和定义、产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于非动力驱动的窗用自然通风器的相关要求。 本标准不适用于橱窗式排风扇、隔墙式排风扇及风管连接的排风扇。 本标准所包含的窗用动力通风器的安全要求，应符合本标准表4、表5的相关规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191·包装储运图示标志 GB1002家用和类似用途单相插头插座型式、基本参数和尺寸 GB1003家用和类似用途三相插头插座型式、基本参数和尺寸 GB2099.1家用和类似用途插头插座第1部分：通用要求 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2828.1一2003技术抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T2900.29—2008电工术语家用和类似用途电器 GB/T3667.1一2005交流电动机电容器第1部分：总则性能、试验和定额安全要求安装
和运行导则
GB/T3667.2一2008交流电动机电容器第2部分：电动机起动电容器 GB/T4214.1一2000声学家用电器及类似用途器具噪声的测试方法式第1部分：通用要求 GB4706.1一2005家用和类似用途电器的安全第1部分通用要求 GB4706.27--2008家用和类似用途电器的安全第2部分：风扇的特殊要求 GB/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线） GB/T5089--2008交流电风扇电动机通用技术条件 GB5296.2消费品使用说明第2部分：家用和类似用途电器 GB/T7106—2008建筑外门窗气密、水密、抗风压性能分级及检测方法 GB9816一2008热熔断体的要求和应用导则 GB15092.1器具开关第1部分：通用要求 GB15092.2器具开关第2部分：软线开关的特殊要求 GB19606一2004家用和类似用途电器噪声限值 GB/T19889.10—2006声学建筑和建筑构件隔声测量 第10部分：小建筑构件空气声隔声的
实验室测量
-I GB/T28198—2011
JZ/T20 空气分布器性能试验方法
3术语和定义
GB/T2900.29—2008、GB/T7106—2008界定的以及下列术语和定义适用于本文件。
3. 1
窗用动力通风器 ventilatorforwindow 通过自身附加的动力装置（如电动叶轮等）实现室内外空气交换的窗用通风装置。
3. 2
窗用自然通风器 passiveventilatorfor window 依靠室内外温差、风压等实现室内外空气交换的窗用通风装置。
4产品分类
4.1形式 4.1.1按通风器的通风形式可分为：
a)J 单向式（只有一种气流方向输送状态）； b): 过滤式（对输送的气流有过滤作用）； c） 双向式（具有强道进气、排气或非动力排气）。
4.1.2按驱动方式可分为 4.1.2.1自然通风器
不需任何动力只靠空气自然对流达到通风换气作用，当通风器不工作时，可靠人工手动机构的动作
能遮闭阻隔外界气流流经通风器。 4.1.2.2动力通风器
设备一端靠电动机动力作强迫进气，另一端为动力排出风，达到通风换气作用，当通风器不工作时，
可依靠通风器上附设的电动机构的遮闭动作以阻隔外界气流流经通风器。 4.2按通风量分
按条形通风器每米（其他通风器每件）并启状态下最大的通风量分级，详见表1。
5技术要求
5.1使用环境 5.1.1环境空气温度不超过十40℃； 5.1.2环境空气相对湿度不超过90%（温度为十25℃）； 5.1.3海拔高度不超过1000m。 5.2通风量
自然通风器在10Pa压差下、动力通风器在0Pa下，条形通风器每米（其他形式通风器每件）开启状态下的通风量(V)应符合表1的规定，但容许有一10%的允差（允差上限不作规定）。
2
