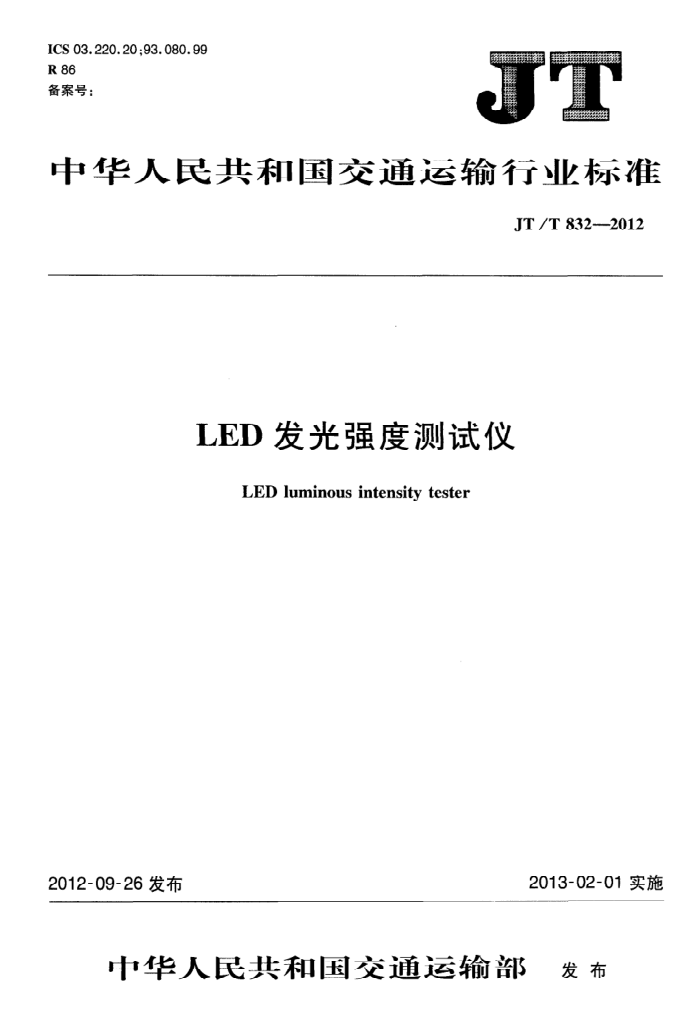

ICS 03.220.20;93.080.99 R 86 备案号：
中华人民共和国交通运输行业标准
JT /T 832-2012
LED发光强度测试仪
LED luminous intensity tester
2013-02-01实施
2012-09-26发布
中华人民共和国交通运输部 发布 JT/T832——2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 结构与分类 5 技术要求
Ⅲ
试验方法 7 检验规则 8 标志、包装、运输和储存
6 JT/T8322012
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/IC223）提出并归口本标准起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心。 本标准参加起草单位：北京中交华安科技有限公司。 本标准主要起草人：杨勇、朱传征、白媛媛、李伟、王晓、张帆。
II JT/T832—2012
LED发光强度测试仪
1范围
本标准规定了1EI)发光强度测试仪的术语和定义、结构与分类、技术要求、试验方法、检验规则以及标志、包装、运输和储存。
本标准适用于单管LED器件发光强度测试仪产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
包装储运图示标志电流表、电压表、功率表及电阻表
GB/T 191 JJG 124 JG（交通）103 LED发光强度测试仪 JJF 1150
光电探测器相对光谱响应度校准规范
3术语和定义
下列术语和定义适用于本文件。
3.1
光谱光视效率luminousefficiency 光谱不同波长的能量对人眼产生感觉的效率。
3.2
LED平均发光强度 averageLEDluminous intensity 照射在离LED一定距离处的光度探测器上的光通量与由探测器构成的立体角的比值。
3.3
光轴opticalaxis 最大发光（或辐射）强度方向中心线（图1）。
3.4
机械轴mechanicalaxis 通过发光面几何中心的法线（图1）。
3.5
半强角half-intensityangle 发光强度为最大发光强度光轴方向一半时，测量轴与最大发光强度光轴的夹角（图1）。
1 JT/T832—2012
3.6
偏差角deviationangle 在发光强度分布图形中，最大发光强度光轴与机械轴之间的夹角（图1）。
2
2
LED
说明：
偏差角；半强角。
机械轴；
2——光轴；
1
图1LED发光强度测试参数示意图
3.7
配光曲线distributioncurve 配光是光源的光强在空间的分布，通常将发光体被某一平面截割所得曲线称为配光曲线。
4 结构与分类
4.1结构
LED发光强度测试仪由光度探测器、光路系统、样品台、恒流源、数据处理及控制单元等部分组成。 4.2分类 4.2.1LED发光强度测试仪按功能分为仅能够测试LED样品法线发光强度的LED法线光强测试仪和可测试LED样品半强角、偏差角、配光曲线等参数的LED光强综合测试仪。 4.2.2LED发光强度测试仪按被测试LED额定功耗分为常规LED发光强度测试仪和大功率LED发光强度测试仪。
5技术要求
5.1 适用条件 5.1.1 环境温度：+15℃~+35℃。 5.1.2 相对湿度：不大于80%。
2
