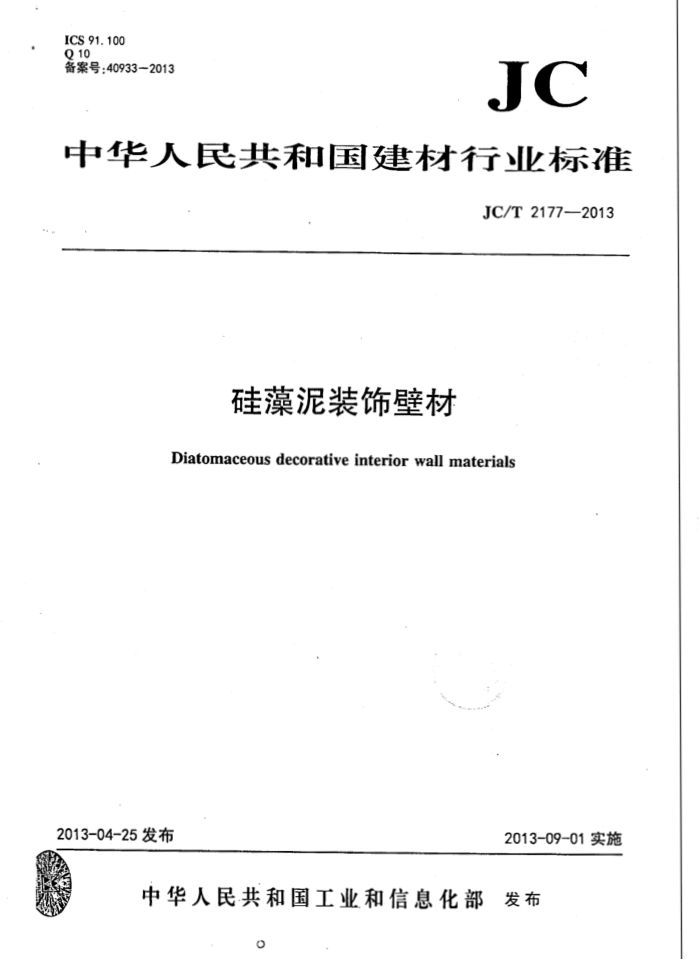

ICS 91.100 Q10 备案号：40933~2013
JC
中华人民共和国建材行业标准
JC/T2177—2013
硅藻泥装饰壁材 Diatomaceous decorative interior wall materials
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布
O JC/T 21772013
前言
本标准按照GB/T1.1一2009给出的原则起草。 本标准由中国建筑材料联合会提出。 本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本标准起草单位：中国建筑材料科学研究总院、北京大津硅藻新材料股份有限公司、吉林省兰舍硅
藻新材料有限公司、青岛川一硅藻土有限公司、营口盼盼硅藻土科技有限公司、北京乐家天创环保科技有限公司、吉林省上层上品装饰材料有限公司、上海佳鹭新型建材有限公司、福建裕和皓月生物工程材料有限公司、深圳广田装饰集团股份有限公司、成都斯米利亚硅藻新材料有限公司、吉林省春之元硅藻泥有限公司、廊坊天朗风清装饰材料有限公司、临江市宝健纳米复合材料科技有限公司、中山市博瑞建材有限公司、吉林省绿森林硅藻新型材料有限公司、吉林泽丰矿业有限责任公司、建筑材料工业环境监测中心、科甸建材（上海有限公司、安徽尊龙环保节能建材有限公司。
本标准主要起草人：侯国艳、龚志江、王静、陈兴建、于春生、董卜祯、韩国贺、张爱丽、刘畅刘书生、杨海、李少强、李洋、马振国、邹朝新、周杰、王秀宝、王继梅、王晓燕、聂卿、韩东辉、李军华、刘辉、胡金泽、姜向辉、许慎、王忠勇。
本标准委托中国建筑材料科学研究总院负责解释。 本标准为首次发布。 JC/T.217.7—2013
硅藻泥装饰壁材
范围
本标准规定了硅藻泥装饰壁材的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和购存等。
本标准适用于含有硅藻材料的干粉状内墙装饰涂覆材料。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1728—1979(1989）漆膜、腻子膜干燥时间测定法 GB/T9265建筑涂料涂层耐碱性的测定 GB/T92711 色漆和清漆标准试板
" 9
GB/T9779—2005复层建筑涂料 GB18582室内装饰装修材料内墙涂料中有害物质限量 HG/T3950--2007抗菌涂料 JB/T11144--2011X射线衍射仪 JC/T412.1—2006纤维水泥平板第1部分：无石棉纤维水泥平板 JC/T1074—2008 室内空气净化功能涂覆材料净化性能 JC/T2002—2009 建筑材料吸放湿性能测试方法 JC/T2082--2011 调湿功能室内建筑装饰材料
2
术语和定义
下列术语和定义适用于本文件。
3!1
硅藻泥装饰壁材diatomaceousdecorativeinteriorwallmaterials 以无机胶凝物质为主要粘结材料，硅藻材料为主要功能性填料，配制的干粉状内墙装饰涂覆材料。
3! 2
硅藻材料-diatoms'materials 硅藻生物遗骸或由其变质形成的多孔二氧化硅材料。
4要求
4.1一般技术要求
产品的一般技术要求见表1。 JC/T2177—2013
表1一般技术要求
序号 1 2 3
项目容器中状态施工性
技术指标粉状、无结块
-*
易混合均匀，施工无障碍
初期干燥抗裂性(6h)
无裂纹 ≤2-
表千时间/h- 耐碱性(48h)
4
5
无起泡、裂纹、剥落，无明显变色
标准状态浸水后
≥0.50 ≥0.30
粘结强度/MPa
6
耐温湿性能硅藻材料成份
7 00 4.2 功能性技术要求
无起泡、裂纹、剥落，无明显变色
可检出
产品的功能性技术要求见表2。
表2功能性技术要求
序号
项目吸湿量wg/（1×10kg/m）放湿量ws/（1×10kg/m）
指标
3h吸湿量w.≥20：6h吸湿量w≥27： 12h吸湿量w≥35：24h吸湿量w。≥40
24h放湿量w≥Wa×70%
调湿性能
体积含湿比率△w/［(kg/m")/%] 平均体积含湿量≤/(kg/m) 甲醛净化性能甲醛净化效果持久性
≥0. 19 ≥8 ≥80% ≥60% 0级 1级
2 3 4 5 4.3有害物质限量要求
防莓菌性能防霉菌耐久性能
产品的有害物质限量见表3。
表3有害物质限量要求
序号 1 2 3
项目
限邀值小于检出限值小于检出限值小于检出限值
挥发性有机化合物含量(VOC)/(g/kg) 苯、甲苯、乙苯、二甲苯总和/(mg/kg)
游离甲醛/(mg/kg)
2 JC/T2177—2013
表3(续)
序号
项目
限量值小于检出限值小于检出限值小于检出限值小于检出限值
铅Pb 镉Cd 铬Cr 汞Hg
可溶性重金属/(mg/kg)
挥发性有机化合物含量的检出限值为1g/kg；苯、甲苯、乙苯、二甲苯总和的检出限值为50mg/kg：游离甲醛的检出限值为5mg/kg：可溶性重金属的检出限值为10mg/kg
5试验方法
5.1一般规定 ‘5.1.1实验室环境标准试验条件为：温度(23±2)℃，相对湿度(50±10)%。 5.1.2进行甲醛净化性能、甲醛净化效果持久性以及有害物质限量检测时，样品存放、取样、制样过 “程中，应避免受到污染。
7
5.2试验样板的制备 5.2.1 试验基材 5.2.1.1 无石棉纤维水泥平板
本标准中一般技术要求项目所用基材除粘结强度外，均采用无石棉纤维水泥平板；功能性技术要求项目中调湿性能采用无石棉纤维水泥平板。平板应符合JC/T412.1一2006中NAFHV级的技术要求，厚度为4mm～6mm，其表面处理按GB/T9271中的规定进行。调湿性能采用样板按JC/T2002一2009中5.3 的规定进行密封处理。 5.2.1.2砂浆块
按GB/T9779—2005中5.2.3的规定制备。 5.2.1.3玻璃平板
甲醛净化性能与甲醛净化效果持久性试板的底板采用玻璃平板，按照JC/T1074一2008中的规定进行。 5.2.1.4贴膜纸板
-防霉菌性能与防霉菌耐久性能采用贴膜纸板。 5.2.2试板要求
试板尺寸、数量、种类及养护时间按表4的规定进行。
3
