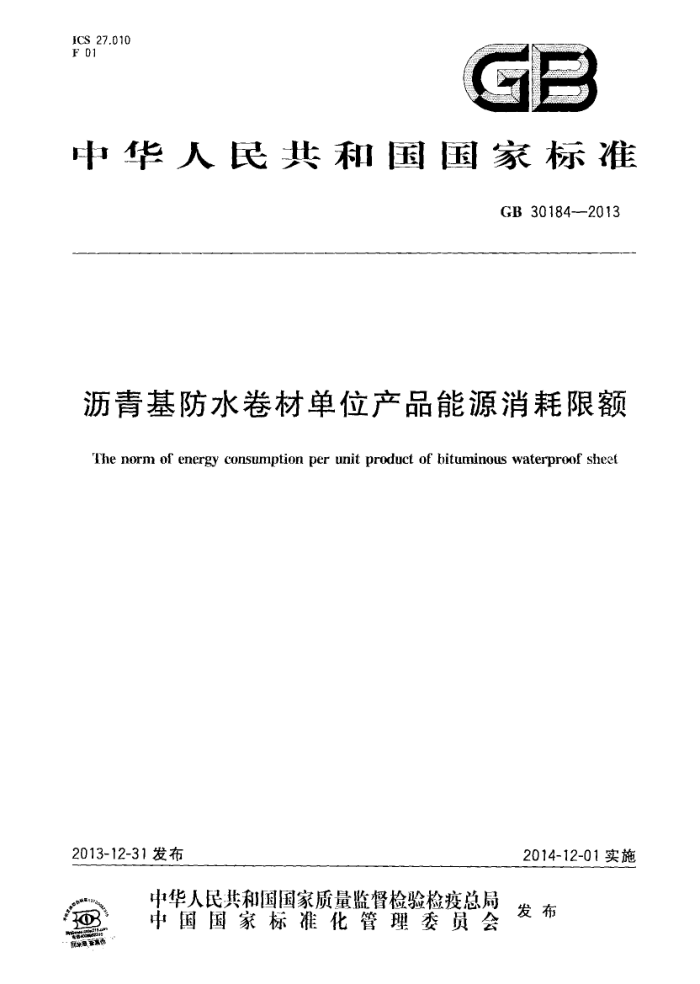

ICS 27.010 F 01
中华人民共和国国家标准
GB 30184-2013
沥青基防水卷材单位产品能源消耗限额
The norm of energy consumption per unit product of bituminous waterproof sheef
2014-12-01实施
2013-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB 301842013
前言
本标准的4.1和4.2为强制性的，其余为推荐性的。 本标准按照GB/T1.1:--2009给出的规则起草本标准由国家发展和改革委员会资源节约和环境保护司、丁业和信息化部节能与综合利用司提出。 本标准由全国能源基础与管理标准化技术委员会(SAC/TC20)和中国建筑材料联合会归口I。 本标准起草单位：中国建筑防水协会、中国建筑材料科学研究总院苏州防水研究院、中国建材检验
认证集团苏州有限公司、北京东方雨虹防水技术股份有限公司、广东科顺化工实业有限公司、辽宁大禹防水科技发展有限公司、胜利油田大明新型建筑防水材料有限责任公司、盘锦禹防水建材集闭有限公司、北京世纪洪雨科技有限公司、北京宇阳泽丽防水材料有限责任公司。
本标准主要起草人：尚华胜、朱冬青、巢文革、张广彬、刘金景、孙哲、陈伟忠、柳志国、王书苓。
1 GB30184—2013
沥青基防水卷材单位产品能源消耗限额
1范围
本标准规定了沥青基防水卷材的单位产品能源消耗（简称能耗）限额的技术要求、统计范围和计算方法、节能管理与措施。
本标准适用于弹性体(SBS)改性沥青防水卷材、塑性体（APP)改性沥青防水卷材和自粘聚合物改性沥青防水卷材生产企业单位产品能耗的计算、考核，以及对新建项目的能耗控制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 2589 综合能耗计算通则 GB/T 12497 三相异步电动机经济运行 GB/T12723 单位产品能源消耗限额编制通则 GB/T13462 电力变压器经济运行 GB/T13469 离心泵、混流泵、轴流泵与旋涡泵系统经济运行 GB/T13470 通风机系统经济运行 GB/T17954 工业锅炉经济运行 GB18242 弹性体改性沥青防水卷材 GB18243 塑性体改性沥青防水卷材 GB 18613 中小型三相异步电动机能效限定值及能效等级 GB/T19065 电加热锅炉系统经济运行 GB19153 容积式空气压缩机能效限定值及能效等级 GB19761 通风机能效限定值及能效等级 GB19762 清水离心泵能效限定值及节能评价值 GB 20052 三相配电变压器能效限定值及能效等级 GB/T23331能源管理体系要求 GB23441 自粘聚合物改性沥青防水卷材 GB/T248513 建筑材料行业能源计量器具配备和管理要求 JC/T2046一2011改性沥青防水卷材成套生产设备通用技术条件
3术语和定义
GB/T12723界定的以及下列术语和定义适用于本文件。
3. I
沥青基防水卷材产品综合能耗 thecomprehensive energy consumption ofbituminouswaterproof sheet 在报告期内，防水卷材在生产系统、辅助生产系统和附属生产系统内，用于生产实际消耗的各种能
源总量。
1 GB30184—2013
3.2
沥青基防水卷材单位产品综合能耗 the comprehensiveenergy consumption perunitproduct of bituminous waterproof sheet
以单位产量表示的防水卷材产品综合能耗。
4技术要求
4.1 沥青基防水卷材单位产品能耗限定值
现有沥青基防水卷材生产企业单位产品能耗限定值应符合表1的规定。
表1沥青基防水卷材单位产品能耗限定值
单位产品综合能耗限定值/
品名称
kgce/km
220
有胎· 无胎
沥青基防水卷材
≤130
：有胎产品以3.0量m计算无胎产品以1.5mm计算。
4.2 沥青基防水卷材单位产品能耗准 入值
新建沥青基防水卷材（含新建生产线和技术改造的生产线）生产企业单位产品能耗准人值应符合表2的规定。
表2沥青基防水卷材单位产品能耗准入值
单位产品综合能耗维入值
品名称
(kgce/km
有胎无胎
沥青基防水卷材
≤100
.有胎产品以3.0mm计算 b无胎产品以1.5mm计算。
4.3 沥青基防水卷材单位产品能耗先进值
沥青基防水卷材生产企业单位产品能耗先进值应符合表3的规定。
表3沥青基防水卷材单位产品能耗先进值
单位产品综合能耗先进值/
产品名称
(kgce/km*) 《180
有胎无胎
沥青基防水卷材
≤90
。有胎产品以3.0mm计算。 无胎产品以1.5mm计算。
2 GB30184—2013
5统计范围和计算方法
5.1统计范围 5.1.1沥青基防水卷材综合能耗 5.1.1.1沥青基防水卷材综合能耗包括综合燃耗和综合电耗，涉及的能源主要包括燃煤、燃料油、燃气、 电能等。 5.1.1.2沥青基防水卷材综合能耗主要包括生产系统能耗、辅助生产系统能耗和附属生产系统能耗，具体如下所示：
a）生产系统能耗：
1）沥青制备系统消耗的电能； 2）成型设备消耗的电能。
b) 辅助生产系统能耗：
1) 导热油炉消耗的燃料油； 2) 寻热油炉消耗的电能
供热系统消耗的煤（或燃气）：水冷令却装置消耗的电能沥青油烟收集处理设施消耗的电尘设备消耗的电能；运输车辆消耗的燃料油。
3)
c) 随属生产系统能耗
与所统计的产品相关的原材料和产品储存消耗的电能；与所统计的产品相关的原材料和产品检测消耗的电能，
2
3) 与所统计的产品相关办公消耗的电能
5.1.1.3 沥青基防水卷材综合能耗不包括生活设施及运输管理、采暖、空调、技改等菌能耗。 5.1.2统计方法 5.1.2.1利用符合GB/T24851要求配备的能源计量器具对报告期内的能耗数量和产品产量进行统计。 5.1.2.2统计范围内的防水卷材数量参见附录A统一折算为标准厚度数量。 5.1.2.3按季度、半年度和年度分别计算出沥青基防水卷材单位产品能耗值。 5.2计算方法 5.2.1 沥青基防水卷材综合能耗的计算
沥青基防水卷材综合能耗应按式(1)计算：
EN=M,×29308
Qiw
+M×29308
Qw
QDw +0.1229×QzD
+MX29308
(1)
式中： EzN M. -综合煤耗，单位为千克(kg)； QDw
综合能耗，单位为千克标准煤（kgce)；
煤的低位热值，单位为千焦每千克（kJ/kg)；
29308 -1kgce的应用基低（位）发热量，单位为千焦每千克标准煤(kJ/kgce)；
3 GB 301842013
6.1.3企业应按要求建立能耗统计体系，建立能耗测试数据、能耗计算和考核结果的文件档案，并对文件进行受控管理。 6.1.4企业应根据GB/T24851的要求配备能源计量器具并建立能源计量管理制度。 6.1.5企业应按照JC/T2046--2011要求配备相应设备。 6.2节能技术管理
6.2.1 耗能设备
6.2.1.1企业应使电动机系统、泵系统、通风机系统、电力变压器、1.业锅炉、电加热锅炉等通用耗能设备符合GB/T12497、GB/T13469、GB/T13470、GB/T13462、GB/T17954和GB/T19065等相关的用能产品经济运行标推要求。 6.2.1.2新建及改扩建企业所用的小型精异步电动机、器容积式空气压缩机、通风机、清水离心泵、三根配电变压器等通用耗能设备应达到GB18613、GB19153、GB19761、GB19762、GB20052等相应耗能设备能效标准中节能评价值的要求。 6.2.2 生产过程 6.2.2.1防水卷材企业在各工序中，应采取有效措施。 6.2.2.2 防水卷材企业在生产过程中，应对设备进行日常维护，做好生产工序的节能降耗工作，特别是完善卷材的半成品制备和卷材成型的技术，积极推广余热利用技术。
5 GB 30184-~2013
附录A （资料性附录）
卷材不同厚度折算成标准厚度参考系数
卷材不同厚度折算成标准厚度参考系数见表A.1。
表A.1卷材不同厚度折算成标准厚度参考系数
弹性体(SBS)改性沥青防水卷材、塑性体(APP)改性沥青防水卷材
折算产品规格胎休【厚度/mmi让表面材料
标准产品规格
折算系数 1.00 1.33 1.67
3.0
PY.G 4.0 PE、S.M
以3.0mm计
5.0
自粘聚合物改性沥青防水卷材折算产品规格
折算系数 0.80 1.00 1.33 0.67 1.00 1.33
标准产品规格
胎体|厚度/mmiE表面材料
1.2 1.5 PE,PET,D 2.0 2.0 3.0 PE.S,D 4.0
以1.5nmit
N
PY
以3.0mm计
6
