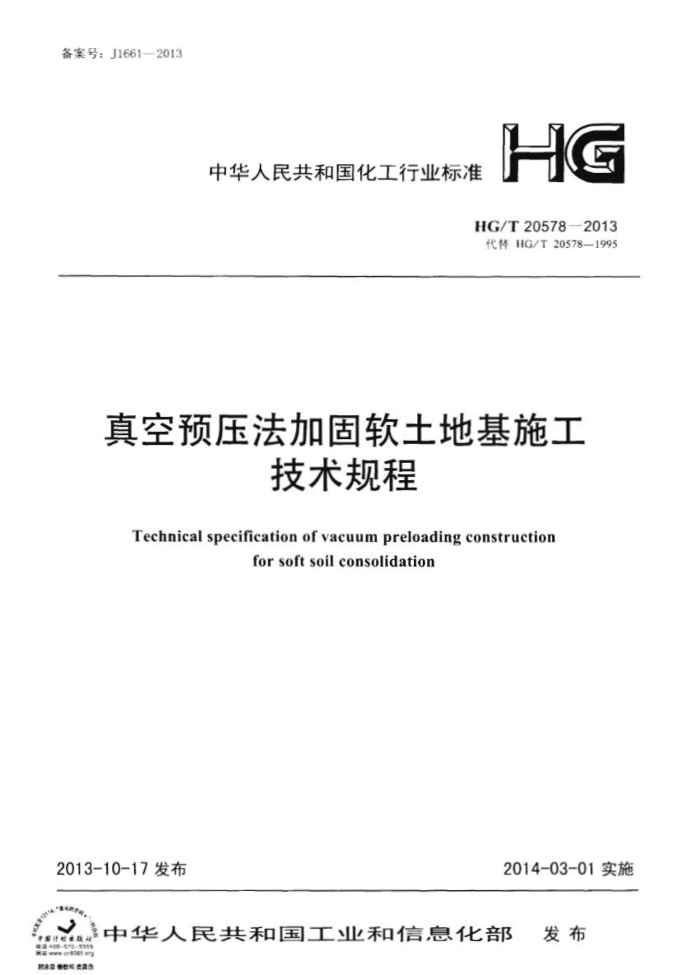

备案号：J1661—2013
HG
中华人民共和国化工行业标准
HG/T20578—2013 代HG/T20578—1995
真空预压法加固软土地基施工
技术规程
Technical specification of vacuum preloading construction
for soft soil consolidation
2013-10-17发布
2014-03-01实施
中华人民共和国工业和信息化部 发布
2n
科涂物财码真究 中华人民共和国化工行业标准
真空预压法加固软土地基施工
技术规程
Technical specification of vacuum preloading construction
for softsoilconsolidation
HG/T20578—2013
主编单位：中国化学工程第一岩土工程有限公司批准部门：中华人民共和国工业和信息化部实施日期：2 0 1 4 年 3 月 1 日
中国计划出版社
2014 北 京 中华人民共和国工业和信息化部
公告
2013年第52号
工业和信息化部批准《甲基丁烯醇聚醚》等811项行业标准，其
中：化工行业标准149项、有色行业标准105项、黄金行业标准5项、冶金行业标准15项、建材行业标准3项、机械行业标准39项、航空行业标准69项、船舶行业标准53项、汽车行业标准42项、纺织行业标准63 项、轻工行业标准59项、石化行业标准42项、民爆行业标准1项、电子行业标准50项、通信行业标准116项，现予以公告。
以上化工行业标准由化工出版社出版，纺织、有色及黄金行业标
准由中国标准出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，航空行业标准由中国航空综合技术研究所组织出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，汽车行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，石化行业标准由中国石化出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：12项化工行业标准编号、标准名称和起始实施日期。
中华人民共和国工业和信息化部
二〇一三年十月十七日 附件：
12项化工行业标准编号、标准名称和起始实施日期
被代替标准名称 起始实施日期
序号
标准编号
标准名称
化工矿山企业初步设计内容和深度的规定
HG22801—1993 2014-03-01
138 HG/T22801—2013
HC/T205671994 2014-03-01 HC/T 206771990 2014-03-01
139 HG/T20567—2013 热油炉技术条件 140 HG/T20677—2013 橡胶衬里化工设备设计规范
141 HG/T21559.1—2013 不锈钢网孔板波纹填料工程技术 HG/T21559.1—1995
2014-03-01
规范
142 HG/T20569—2013 机械搅拌设备 143 HG/T21641—2013 管道工厂化预制技术规范
HG/T20569-1994 2014-03-01
2014-03-01
真空预压法加固软土地基施工技术规程
HC/T20578—1995 2014-03-01
144 HG/T20578—2013
HC20504—1992 2014-03-01
145 HG/T20504—2013 化工危险废物填埋场设计规定 146 HG/T206572013 化工采暖通风与空气调节术语
2014-03-01
塔填料流体力学及传质性能测试规范化工建设项目环境保护监测站设计规定化工建设项目废物楚烧处置工程设计规范
2014-03-01
147 HG/T20577—2013
148 HG/T20501-—2013
HG20501—1992 2014-03-01
HC20706—2013
2014-03-01
149 前言
本规程根据工业和信息化部（工信厅科[2010］74号文）和中国石油和化学工业联合会（中石化联质发[2010]222号文)的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会勘察专业委员会组织中国化学工程第一岩土工程有限公司等有关单位修订。
本规程自实施之日起代替《真空预压法加固软土地基施工技术规程》HG/T20578—1995 在修订过程中，编制组开展了专题研究·进行了广泛的调查分析，总结了近年来我国真空预压法
加固软土地基的设计和施工经验，吸纳了该领域新的科研成果，以多种方式广泛征求了行业有关单位的意见，对主要间题进行了反复修改，最后经审查定稿
本规程主要内容包括：总则、术语和符号、设计、施工、施工监测与加固效果检测、工程验收，以及附录、本规程用词说明、条文说明。
本规程与《真空预压法加固软土地基施工技术规程》HG/T20578-1995相比，主要技术变化如下：
1.调整了真空预压法的适用范围； 2.新增了术语和符号； 3.新增了真空预压法设计的有关规定： 4.充实了真空预压法施工的有关规定： 5.新增了加固效果检测的有关规定。 本规程由中国石油和化学工业联合会提出并归口。 本规程的技术内容由中国化学工程第一岩土工程有限公司负责解释。本规程在执行过程中如
有意见或建议，请送：中国化学工程第一岩土工程有限公司（地址：河北省沧州市御河路28号，邮政编码：061001）。
本规程主编单位、参编单位、主要起草人和主要审查人：主编单位：中国化学工程第一岩土工程有限公司参编单位：化学工业岩土工程有限公司
赛鼎工程有限公司化工部福州地质工程勘察院湖南化工地质工程勘察院
主要起草人：刘文东 高理华 程书昌 E志良 王庆红 外 锐 王郁恺 邵长彬 王文宇
尤苏南 姜海军 丁凤霞 王巨英 梁建国 黄晓毅 李 森 刘 东李立董晓刚
主要审查人：赵迷军 丁晓峰 方 磊 张发明 王旭东 韦 杰 乔 兰 刘寒鹏 王爱民
1 次
目
1 总 则 2 术语和符号
(1) (2) (2) (2) (4) (4) (4) (5) (6) (6 (8) (8) (8) (8) (9) (9) (10) (10) (11) (11) (12) <13) (14) (21) (23)
2.1 术 语 2.2 符 号设 计 3. 1 般规定 3.2 排水系统 3, 3 密封系统 3, 4 真空设备 3, 5 固结度与沉降计算施 工 4, 1 施工准备 4, 2 工作垫层施工 4. 3 排水系统施工 4. 4 密封系统施工 4, 5 真空设备安装 4. 6 真空加载 4. 7 卸载 5 施工监测与加固效果检测
3
4
5.1 施工监测 5.2加固效果检测工程验收
6
附录A施工记录表本规程用词说明附：条文说明
I Contents
General provisions 2 Terms and symbols
(1 )
1
(2) (2 ) (2) (4 ) (4) (4) (5) (6) (6 ) (8) (8 ) (8) (8) (9) (9) (10) (10) (11) (11) (12) (13) (14) (21) (23)
2.1 Terms 2.2 Symbols
3 Design
3.1 General provisions 3.2 Drainage system 3.3 Sealing system 3.4 Vacuum device 3.5 Degree of consolidation and settlement calculation Construction 4.1 Preparatior 4, 2 Work cushion 4. 3 Drainage system construction 4.4 Sealing system construction
1
Vacuum device installatio 4.6Vacuum loading 4.7 Off-loading Construction monitoring and reinforcement effect detection 5.1 Construction obseration 5.2 Reinforce result testing Engineeringacceptance
4.5
5
6
Appendix AConstrcution records Explanation of wording in this specification AdditionExplanationofprovisions
I 1总 则
1.0.1为了在软土地基真空预压加固工程中贯彻执行国家的技术经济政策，以技术先进、安全适用、经济合理、确保质量、保护环境为原则，制定本规程。 1.0.2本规程适用于软土地基真空预压加固工程。 1.0.3 真空预压法适用于淤泥、淤泥质土、冲填土等饱和黏性土地基的加固处理。但对塑性指数大于25且含水率大于85%的淤泥质土及淤泥、泥炭土、有机质土，应通过现场试验确定该法的适用性。 1.0.4采用真空预压法加固软土地基时，除应符合本规程规定外，尚应符合国家现行有关标准的规定。
·1
