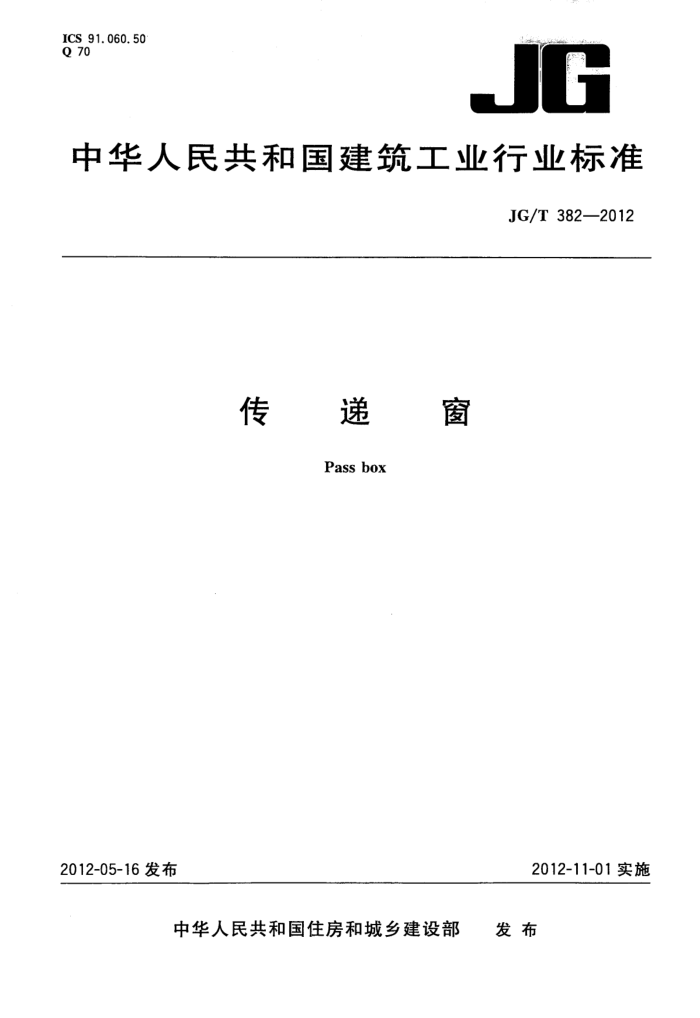

ICS 91.060.50 Q 70
IG
中华人民共和国建筑工业行业标准
JG/T382—2012
传递 窗
Pass box
2012-11-01实施
2012-05-16发布
发布
中华人民共和国住房和城乡建设部 JG/T382—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：中国建筑科学研究院。 本标准参加起草单位：中国人民解放军军事医学科学院卫生装备研究所、天津大学、上海斐而瑞机
电科技有限公司、北京久杰净化工程技术有限公司、苏净集团苏州安泰空气技术有限公司、上海松华空调净化设备有限公司。
本标准主要起草人：张益昭、牛维乐、祁建城、刘俊杰、朱城、郎红梅、金真、洪玉忠、 JG/T382-—2012
传递 窗
1范围
本标准规定了传递窗的术语和定义、分类与标记、基本规定、要求、试验方法、检验规则、标志、包装运输和储存等。
本标准适用于工业与民用建筑中有空气隔离要求的房间之间使用的传递窗产品的生产及检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T1184一1996形状和位置公差未注公差值 GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T13306标牌 GB/T13554—2008高效空气过滤器 GB15763.1建筑安全玻璃防火玻璃 GB50073—2001洁净厂房设计规范 HG/T3088车辆门窗橡胶密封条
3术语和定义
以下术语和定义适用于本文件。
3. 1
传递窗passbox 安装在房间隔墙上，用于物料传递，并具有隔离隔墙两侧房间空气的基本功能的一种箱式装置。
4分类与标记
4.1分类 4.1.1 传递窗按照使用功能分为基本型、净化型、消毒型、负压型、气密型五类，如表1所示。
表1传递窗的分类
功能
类型基本型净化型
标记代号
A B1
具备基本功能的传递窗具备基本功能，且具有由风机及高效空气过滤器组成的自循环空气净化系统，能对传递窗内部空气进行净化处理
1 JG/T382—2012
表1(续)
类型
标记代号 B2
功能
具备基本功能，且具有含高效空气过滤器的送风系统和排风系统，能对传递窗内部空气和排出传递窗的空气进行净化处理具备基本功能，且同时具有空气吹淋室功能，能通过喷嘴喷出的高速洁净气流对放置于传递窗内的待传递物品的表面进行净化处理具备基本功能，且在箱体内装有紫外线灯管，能对通道内空气、壁面或待传递物品表面进行消毒处理具备基本功能，且在箱体壁面上设置消毒气（汽)体进出口，能对传递窗内部空间进行消毒。消毒时，外接消毒装置可以通过消毒气(汽)体进出口向传递窗箱体内输送消毒气（汽）体具备基本功能，且能在传递窗箱体内保持一定的负压具备基本功能，并应达到以下气密要求：采用箱体内部发烟法检测时，其缝隙处无可视气体泄漏具有基本功能，并应达到以下气密要求：采用箱体内部压力衰减法检测时，当箱体内部的压力达到一500Pa后，20min内负压的自然衰减小于250Pa
净化型
B3
C1
消毒型
C2
负压型
D
E1
气密型
E2
4.1.2 基本型传递窗如图1所示。
3
说明：
一箱体；一门；一观察窗。
1
2 3
图1基本型传递窗
4.2标记 4.2.1 传递窗类型的标记代号
各类传递窗的标记代号应符合表1的规定。
2 JG/T382—2012
4.2.2内通道水平宽度的标记代号
内通道的水平净宽度可以根据使用方的不同用途具体设计确定，一般为400mm、500mm、
600mm、800mm、1000mm...,其代号分别为4、5、6、8、10... 4.3标记方法 4.3.1传递窗产品应按图2规定的方法标记。当传递窗同时具有两类以上功能时，应依次给出类型标记代号，中间用“、”相连。基本型标记代号“A”可缺省。
PB- -
内通道尺寸（宽×高×深）类型传递窗
图2传递窗型号规格标记方法
4.3.2标记示例
示例1： PB-A-5×5X×5表示产品为基本型传递窗，内通道尺寸为（宽）500mmX（高）500mm×（深）500mm 示例2： PB-B1、C1-8X8X8表示产品为具有由风机及高效空气过滤器组成的自循环空气净化系统，且在箱体内装有紫外线
灯管的传递窗，内通道尺寸为（宽）800mm×（高）800mm×（深）800mm。
示例3： PB-B2、C2、E1-6X6X5表示产品为具有含高效空气过滤器的送风系统和排风系统，且在箱体壁面上设置消毒气
（汽）体进出口，同时要求箱体无可视气体泄漏的传递窗，内通道尺寸为（宽）600mm×（高）600mm×（深）500mm。
5基本规定 5.1尺寸
a) 外形尺寸和通道尺寸，其偏差应符合GB/T1184一1996中公差等级"L”的规定； b）外壁面及通道内各面壁板，其平面度应符合GB/T1184一1996中公差等级“L”的规定。
5.2结构 5.2.1箱体
a) 传递窗箱体应耐磨损、耐腐蚀、易清洁。材料性能应稳定，有足够的刚度和强度。宜使用不锈
钢制作； b) 传递窗通道内表面应光洁，不产尘，不积尘。所有焊缝应连续焊接，所有连接处应密封； c) 传递窗的门应采用与其密封要求相适应的可靠密封方法； d) 开关、按键的操作应灵活可靠，零部件应紧固无松动； e) 传递窗通道内四周的角宜为圆弧形； f) 箱体与墙体连接处，内部应有相应的加强筋，其下部应有能支撑上部重量和下部安装支撑架的
筋和螺孔。
3
