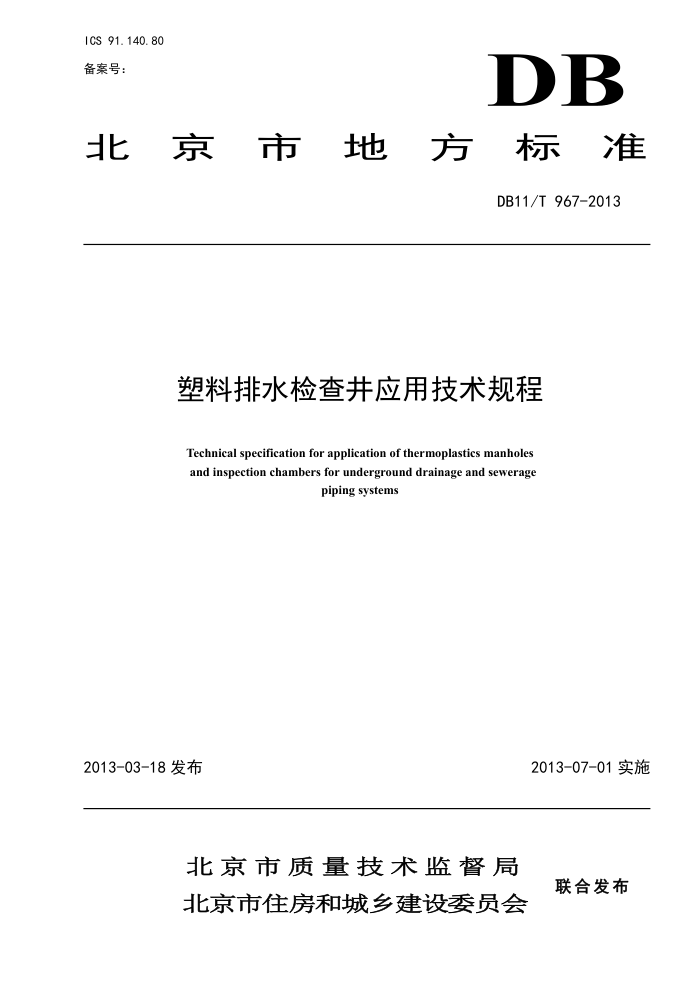

ICS 91.140.80 备案号：
DB
北京市地方标准
DB11/T 967-2013
塑料排水检查井应用技术规程
Technical specification for application of thermoplastics manholes and inspection chambers for underground drainage and sewerage
piping systems
2013-03-18 发布
2013-07-01实施
北京市质量技术监督局北京市住房和城乡建设委员会
联合发布 北京市地方标准
塑料排水检查井应用技术规程 Technical specification for application of thermoplastics manholes and inspection chambers for underground drainage and sewerage
piping systems
编 号：DB11/T967-2013
备案号：J××××× 2012
主编单位：北京市建设工程物资协会
北京市市政工程研究院
北京市市政工程设计研究总院
批准部门：北京市质量技术监督局
施行日期：2013年07月01日 2013北京
前言
本标准为推荐性标准。 本标准是根据北京市质量技术监督局《关于印发2011年北京市地方标准制修
订项目计划的通知》（京质监标发【2011）74号）的要求制定的。
近年来，随着社会经济发展和国家对建设领域节能减排的要求，新技术、新工艺、新材料在工程建设中不断出现和应用。塑料排水检查井因其具有质量轻、 耐腐蚀、强度高、不渗漏、使用寿命长、安装工期短等特点。由它与理地塑料排水管材组合而成的无渗漏排水管道系统，在市政建设和建筑小区得到广泛应用。
编制组在借鉴《埋地塑料（PVC-U、PP、PE）排水管道系统第一部分管道辅件及非道路检查并》BSEN13598-1:2003、《埋地塑料（PVC-U、PP、PE 排水管道系统第二部分道路检查井》BSEN13598-2:2009、《埋地塑料排水管道系统热塑性塑料井壁外荷载测试方法》BSEN14802:2005、《热塑性塑料检查井井底座稳定性测试方法》BSEN14830:2006、《埋地塑料排水管道系统热塑性塑料井壁环刚度测试方法》BSEN14982:2006、《给水及埋地或架空排水塑料管道系统未增塑聚氯乙烯（PVC-U）第一部分：总则》BSENISO 1452-1:2009，以及《埋地用高密度聚乙烯（HDPE）排水检查井设计规程》ASTM F1759-97（2010）的基础上，依据国家相关标准、规范，结合我市实际情况，编制了本技术规程。
本标准的主要内容有：1.总则；2.术语与符号；3.材料；4.系统设计；5. 结构设计；6.安装与施工；7.质量检验与验收；8.维护与保养。附录A、F为资料性附录；附录B、C、D、E、G为规范性附录。
本规程由北京市住房和城乡建设委员会、北京市质量技术监督局共同负责管
理，由主编单位负责具体技术内容的解释。在规程实施过程中，如发现需修改或补充之处，请将意见和建议反馈给北京市市政工程研究院（北京市西城区百万庄大街3号，邮编：100037）和北京市市政工程设计研究总院（北京市海淀区西直门北大街32号3号楼，邮编：100082）。
本规程主编单位：北京市建设工程物资协会
北京市市政工程研究院北京市市政工程设计研究总院
本规程参编单位：国家化学建筑材料测试中心（材料测试部）
北京建筑工程学院北京市建筑设计研究院 北京首钢国际工程技术有限公司北京市市政工程管理处有限公司北京城市排水集团有限责任公司北京市政路桥管理养护集团有限公司北京工商大学塑料研究所中国建材检验认证集团股份有限公司浙江双环塑胶阀门有限公司浙江天井塑业有限公司江苏常州市河马塑胶有限公司江苏常州海波建筑节能科技有限公司河北省承德市金建检测仪器有限公司昆明普尔顿管业有限公司成都美沃实机电科技有限公司四川宝井塑胶有限公司北京金龙管业有限公司博伟业（北京）国际管业有限公司保能（北京）机电设备安装工程有限公司山东东信塑胶有限公司杭州锦程实业有限公司
本规程主要起草人员：王真杰陈重陈辉任明星邹仲元 金继宗王贯明 魏若奇 任雨峰 温春和 李建军 刘山生吴俊奇 郑克白 徐建平 林文 李玉娥 叶后富 周佰兴 周听昌张应忠 周敏宏邢艾宁 叶鑫 倪中葵 杨备金勇 蒲加伟伍刚平 蒋建达 王全龙 潘福渠 郑锦邦 王 云 王[ 刚
本规程主要审查人员：刘雨生 张玉川左亚洲 萧岩 吕士键 水浩然师前进 目次
1总则. 2术语、符号 2.1术语 2.2 符 号 3材料. 3. 1 一般要求 3. 2 井底座 3.3 井壁管及井筒 3. 4 井壁收口锥体 3.5 配件 3. 6 雨水口
10 10
系统设计， 4. 1 一般规定 4. 2 检查井设置 4. 3 井壁管与井壁收口锥体 4. 4 雨水口 5结构设计， 5. 1 般规定 5.2 作用标准值计算 5.3 抗浮计算 5. 4 抗拔计算 5. 5 强度计算 5. 6 压曲稳定计算 5. 7 变形计算 5. 8 基础设计 5. 9 回填设计 6安装与施工， 6. 1 一般规定 6. 2 基坑与基础 6. 3 井底座与接管 6. 4 井壁管、井壁收口锥体与接管， 6.5 雨水口 6. 6 闭水试验 6. 7 回填 6.8 承压板与井盖 7质量检验与验收. 7. 1 检查井部件质量检验 7.2施工质量检验 7. 3 竣工验收 8维修与养护. 附录A塑料排水检查井及部件的代号与构造示意图附录B 轴向静荷载检验.
1 1 11 12
4
15 16 17 17 18 21 22 23 24 26 27 28 28 28 29 30 31 32 32 32 33 33 33 33 36 37 38 52
