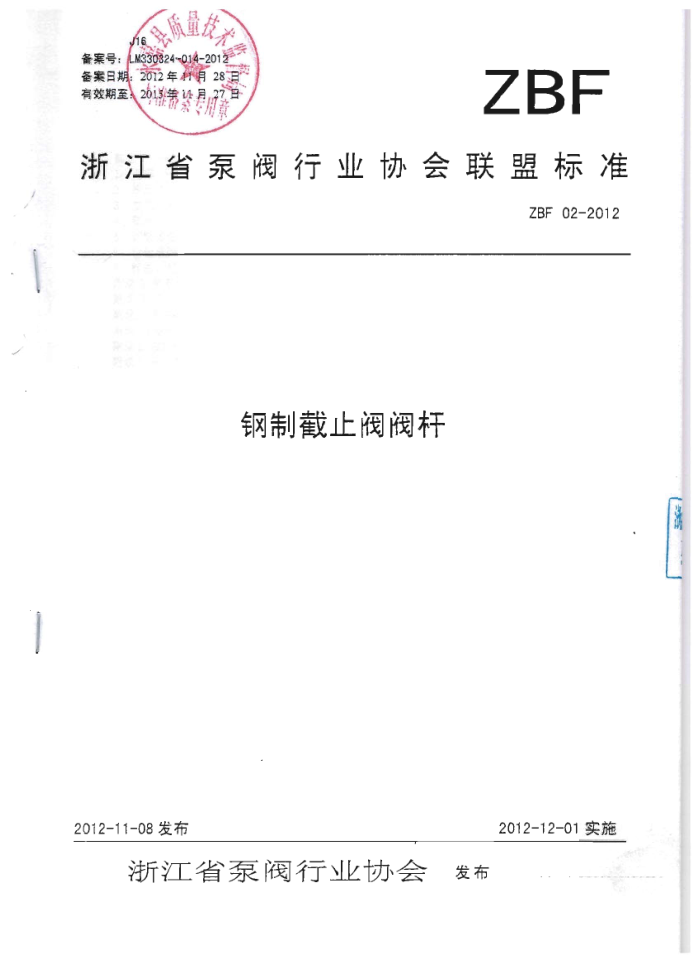

备案号： LM330324-014-2012 备宗日期：2012年4月28月有效期至！ 201#第4月27日
ZBF
#茶专用章
浙江省泵阀行业协会联盟标准
ZBF02-2012
钢制截止阀阀杆
2012-11-08发布
2012-12-01实施
浙江省泵阀行业协会 发布 ZBF 02-2012
自次
前言
范围规范性引用文件型式要求
- 2 3 4
L
5 试验方法 6 检验规则 7标志、包装、运输与贮存附录A（资料性附录）型号编制方法. 附录B（资料性附录）阀杆与手轮的连接配置· 附录C（资料性附录）阀杆端部尺寸附录D（资料性附录）阀杆选用参照表：附录E(规范性附录)阀杆主要尺寸及许用拉力附录F(规范性附录)阀杆主要尺寸及许用拉力
8 9 11 12 15 18
.
24 .·26
I ZBF02-2012
前言
本标准按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由浙江省泵阀行业协会提出。 本标准由浙江省阀门标准化技术委员会归口。 本标准主要起草单位：浙江志远阀门配件有限公司、保一集团有限公司、永嘉县泵阀科技创新
服务中心、浙江省泵阀产品质量检验中心、浙江省泵阀行业协会、天正阀门有限公司。
本标准主要起草人：朱志远、张晓忠、陈国顺、缪克在、王长青、李利华、胡建华、张俊策。 本标准为首次发布。
1I ZBF 022012
钢制截止阀阀杆
1范圈
本标准规定了钢制截止阀阀杆的型式、要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准分别适用于公称压力PN16～PN420、公称尺寸DN15DN400，与压力级C1aSs150～C1aSS
1500、公称管径NPS1/4～NPS4的钢制截止阀用阀杆，以下简称为阀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 192 普通螺纹 基本牙型 GB/T 196 普通螺纹 基本尺寸 GB/T 197 普通螺纹 公差
金属材料拉伸试验第1部分：室温拉伸试验方法
GB/T228.1 GB/T1031—2009 产品几何技术规范（GPS）表面结构轮廓法表面粗糙度参数及其数值 GB/T1184—1996 形状和位置公差未注公差值
不锈钢棒
GB/T1220 GB/T1801—2009 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T1958—2004 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验
抽样计划
GB/T 3077 合金结构钢 GB/T 5796.1 梯形螺纹 第1部分：牙型 GB/T 5796.2 梯形螺纹 第2部分：直径与螺距系列 GB/T 5796.3 梯形螺纹 第3部分：基本尺寸 GB/T 5796.4 梯形螺纹 第4部分：公差 ASTMA182/A182M-2012 高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门和部件 ASMEB1.1—2003 统一英制螺纹（UN和UNR螺纹形式） ASMEB1.5—1997(R2004)
爱克母（ACME）螺纹矮牙爱克母（StubAcme）螺纹
ASMEB1.8—1988(R2001)
3型式
3.1分类 3.1.1按适用阀门的类别不同，分为铸钢截止阀阀杆和锻钢截止阀阀杆。 3.1.2按阀杆头部（与操作手轮连接端）的连接型式不同，分为A型（方锥连接）、B型（正方体连接）、C型（六角连接）、D型（螺纹连接）、E型（键连接）。 3.1.3按阀杆端部结构型式不同，分为A型、B型和C型。 3.2结构型式 3.2.1整体结构型式
截止阀阀杆，其典型结构如图1所示。
1 ZBF 02-2012
阀杆头部
90
闽杆端部
图1钢制截止阀阀杆典型结构示意图
3.2.2端部结构型式
铸钢截止阀阀杆端部的结构型式如图2、图3所示， 锻钢截止阀阀杆端部的结构型式如图4所
示。
d2
1
uy
d1 do
图2铸钢截止阀阀杆端部（A型）的典型结构示意图
2 ZBF 02-2012
T
R S
D
图3铸钢截止阀阀杆端部（B型）的典型结构示意图
d2
C
d1 do
图4锻钢截止阀阀杆端部的典型结构示意图
n ZBF02-2012
3.2.3头部结构型式
阀杆头部的结构型式分别如图5、图6、图7、图8所示。
A
A向
SxS
图5A型阀杆头部与操作手轮为正方体连接典型结构示意图
4
M
A向
S1xS1
图6B型阀杆头部与操作手轮为方锥连接典型结构示意图 ZBF 02-2012
A向
S1xS1.
图7C型阀杆头部与操作手轮为六角连接典型结构示意图
A-A
2
d
d
图8D型阀杆头部与操作手轮为键连接典型结构示意图
3.3型号
