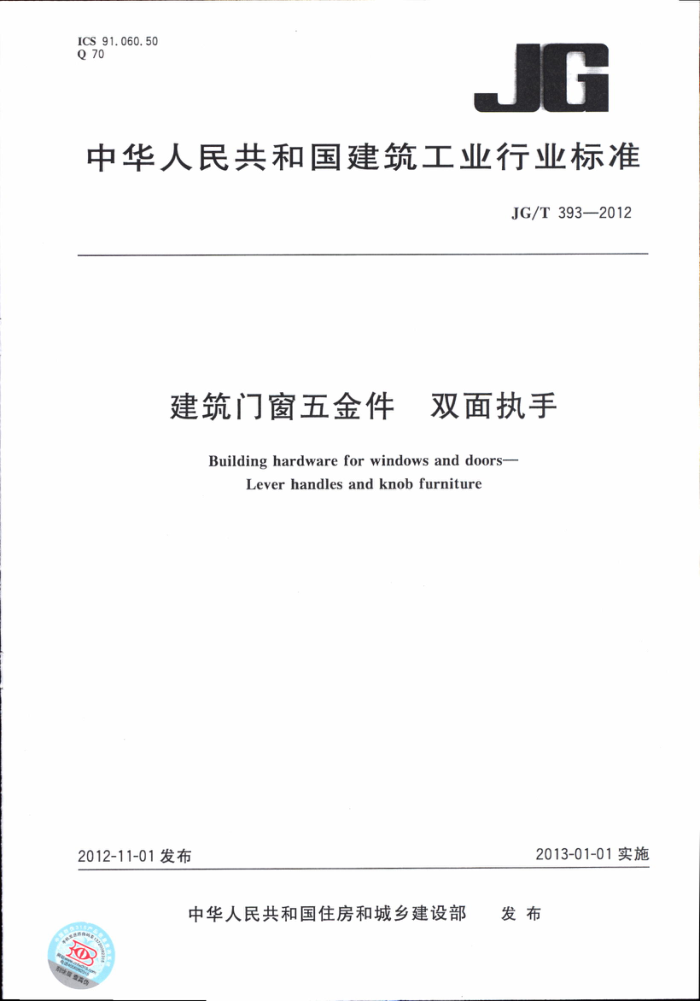

ICS 91.060.50 Q 70
JG
中华人民共和国建筑工业行业标准
JG/T393—2012
建筑门窗五金件 双面执手
Buildinghardwarefor windowsand doors-
Leverhandles andknobfurniture
2013-01-01实施
2012-11-01发布
发布
中华人民共和国住房和城乡建设部
? JG/T393—2012
目 次
前言
范围规范性引用文件术语和定义分类和标记 5 要求
1
2
3
3
4
3
试验方法 7 检验规则 8标志、包装、运输、贮存附录A（规范性附录）试验安装板、反复启闭试验装置要求
6
.
11 12 13 JG/T393—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法参考EN1906《建筑五金 执手和旋钮装置要求和测试方法》，与EN1906
的一致性程度为非等效。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准起草单位：中国建筑金属结构协会建筑门窗配套件委员会、固力保安制品有限公司、青岛立
兴杨氏门窗配件有限公司、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、广东坚朗五金制品股份有限公司、丝吉利娅奥彼窗门五金（北京）有限公司、多玛门业控制科技（中国）有限公司、广东合和建筑五金制品有限公司、国强五金集团有限公司、珠海保税区茵科舒尔特门控科技有限公司、上海市建筑科学院（集团）有限公司。
本标准主要起草人：刘旭琼、李伟凡、朴永日、王东旭、杜万明、王雨生、何莉、刘学林、张海峰、朱靖、 徐勤。
I JG/T393—2012
建筑门窗五金件 双面执手
1范围
本标准规定了建筑门窗五金件双面执手的术语和定义、分类和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于手动启闭操作的人行门用双面执手。 本标准不适用于防火门、逃生门、防射线屏蔽门等特种门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1766—2008色漆和清漆 涂层老化的评级方法 GB/T1865—2009 色漆和清漆 人工气候老化和人工辐射暴露滤过的氙弧辐射 GB/T2828.1计数抽样检验程序第一部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB5237.1 铝合金建筑型材 第1部分：基材 GB5237.2 铝合金建筑型材 第2部分：阳极氧化型材 GB 5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB 5237.5 铝合金建筑型材 第5部分：氟碳漆喷涂型材 GB/T5823 建筑门窗术语 GB/T 6461 金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级 GB/T 6465 金属和其他无机覆盖层腐蚀膏腐蚀试验（CORR试验） GB/T9286 色漆和清漆漆膜的划格试验 GB/T 9799 金属及其他无机覆盖层钢铁上经过处理的锌电镀层 GB/T10125 人造气氛腐蚀试验 盐雾试验 GB/T14436 工业产品保证文件 总则 GB/T 20878 不锈钢和耐热钢 牌号及化学成份
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。
3. 1
双面执手leverhandlesandknobfurniture 执手分别装在门扇的两面，且均可实现驱动锁闭装置的一套组合部件。
3. 2
回位装置 spring-assisted or spring-loaded device 能够使执手自动回到初始位置的机构。 JG/T393—2012
3. 3
操作力矩torqueofreturnmechanism 双面执手满足使用功能的力矩。
3. 4
转动力矩 rotationaltorquestrength 双面执手的心轴固定后，施加在双面执手上的旋转力矩（见图1）
杆形执手转动力矩示意图
b）球形执手转动力矩示意图
a)
说明： 1- 一心轴。
图1 转动力矩示意图
3.5
自由位移 free angularmovement 双面执手在外力作用下，所产生的晃动量，包括在垂直门扇方向外力作用下产生的轴向位移、在平
行门扇方向外力作用下产生的角位移。 3.6
允许变形 limit deviation 在转动力矩作用后，平行门扇两面，执手柄或辅助加长杆允许的残余总变形量（见图2、L1）。
a）杆形执手允许变形量示意图
b）球形执手允许变形量示意图
说明：
门扇或试验安装板；图a)为杆形双面执手手柄，图b)为球形双面执手辅助加长杆。
图2允许变形量示意图
2
