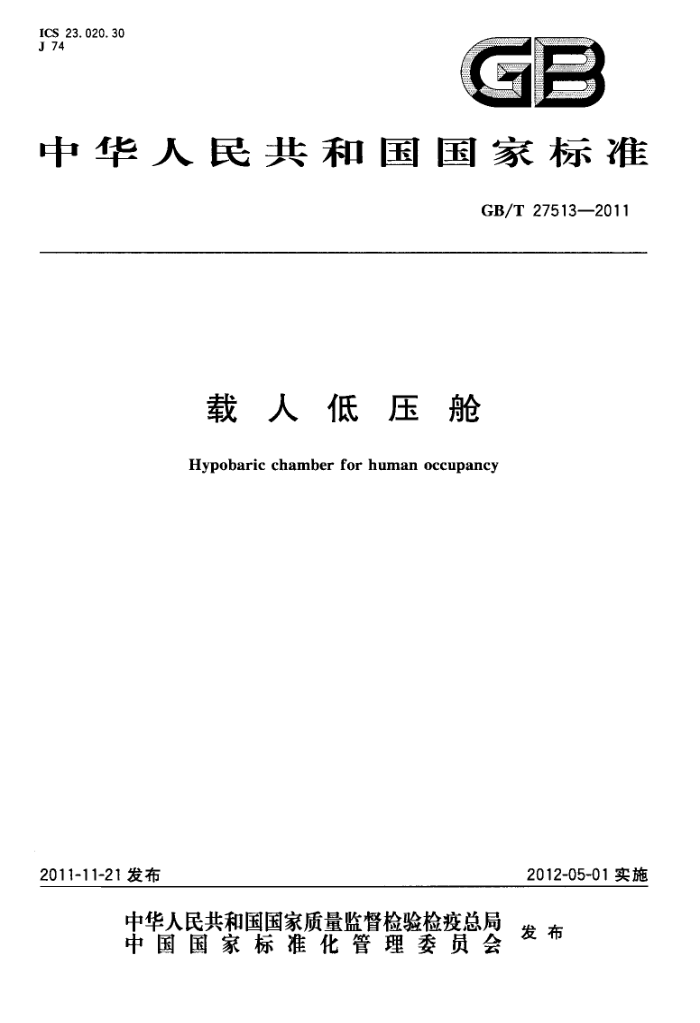

中华人民共和国国家标准
GB/T 27513—2011
载人低压舱 Hypobaric chamber for human occupancy
2012-05-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T27513—2011
目 次
前言 1 范围 2 规范性引用文件
术语和定义产品分类
3 4 5 材料
6 设计 7 制造与安装 8 检验方法 9 检验规则 10 使用说明和维护 11 标志、包装、贮存和运输要求
12 13 13 GB/T 27513—2011
前 #言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准负责起草单位：中国人民解放军第三军医大学、贵州风雷航空军械有限责任公司。 本标准主要起草人：高钰琪、曹利飞、陈德明、蔡晓、张建明、蔡浩。
I GB/T27513—2011
载人低压舱
1范围
本标准规定了载人低压舱的材料、设计、制造、试验方法和标志、包装、运输、贮存的要求，本标准适用于舱内介质为空气、最高气压高度不大于10000m(26.50kPa)用于医学研究、治疗、仪
器与装备高原环境试验、航空训练、低氧训练健身的单人和多人低压舱。
规范性引用文件
23
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本（包括所有的修改单)适用于本文件。
GB150.1~150.4压力容器 GB/T191包装储运图示标志 GB3096声环境质量标准 GB3531低温压力容器用低合金钢板 GB/T7134 浇铸型工业有机玻璃板材 GB9706.1一2007医用电气设备第1部分：安全通用要求 GB15763.2--2005建筑用安全玻璃第2部分：钢化玻璃 GB17790家用和类似用途空调器安装规范 GB18581室内装饰装修材料溶剂型木器涂料中有害物质限量 JB/T4730.2承压设备无损检测第2部分：射线检测固定式压力容器安全技术监察规程（以下简称《容规》）
3术语和定义
下列术语和定义适用于本文件。
3. 1
载人低压舱hypobaricchamberforhumanoccupancy（以下简称低压舱）使用密封开放式减压系统，将低压舱内气压降低至10000m海拨高度（不低于26.5kPa）以下，进
行生物体实验（训练），也可进行装备试验的低压低氧容器。 3. 2
密封开放减压系统airproofbeopentodecompresssystem 工作时，低压舱外常压空气经新风进气管路及调节阀减压后进人舱内，再经真空泵排出舱外的密封
的不断交换空气的管路、容器和设备系统。 3. 3
主舱 main chamber 用于低压、低氧试验或训练的舱室。
1 GB/T27513-2011
5.5低压舱供氧管路的材料应当选用紫铜、黄铜、铜镍合金、不锈钢，抗氧化的铝管，无毒抗氧化软管。 软管材料为尼龙、聚四氟乙烯（PTFE)和橡胶。 5.6低压舱消声装置的吸声材料应采用环保型无污染、无异味材料。 5.7低压舱减压系统管路的材料应当采用无缝钢管或不锈钢管，管路阀门密封件材料应当采用铜质金属或合成橡胶，严禁使用对生物体有害的材料。 5.8舱内装饰材料应符合5.8.1～5.8.2的规定。 5.8.1低压舱内部的涂层应使用金属喷涂或溶剂型涂料，涂料中有害物质的含量，应当符合GB18581 的要求。 5.8.2低温低压舱内装饰应当采用耐冲击、不变性、耐候性佳、防潮性好的材料。 5.9低压舱卫生间的排污管路和排污器皿材料应当采用耐腐蚀、抗氧化的金属或非金属材料。 5.10舱内侧低温绝热结构的防水层应采用蒸汽透阻大于30（m·h·mmHg)/g的环保低毒材料。
6设计
6.1舱体 6.1.1低压舱舱体及配套压力容器采用钢制材料的应当符合GB150.1～150.4和《固定式压力容器安全技术监察规程》以下简称《容规》）中的有关规定。对超标准的大开孔、观察窗、中间隔壁等特殊结构，可参照国内外有关标准、规范进行设计。低温容器钢制的材料应当符合GB3531，采用其他材料制造的舱体及配套压力容器应当符合相应的标准和规范要求。没有相应国内外标准、规范的，其设计应当由设计单位负责人批准。 6.1.2低压舱舱体主要由壳体、舱门、观察窗、递物筒简、通舱管件等组成。低温低压舱体的通舱管件和装饰构件在穿过绝热层和隔气防潮层时不应当形成“冷桥”。 6.1.3金屑材料舱体的横切面应当采用矩形或圆形，其结构设计应符合GB150.1～150.4和《容规》 中的相关规定。 6.1.4舱体上的门应当为矩形或圆形，矩形门的透光宽度应不小于650mm，圆形门的透光直径应不小于750mm。设有自动控制的舱门应当配有手动操作机构，手动操作关或开舱门的时间不大于 1 min. 6.1.5单人舱应当设置两个以上透光直径不小于150mm的观察窗，多人低压舱观察窗的实际尺寸、 数量、形状和安装位置，应当便于从舱外观察舱内人员的状况，舱内人员可以看到舱外。 6.1.6观察窗采用平面有机玻璃时，应当能承受短时临界压力（STCP)，短时临界压力不应小于5倍设计压力（允许采用经技术负责人批准的试验数据）。 6.1.7多人舱的主舱和过渡舱，应当分别设置至少一个内径不小于300mm的递物筒，递物简上应当设置真空压力表和进、排气阀等安全装置和防护装置。 6.1.8舱体上设置通舱件时，应当将气体、液体、电气、通风、测试的通舱件分开设置。 6.1.9舱体上应当设置在舱内常压状态下可以进行通风换气的装置。 6.2参数检测及控制系统 6.2.1 低压舱应当设置高度（气压）、温度、相对湿度、新风量、O2浓度、CO2浓度等参数的监视仪器仪表。 6.2.2设置绝对压力传感器测量工作压力的多人舱，在过渡舱上升到主舱的气压高度时，气压高度平衡的精度小于或等于15m。 6.2.3低压舱的气压高度升、降速率在0.5m/s～10m/s范围内可调，最大高度升、降速率不大
3
. GB/T27513-2011
口和舱外排气管的设计应当满足保持舱内不同气压高度下抽出最大空气量的要求。舱内不同工作压力下气体流量值与新风进气标方值的转换关系见本标准8.9。 6.5.2低压舱内新风管和新风口、抽气口和抽气管的设计，应保证舱内空气充分交换，不应形成舱内气流短路。 6.5.3舱内新风进气管采用变径管时，进气管变径截面积设计的要求应当满足新风各进气口分配的最大气体流量。 6.5.4舱内排气口采用变径管时，排气管变径截面积设计的要求应当满足排气口分配的最大气体流量。 6.6温度调节系统 6.6.1每个舱室应设置不少于一个的温度监视仪表，温度监视仪表的精度不大于士2℃。 6.6.2配置温度调节系统的舱室，舱内温度变化率不大于3℃/min，温度均匀度不大于2℃。 6.6.3舱内仅温度调节系统工作时的噪声应不大于55dB(A)。 6.6.4低温低压舱工作温度为0℃以下时，温度控制精度为士1℃。 6.6.5低温低压舱的新风进气预冷设备应当温度可控和具有除霜功能，应当设置除霜积水排水功能。 6.7电气及照明系统 6.7.1 低压舱的供电电源为：交流电压：（220士22)V、（380士38)V；频率：（50士0.5)Hz。 6.7.2低压舱应当设置正常照明和应急照明。正常照明时舱内平均照度应不小于801x，照度不均匀度应不大于60%。科研实验或有特殊要求的舱内正常照明照度，按用户要求适当增加。 6.7.3低压舱应配置应急电源保护装置，当供电网路中断时，应急电源应当自动投人运行，保持应急照明、应急呼叫、对讲通讯和气压高度测量仪表正常工作时间不少于30min。 6.7.4低压舱接地装置的接地电阻值应当不大于4α。舱体与接地装置之间应用镀锌扁（圆）钢可靠连接，在舱体和接地装置的连接处应当标有接地符号标记“言”。舱内设置的仪器、装置、设备均应符合接地的要求。 6.7.5电源输人端子与舱体之间应当能承受50Hz、1500V、历时1min的正弦波试验电压，无闪络和击穿现象。 6.7.6若配置生物电插座时，生物电插座各插针（接线柱）之间、各插针（接线柱）与舱体间的绝缘电阻应当不小于100Mα。 6.7.7内部配置有视频音响设备的，其电源应当通过通舱电缆取得，也可直接从舱内设置的电源插座上取得，电源插座应有保护装置。 6.7.8低压舱的导线和电缆应与输送气体和液体的任何管路分开，且单独敷设。 6.7.9舱内各类照明和电气设备的电源开关应便于分组识别。 6.8检测接口 6.8.1舱体上设置的舱内、外生理电信号连接电气接口，接口应当符合绝缘和密封要求。 6.8.2舱体上设置的常压气体输入接口，应当符合密封要求。 6.9安全保障系统 6.9.1减压系统的新风进气管路和排气管路应设置真空电磁阀，保证停电时阀门关闭，维持舱内工作压力不变。 6.9.2操纵台应设置航空气压高度表、上升下降速率表，气体物理参数等显示仪表。 6.9.3操纵台应设置气压高度、停电、停水等声光报警装置，气压高度的报警误差应不大于1%。
5
