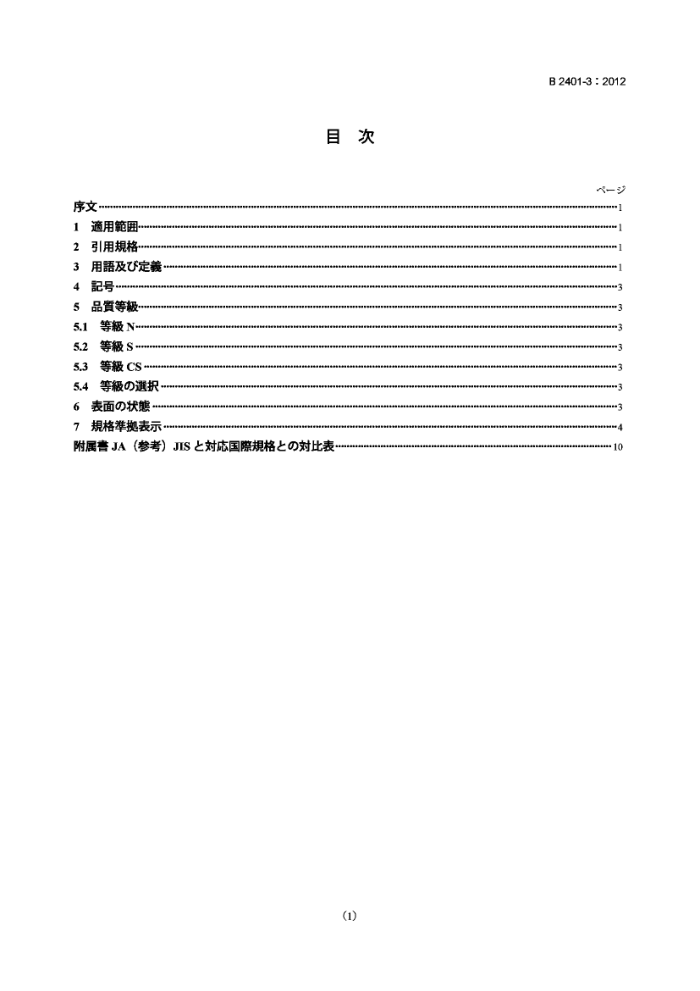

B 2401-3 : 2012
目次
一沙
序文 1 適用范用 2 引用规格 3用语及定羲 4 記号： 5 品實等极· 5.1 等级N 5.2 等级S 5.3 等极CS 5.4等般の逛只 6表面の状熊 7规格举拽表示附属JA（参考）JIS亡对忘国隙规格亡の对比表
10
(1) B 2401-3 : 2012
去
乙の规格法，工業標化法第12条第1项の规定基，社团法人日本一一工業会（JFPA) 及财团法人日本规格协会（JSA），工業標原案老具日本工業规格老制定八老之の申出の，日本工標弹调查会の窑龙释，释济産業大臣力制定L龙日本工業规格飞方名。 机，JISB2408:2005魔止机，の规格置换5。 の规格法，著作法保護对象著作物。 乙の规格の一部办，特計榨，出题公の特計出又法美用新案榷记抵触可能性办名乙七记注意老唤起。释淆產業大臣及日本工業標華調查会法，乙の上亦特榷，出公開筱の特計出及美川新案确记，任法 JISB2401の规格群记法，次记示寸部辐成力齿。
JISB2401-1第1部：OV JIS B 2401-2 第2：八の形状·寸法 JISB2401-3第3部：外觀品質基弹 JIS B 2401-4 第4：少
(2) JIS B 2401-3 : 2012
日本工業规格
OJ分一第3部：外觀品質基滩
O-rings-Part3:Qualityacceptancecriteria
序文乙の规格达，2005年记第2版之下凳行机龙IS03601-3老基记作成日本工業规格下，国内使用品實基の適用可能，对忘部分，对国際规格翻記技術的内容变更作成龙日本工规格飞。 拓，の规格侧線又法点線の下線在施簡所法，对応国際规格在变更事项飞。 变更の一觉表忙の说明付计，附属書JA示式。
1適用范困
の规格法，一般機器使用の表面欠陷の定羲，分類，及容限度规定。 ，の寸法，JIS2401-1。 注記の规格の对応際规格及の对応の科度表记，次记示。
ISO3601-3:2005Fluid power systems-O-rings-Part3:Quality acceptance criteria (MOD) 拓，对忘の程度表寸記号“MOD”法，ISO/IECGuide21-1基，“修正下” 示。
2引用规格
次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕含。）適用寸。
JISB0142油压·实氛压之又么及機器一川注記对応国際规格：ISO5598:1985，Fluidpowersystemsandcomponents一Vocabulary（MOD） JISB2401-1OJ-第1部:OV 注記对応国際规格：ISO3601-1，Fluidpowersystems—O-rings一Part1:Insidediameters,cross-sections,
tolerances and designation codes (MOD)
3用语及U定羲
の规格下用主用語及定羲法，JISB0142沃，次记。 3.1 (backrind) の部分加硫，金型の合部收，場合破引裂伴，形又W形の断面形状線近の線方向の欠陷1照）。 2 B 2401-3 : 2012 3.2 復合（combinedflash) ，食の突起。 3.3 退度の仕上呼（excessivetrimming）の一部，上程生度平面，荒面 2.a)及.b)参照.. 3.4 (flash)
金型分離生，不十分上残内外径の一出么状のの（3参照）。 3.5 7口一一勺(flowmark)
自由状熊飞懂办忘深办齿，一般记法曲線状飞材料の流机融着不良记上名筋状の<办。 拓，表面の粗織法，正常飞，<办の角部记丸办办（图4参照）。
3.6 翼物（foreignmaterial) 污染物，，の表面存在の。 3.7 (indentation) 表面粗織の脱落又法金型表面生龙固付着物凳生寸，形状不规则表面の活（图 5.参照）。 3.8 不一致（mismatch）上下金の寸法生，各半の断而径等状燃6照）。 3.9 充填不足(non-fill) 正常比，粗粗不规形状，生場所一定表面の参照）。
注記法，金型の充填不足及／又空氮龙生。 3.10 (off-register) 上下の金型对片侧の金型横移生，断面の半の互の .6参照）。 3.11 食逢(offset) の断面の上下半の不一致及/照） 3.12 の（parting-lineindentation）上の金型端部の变形の内外の上生浅血状の，場合 3
B 2401-3 : 2012
法三角形の人。 3.13 八一个个の突起（parting-lineprojection）
金型满の摩耗度丸の角部生，上の連尾根状の突起。 3.14 ...(rupture).
通常法破断L在形点鱼世h断状の裂达。 3.15 之..(crack)
三の锐机具裂达月又然小去角裂。 3.16 2UZ冬...(blister).. の表面尧生L龙中空の膨机..
4記号乙の规格下用以記号法，次。 :の内径太
5 品質等级 5.1等极N
乙の等极法，一般记用の外觀品實基弹示寸。 5.2等极S
の等级法，高度婴求川途川の外品示。航架機，助及の他の重要工業製品用，の等极適用。 5.3等极CS の等级法，更高度亦品實要求寸用途用の外觀品實基弹龙示。航空宇宙機器，医疗機器の高信颗性要求重要機器用，の等极適用。 5.4等极の逛积使用者購實時点飞等級指定場合法，Oの外觀品質要求事项注等级N寸。ISO精密機器用（一），使用者購實時点等极指定場合法，の外觀品實要求事项法等级S七寸名。
6 表面の状 6.1 の表面法，倍率2倍の照明付挞大镜自由状熊觀察，次の欠陷
a)裂计
c) 4 B 2401-3 : 2012 d）表1，表2及表3规定龙，最大計容限度龙超元欠陷
表面状熊觀察当，他の视察方法行法，受渡当事者間定望。 6.2 6.1同条件察，表面龙翼物。 6.3表1，表2及表3规定限度内，一一，及充填不足，次の状熊
a) 等级N及s飞，任意の周長25mmの中记4個以上状熊，亚等级Cs法，任意の
周長±25mmの中2个以上右状熊。 陷状熊。 6.4放射方向，一 6.5 逼度の仕上面，滑。，放射方向の加工痕 W. 6.6 表面状熊，判断逢办生龙場合记法，測定方法及／又法容限度法，受渡当事者間の定忙。
7规格规表示の规格，告書，及壳资料表示場合法，次の一文記载。
“のの外法，JSB2401-3趣寸。” 5
B 2401-3 : 2012
表1一等级NのOU之今の外觀品算基涯
单位 mm
表面欠陷の分類
表面欠陷の概略β
号 等极Nの表面欠陷の最大計容限度 0.8< 2.25< 3.15< 4.50< 6.30< ≤2.25 t) ≤3.15 ≤4.50 ≤6.30 ≤8.40 *) bo 0.18 0.27 0.36 0.53 0.70 : 0.08 0.08 0.10 0.10 0.13 h 0.10 0.12 0.14 0.16 0.18 2 0.10 0.12 0.14 0.16 0.18 部分区别の， 0.07mm元5 以上の場合計容。
太 dz
t
极合法力（，食遵突起の粗合世）逼度の仕上汗
0
nの值，oUの太dの最小值
n
J. 1.50 ) 1.50 c) 6.50 c) 6.50 c) 6.50 c)
0.08 0.08 0.08 0.08 0.08
k
及充填不足（
0.60 0.80 1.00 1.30
1.70
0.08 0.08 0.10 0.10 0.13
m
含。）不一致， (食逢W)
0.10 0.13 0.15 0.15
0.08
不一致
机
一致
N
注）0の太0.8mm以下の場合又法8.4mm超場合の最大群容限度，受渡当事者間の
协定记去。 角部法滑5记实。
b) c)
①数值又特①内择の005倍①实大适 6 B 2401-3 : 2012
表2一等极SのOJ之分の外觀品質基洋
单位 mm
表面欠陷の分類
表面欠陷の概略β
号 等极Sの表面欠陷の最大計容限度 0.8< 2.25< 3.15< 4.50< 6.30< ≤2.25 t) ≤3.15 ≤4.50 ≤6.30 ≤8.40 *) b0 0.10 0.15 0.20 0.20 0.30 : 0.05 0.08 0.10 0.10 0.13 h 0.10 0.10 0.13 0.15 0.15 2 0.10 0.10 0.13 0.15 0.15 部分区の， 0.05mm5。 の值，の太の最小值以上の場合群容。
太 dz
t
极合法力（，食遵突起の粗合世）逼度の仕上汗
a
n
J 1.50 1.50 c) 5.00 c) 5.00 c) 5.00 c)
0.05 0.05 0.05 0.05 0.05
k
及充填不足（
0.15 0.25 0.40 0.63 1.00
1
0.08 0.08 0.10 0.10 0.13
m
含。）不一致， (食逢W)
0.08 0.10 0.12 0.13
0.08
不一致
机
不一致
注）0の太0.8mm以下の場合又法8.4mm超場合の最大群容限度，受渡当事者間の
磁定记名。 角部法滑5记实名。
b) c)
①数值又特①内择の005倍①实大适
