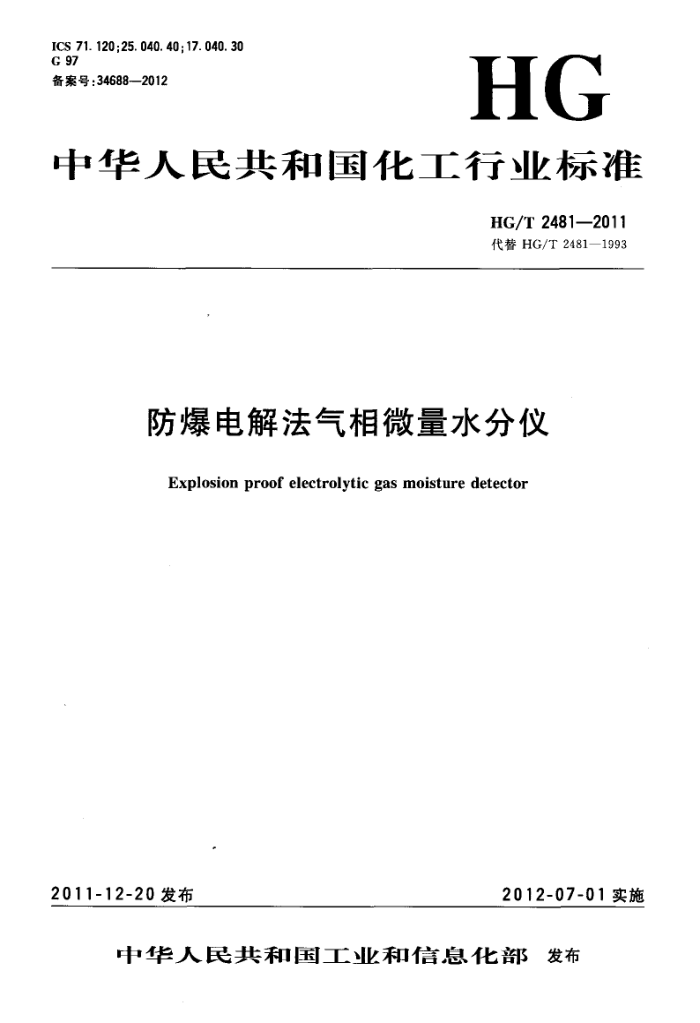

ICS 71.120;25.040. 40;17.040. 30 G 97 备案号：34688—2012
HG
中华人民共和国化工行业标准
HG/T 2481—2011 代替HG/T2481—1993
防爆电解法气相微量水分仪
Explosion proof electrolytic gas moisture detector
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 HG/T 2481—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2481一1993《电解式工业气相微量水分仪技术条件》，与HG/T2481一1993相
比，主要技术变化如下：
增加了防爆内容及要求；增加了对仪表输出信号的要求。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。 本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院。 本标准主要起草人：曾文秀、裴玲丽、谢明强。 本标准于1993年10月首次发布，本次为第一次修订。
I HG/T2481—2011
防爆电解法气相微量水分仪
1范围
本标准规定了防爆电解法气相微量水分仪的类型、要求、试验方法、检验规则、铭牌、包装、运输、贮存等内容。
本标准适用于电解法传感器的气相微量水分仪（以下简称仪器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2—2010爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB3836.4--2010爆炸性环境 第4部分：由本质安全型”保护的设备 GB/T6587.6电子测量仪器运输试验 GB/T9969工业产品使用说明书总则 GB/T13384机电产品包装通用技术条件 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h循环）
3类型和基本参数 3.1类型
采用五氧化二磷做吸湿剂的电解法气相水分仪。 3.2基本参数 3.2.1测量范围
仪器测量范围为0mg/m3~1000mg/m。 3.2.2输出信号
提供4mA～20mA或DC1V~DC5V输出信号，供显示和控制用。 3.3正常工作条件
仪器的正常工作条件为： a）环境温度：5℃~40℃； b）相对湿度：≤90%； c）大气压力：60kPa106kPa； d)F 电源电压：AC220V，允许误差士22V。
4要求 4.1防爆
用于存在易燃、易爆气体的场所时，应具有防爆性能，符合GB3836.1一2010、GB3836.2一2010和 GB3836.4--2010的规定，并取得防爆检验合格证。 4.2外观
仪器的外观应达到下列要求： a）所有紧固件应紧固良好，不得松动；
1 HG/T2481—2011
c）大气压力：70kPa~106kPa d）电源电压：AC220V允许误差土22V； e）周围环境无振动现象，外界无电磁场干扰。
5.2试验设备
试验设备包括500V兆欧表、调压器、电压表、电流表、交流耐压器、电干扰模拟试验装置、振动试验台、恒温恒湿箱等。其试验用的标准仪器的系统误差应小于被测仪表误差的三分之一。 5.3外观检查
目测仪器外观，应符合4.2的要求。 5.4仪器的灵敏度试验
在传感器上串接0.2级，量程0μA～1000μA电流表，按4.3要求，通入含水量10mg/m3～ 20mg/m3的标准样气，记录仪器表头指示值，它们之间的变化应符合下面的关系：
仪器表头读数=电流表读数一13.4μA。其结果应符合4.3的要求。 5.5仪器的本底值
仪器的本底值达到4.6要求。 5.6仪器的响应时间试验
恒定样品气温度，以50mL/min的流量将样品气通人仪器，待仪器指示稳定，将流量增到 100mL/min，仪器的读数开始变动时间起到最后指示值的63%的时间应符合4.4规定。 5.7仪器的准确度
采用硫酸鼓泡法输出校准气10mg/m3和500mg/m3两点，用准确度高于土2%FS的水分仪作为标准表，与被测仪表做对比检测，仪器示值误差应符合4.5的要求。 5.8仪器的气密性试验
仪器的输入端通0.25MPa氮气，出口安装0.5级量程0.35MPa的压力表，封闭气源0.5h后，压力降应符合4.7规定。 5.9环境温度影响试验
仪器在试验条件下，通电运行30min后，将仪器放人调温箱中，使温度从室温降至0℃，保持2h，再升至40℃保持2h，升（降）温率为10℃/h，仪器示值误差应符合本标准4.5的要求。 5.10环境湿度变化的影响试验
仪器在试验条件下，通电运行30min后，将仪器放人调湿箱中，使湿度从45%变化到85%，仪器示值误差应符合4.5的要求。 5.11电源电压变化试验
仪器在试验条件下，通电运行30min后，分别调整电源电压为AC198V、220V、242V，其误差应符合4.10的要求。 5.12绝缘电阻试验
仪器在非工作状态下，用额定电压500V兆欧表测试，各接线端子与外壳之间的绝缘电阻应符合 4.11的要求。
注：试验中将公共地端拆除。 5.13绝缘强度试验
仪器在非工作状态下，仪器的各接线端子对机壳之间分别施加频率为50Hz士1Hz、AC500V电压，历时1min。试验结果应符合4.12的要求。
注：试验中将公共地端拆除。 5.14振动试验
仪器在正常运行情况下，把整机固定在振动台上，在振幅士0.1mm、频率20Hz下，振动2h，仪器应符合4.14的要求。
3 HG/T2481—2011
5.15 5仪器抗外界电磁场干扰能力试验
在环境温度0℃～40℃，环境湿度不大于85%的条件下，仪器正常工作30min后，在仪器工作空间分别施加400A/m的交流、直流外磁场干扰30min。在试验时间内，仪器应符合4.15的要求。 5.16抗运输环境性能
抗运输环境性能按GB/T6587.6规定的方法进行测量，应符合本标准4.16的要求。 6检验规则 6.1防爆要求
仪器必须按照GB3836.1—2010、GB3836.2—2010和GB3836.4—2010的规定，送国家指定的防爆检验单位进行审查和试验，并取得“防爆合格证”后方可生产。 6.2检验分类
仪器的检验分出厂检验和型式检验。 6.2.1出厂检验
每台仪器均应经制造厂检验部门逐台逐项检验合格，并应附有“产品合格证”方能出厂。出厂检验项目包括：4.2、4.4、4.5、4.6、4.7。 6.2.2型式检验
仪器有下列情况之一时，要进行型式检验： a） 新产品试制或转厂生产的试制定型产品； b） 当产品的设计、工艺和使用材质改变，可能影响产品的性能时； c) 停止生产超过两年后再生产时； d) 仪器正常生产的周期性检验，一般为3年； e) 国家质量监督机构和安全监督机构认为有必要时。
6.2.3型式检验项目
仪器型式检验的项目包括第4章的全部项目，并按第5章的试验方法进行。 7铭牌、使用说明书、包装、运输、贮存 7.1铭牌
仪器的铭牌应标注下列内容： a）产品名称、型号、量程； b）产品编号、制造日期； c）制造厂名； d）供电电源。
7.2使用说明书
仪器的使用说明书应给出型号规格和安装示意图，其编写应符合GB/T9969的规定。 7.3包装
产品包装应符合GB/T13384的规定。 7.4运输
仪器可以使用常用交通工具进行运输。 7.5贮存
