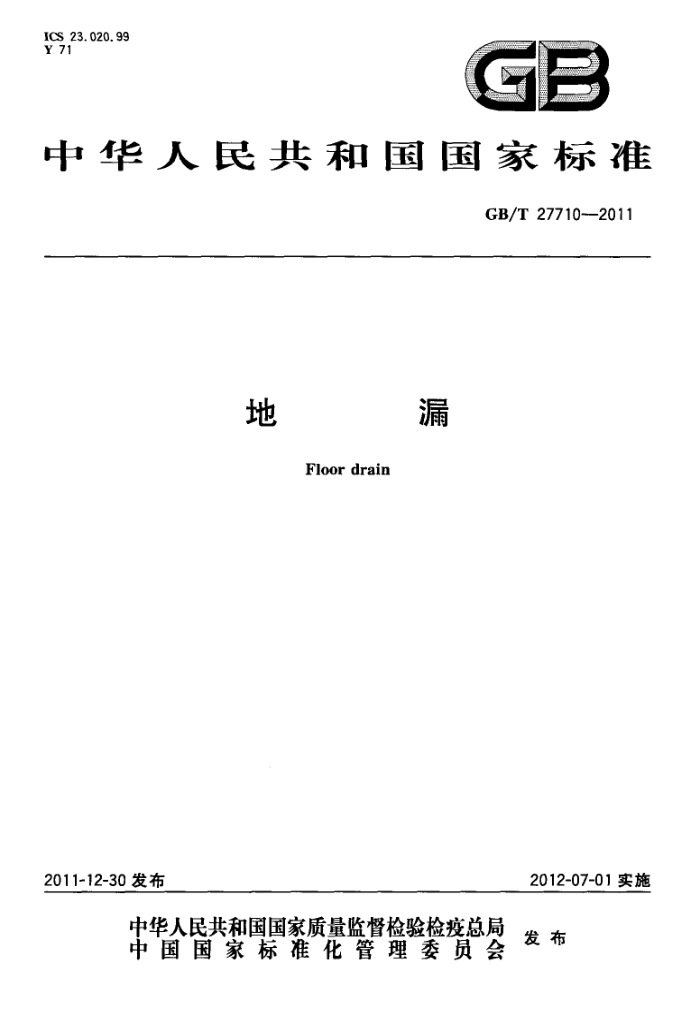

中华人民共和国国家标准
GB/T27710--2011
地
漏
Floor drain
2012-07-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27710—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国轻工联合会提出。 本标准由全国五金制品标准化技术委员会厨卫五金分技术委员会（SAC/TC174/SC4)归口。 本标准起草单位：九牧集团有限公司、福建省水暖消防产品质量监督检验中心、菲时特集团股份有
限公司、宁波埃美柯铜阀门有限公司、辉煌水暖集团有限公司、浙江伟星新型建材股份有限公司、北京润德鸿图科技发展有限公司、金凯达五金实业有限公司。
本标准主要起草人：林孝发、孙亚瑜、陈建新、赵阳、郑雪珍、林补生、裴俊、周扬、李润凡、许建平、 谢晓军。
I GB/T27710—2011
地
漏
1范围
本标准规定了地漏的术语和定义、分类、材料、要求、试验方法、检验规则及标志、包装、储运。 本标准适用于工业和民用的建筑物使用的地漏。 本标准不适用于特殊场所，如人防工程等使用的专用地漏。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1176铸造铜合金技术条件 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T5270一2005金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述 GB/T6461—2002 2金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T7306.155°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 255°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 7307 55°非密封管螺纹 GB/T9286—1998色漆和清漆 漆膜的划格试验 GB/T10125--1997人造气氮腐蚀试验盐雾试验 GB/T12600 金属覆盖层塑料上镍十铬电镀层 GB/T12716 60°密封管螺纹 HG/T3091 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 HG/T3097 110℃以下热水输送管橡胶密封圈材料规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
地漏floordrain 接纳并传输地面积水室排水系统的装置。
3.2
地漏算子grateoffloordrain 表面带有格栅的作为地漏进水的盖面。
3. 3
地漏盖板 coveroffloordrain 表面没有孔隙的盖面，是密闭式地漏的部件之一
1 GB/T27710—2011
3. 4
水封trapseal 在装置中有一定深度的U型或V型水体中具有防止排水管道系统中气体泄露功能的水体。
3. 5
水封深度trapsealdepth 在使用状态中，地漏中存水的初始最高水面到水封下端面之间的垂直距离。
3. 6
水封式地漏 floordrain withseal 种充水后在其内部形成水封的地漏。
3. 7
机械密封式地漏 mechanical seal floor drain 一种依靠机械构造来达到密封功能的地漏。
3.8
混合密封式地漏 blend seal floor drain 一种兼有机械式密封和水封式密封功能的地漏。
3.9
直通式地漏straightfloordrain 没有任何阻止排水管道内气体返溢构造的地漏
3. 10
密闭式地漏 manual floor drain 带有排水时可打开、不需排水时可密闭的盖板的地漏。
3.11
侧墙式地漏 side-drain floor drair 算子为垂直方向安装且具有侧向接纳并排除地面积水功能的地漏。
3.12
带网框式地漏 floor drain with filter 带有可拦截杂物并可取出清洁的网框的地漏。
3.13
防溢式地漏spill-prooffloordrain 具有防止废水在排放时冒溢出地面，同时兼可防止排水管道系统中的废水返溢至地面功能的地漏。
3.14
多通道式地漏 multi-channel floordrain 具有多个人水通道，既能接纳地面排水，又可接纳多个器具排水的地漏。
3.15
直埋式地漏 embeddedfloordrain 安装在垫层且排出管不穿越楼层的地漏。
4分类
4.1分类和代号 4.1.1按密封形式分为水封地漏、机械密封地漏、混合密封地漏和其他。代号见表1。 2 GB/T 27710—2011
表 1 机械密封式地漏
密封形式代号
水封式地漏
混合密封式地漏
其他 Q
s
H
J
4.1.2按使用功能或安装形式分为直通式地漏、侧墙式地漏、密闭式地漏、带网框式地漏、防溢式地漏、 多通道式地漏、直埋式地漏和其他。代号见表2。
表 2
使用功能或 直通式 侧墙式 密闭式 带网框式 防溢式 多通道式 直埋式安装形式
其他 QT
地漏 ZT
地漏 CQ
地漏 MB
地漏 WK
地漏 FY
地漏 DT
地漏 ZM
代号
5材料
5.14 铸造铜件材质应符合GB1176的要求，允许使用保证产品性能及环保的其他材料制造。 5.2 橡胶应符合HG/T3091和HG/T3097的规定，塑料材质应符合本标准使用要求。 5.3产品表面应进行防腐蚀处理或采用不易腐蚀的材料制造。
6要求 6.1外观 6.1.1铸件表面不应有明显的砂眼、缩孔、裂纹和气孔等缺陷。 6.1.2塑料件表面不应有明显的填料斑、波纹、鲨料、缩痕、翘曲和熔接痕等缺陷。 6.1.3电镀表面光泽均匀，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷。 6.2耐腐蚀性能
涂、镀层按GB/T10125一1997进行24h乙酸盐雾试验后，应不低于GB/T6461一2002规定的9 级要求。 6.3附着强度性能
产品外表面涂、镀层经附着力试验后，不应出现起皮或脱落现象。 6.4加工与装配 6.4.1连接口尺寸 6.4.1.1产品的承口中部平均内径和承口深度、承口壁厚（如图A.6所示位置）等应符合相对应的规定，地漏的构造参见附录A。 6.4.1.2管螺纹连接尺寸应符合GB/T7306.1或GB/T7306.2或GB/T7307或GB/T12716的规定。 6.4.2滤网孔径或孔宽宜不大于6mm。带网框地漏应便于拆洗滤网。 6.4.3地漏算子的孔径或孔宽宜为不大于8mm。
