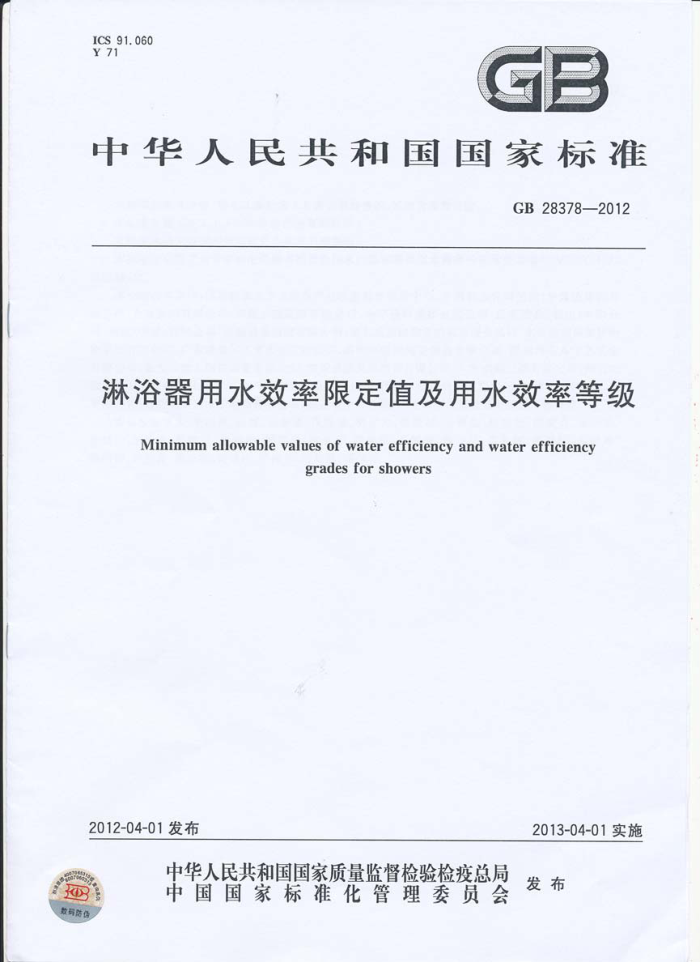

ICS91.060 Y71
G
中华人民共和国国家标准
GB28378—2012
淋浴器用水效率限定值及用水效率等级
Minimum allowable values of water efficiency and water efficiency
grades forshowers
2012-04-01发布
2013-04-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
司数码防件 GB28378—2012
前言
本标准的第4.2条、第4.3条和第4.5条为强制性的，其余为推荐性的。 本标准依据GB/T1.1—2009给出的规则起草。 本标准由国家发展和改革委员会和水利部提出。 本标准由全国工业节水标准化技术委员会用水产品和器具用水效率分技术委员会（SAC/TC442
SC12归口。
本标准起草单位：国家排灌及节水设备产品质量监督检验中心、中国标准化研究院、申鹭达集团有限公司、九牧集团有限公司、辉煌水暖集团有限公司、中宇建材集团有限公司、乐家洁具（佛山）有限公司、和成（中国）有限公司、福建福泉集团有限公司、潮安县康纳陶瓷洁具有限公司、广东省潮州市梦佳陶瓷制作有限公司、广东欧美尔工贸实业有限公司、潮州市牧野陶瓷制造有限公司、潮州市非凡工艺实业有限公司、潮安县鹏王陶瓷实业有限公司、潮安县欧贝尔陶瓷有限公司、广东欧陆卫浴有限公司、鹤山市康立源卫浴实业有限公司、广东希恩卫浴实业有限公司、佛山市法恩洁具有限公司、开平市金汇丰实业有限公司、合肥荣事达电子电器有限公司、福建省中心检验所、上海市质量监督检验技术研究院。
本标准起草人：朱双四、白雪、朱春雁、洪建城、林孝发、瓮贤敏、金明红、程晓敏、郑爱芬、朱一军唐敏俊、王建业、蔡建设、彭益群、邵则亮、洪金福、陈淑定、苏锡波、陈克平、黄礼辉、郑锡标、苏树周、 陈绍伟、陈放青、黄记源、黄镇怀、严邦平、刘亚清、潘保春。
I GB28378—2012
淋浴器用水效率限定值及用水效率等级
1范围
本标准规定了淋浴器的用水效率限定值、节水评价值、用水效率等级、技术要求和试验方法本标准适用于公称压力不大于1.0MPa，水介质温度不大于90℃条件下，安装在盟洗室（洗手间、
浴室）、淋浴房等卫生设施上使用的淋浴器
本标准不适用于自带加热装置的淋浴器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件
GB/T8170-2008 3数值修约规则与极限数值的表示和判定 3术语和定义
下列术语和定义适用于本文件
3.1
淋浴器Showersforbathing 由阀体、花酒、连接管等部件组成的用于淋浴的器具
3.2
流量均匀性difference 在规定的动压下最高平均流量与最低平均流量之差。 淋浴器用水效率限定值minimum allowablevalues of waterefficiencyfor showers
3.3
淋浴器允许的最大流量
3.4
淋浴器用水效率等级 waterefficiencygradesforshowers 依据淋浴器的流量均匀性和流量值确定，分成1、2、3三个等级，1级表示用水效率最高，3级表示用
水效率限定值。 3.5
额定用水效率等级 ratedwaterefficiencygrade 淋浴器出厂时，由生产厂家按本标准规定注明的淋浴器用水效率等级。
4技术要求
4.1基本要求
淋浴器应符合产品明示要求。本标准数据判定采用修约比较法，数值修约按GB/T8170—2008的规定进行，修约数位应与前述极限值位数一致。
1 GB28378—2012
4.2流量均匀性
在（0.10士0.01)MPa，（0.20士0.01)MPa和(0.30士0.01)MPa动压下，流量均匀性不大于0.10L/s。 4.3最小流量
在（0.30士0.01)MPa动压下，流量不小于0.07L/s 4.4淋浴器用水效率等级
在（0.10士0.01）MPa动压下，依据表1判定该淋浴器的用水效率等级，此用水效率等级不应低于该淋浴器的额定用水效率等级。
表1# 淋浴器用水效率等级指标
2级 0.12
3级 0.15
1级 0.08
用水效率等级流量/(L/s)
5淋浴器用水效率限定值
4.5
淋浴器用水效率限定值为用水效率等级的3级。 4.6淋浴器节水评价值
淋浴器节水评价值为用水效率等级的2级。
5试验方法 5.1流量均匀性测试
流量均匀性（△F）测试分别在（0.10士0.01)MPa，（0.20士0.01)MPa和（0.30士0.01)MPa动压下各测试3次，分别计算平均值，并计算最高平均流量与最低平均流量之差。
在（0.10士0.01)MPa测试3次的流量分别为fu、fu、fu，平均值为F,=（fu+f十f1s）/3；在（0.20±0.01MPa测试3次的流量分别为fm、、fz，平均值为Fz=（f2十f2+f2s）/3；在（0.30士0.01)MPa测试3次的流量分别为f31、fz、fss，平均值为F,=（31十f32+fs）/3；其平均值最大值为F（以实际的最大值），其平均值最小值为F（以实际的最小值）；流量均匀性△F=Fmx一Fmm 淋浴器流量均匀性及流量测试装置应满足图1的规定。
压力计
流量计
压
力源
给水直管，不小于300mm
图1流量试验装置示例 GB28378—2012
5.2流量测试
产品与管径15mm的供水管道连接成使用状态，用冷水进行试验，冷水温度<30℃，开启淋浴阅调整动态压力为0.1MPa士0.01MPa，形成稳定连续的水流，根据以下要求测量相应流量。
a）单柄单控淋浴阀，将手柄开启到最大位置； b）双柄双控淋浴阀，分别将手柄开启到冷、热水最大位置，取流量的最大值； c) 单柄双控淋浴阀，手柄分别开启到冷、热水开启至最大位置以及混合水最大位置（即中间位），
取流量的最大值。
6用水效率等级说明
生产厂家应根据本标准的要求和测试结果，确定产品的流量和额定用水效率等级，产品、出厂说明书及包装上注明该产品的流量、额定用水效率等级、所依据的标准号。
