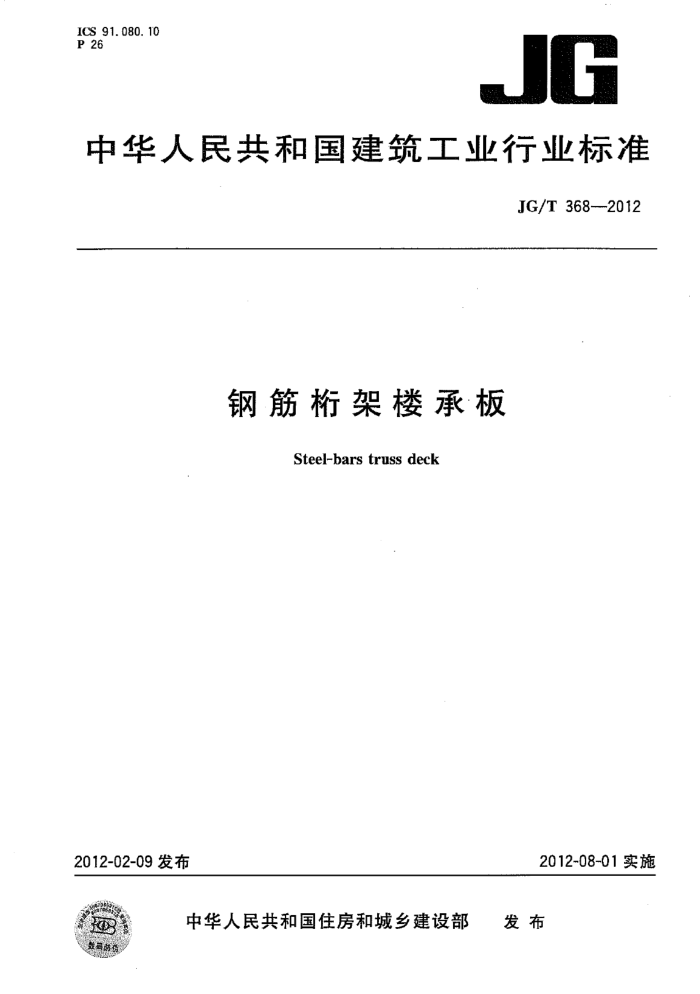

ICS 91.080. 10 P 26
JG
中华人民共和国建筑工业行业标准
JG/T 368---2012
钢筋桁架楼承板
Steel-bars truss deck
2012-08-01实施
2012-02-09发布
中华人民共和国住房和城乡建设部 发布 JG/T 368—2012
前 言
本标准按照GB/T1.1一—2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、浙江杭萧钢构股份有限公司。 本标准参加起草单位：中国钢结构协会、中冶东方工程技术有限公司、中国京冶工程技术有限公司。 本标准主要起草人：李文斌、柴昶、杨强跃、刘迎春、吴明超、兰文清。
- JG/T368-—2012
钢筋桁架楼承板
1范围
本标准规定了钢筋桁架楼承板的术语和定义、标记与示例、材料、要求、试验方法、检验规则、订货内容、标志、包装、运输和贮存。
本标准适用于工业与民用建筑及构筑物组合楼盖所用的钢筋桁架楼承板的生产、检验和验收，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB1499.14 钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T 2518 连续热镀锌钢板和钢带 GB/T 5117 碳钢焊条 GB/T 5118 低合金钢焊条 GB/T11253 碳素结构钢冷轧薄钢板及钢带 GB13788冷轧带肋钢筋 GB/T15111 点焊接头剪切拉伸疲劳试验方法 GB50010 混凝土结构设计规范 JGJ/T 27 钢筋焊接接头试验方法标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
钢筋桁架steel-barstruss 以钢筋为上弦、下弦及腹杆，通过电阻点焊连接而成的桁架。
3. 2
底板bottomsheet 点焊于钢筋架下边，作为模板用的微肋压型钢板。
3. 3
支座钢筋 supportbars 焊接于钢筋桁架两端的横向和竖向支承钢筋。
3. 4
钢筋桁架楼承板steel-barstrussdeck 钢筋架与底板通过电阻点焊连接成整体的组合承重板。
1 JG/T 368—2012
4标记与示例
4.1标记
钢筋桁架楼承板的标记由钢筋桁架楼承板代号HB与钢筋规格组合编号、钢筋桁架高度、钢筋桁架楼承板长度及标准号组成。
HB-×-JG/T368—2012
一钢筋桁架楼承板长度
钢筋桁架高度
钢筋规格组合编号代号
注1：钢筋柔楼承板的长度）为上下弦钢筋长度，单位为水（m），见图！注2：钢筋槽架高康（h）是指桁架上弦钢筋上表 下弦钢筋下表面之间的距离，单位为毫米（m），见图1。 注3：常用筋规格组合编号按附录A表人.1选用
4.2示例
示例1：钢筋组合编量为钢筋桁架高度为120mm 度为3.m的钢筋桁架楼承板，其标记为HB4-20×36-JG/T368一
2012.
5材料
5.1钢筋桁架上、下弦宜采用HRB400、HPB300钢筋，腹杆宜采用HRB400或燃能等同CRB550的冷轧钢筋；支座横筋、竖筋宜采用HPB300.HRB400。钢筋的材质与性能应符合GB1499.1、GB1499.2 和GB13788的规定。根据需方要求，并在合同中药定，可供应其他牌号的钢筋。 5.2底板采用Q235冷轧钢板或不应低于S250GD+Z牌号镀锌钢板，其材质与性能应符合GB/T11253 或GB/T2518的规定。镀锌钢板的镀锌量双面不应小于120g/m。 5.3所用焊条应符合GB/T5117或GB/T5118的规定。焊条型号应与钢筋性能相匹配。 5.4钢筋桁架楼承板的选用与设计说明参见附录A。 5.5钢筋桁架楼承板的常用型号规格参见附录B。
6要求
6.1 外形尺寸和允许偏差 6.1.14 钢筋桁架楼承板材料规格与外形尺寸应符合表1的规定，钢筋桁架楼承板构造示意图见图1。
2 JG/T368—2012
a) 立面图
576
b) 剖面图
c)底板构造图
说明：
上弦钢筋；下弦钢筋；一底板；腹杆钢筋；支座横筋；支座竖筋。 钢筋桁架节间距离；钢筋桁架间距；混凝土保护层厚度；搭接边宽度尺寸；搭接边高度尺寸； -钢筋架高度；钢筋桁架楼承板长度。
n
6.
图1钢筋桁架楼承板结构示意图
