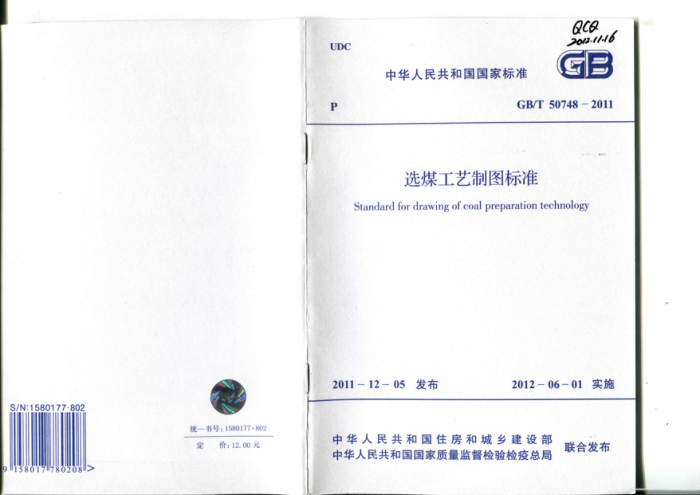

QCQ 2013.11-16
UDC
GB
中华人民共和国国家标准
GB/T50748-2011
选煤工艺制图标准
Standardfor drawing of coal preparation technology
2011-12-05发布
2012-06-01实施
S/N:1580
统一书号：1580177-802
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
联合发布
价：12.00元
定 中华人民共和国国家标准
选煤工艺制图标准
Standard for drawing of coal preparation technology
GB/T 50748 - 2011
主编部门：中 国 煤 炭 建 设 协 a 批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 2 年 6 月 1 日
中国计划出版社
2011 北 京 中华人民共和国住房和城乡建设部公告
第1217号
关于发布国家标准 《选煤工艺制图标准》的公告
现批准《选煤工艺制图标准》为国家标准，编号为GB/T50748- 2011，自2012年6月1日起实施。
本标准由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国国家标准选煤工艺制图标准
GB/T 50748-2011
☆
中华人民共和国住房和城乡建设部
中国计划出版社出版
二O一一年十二月五日
（地址：北京市西城区本棵地北里甲11号国宏大厦C座4层）
（邮政编码：100038电话：6390643363906381)
新华书店北京发行所发行北京世知印务有限公司印剧
850×1168毫米1/321.5印张34千率1插页
2012年4月第1版2012年4月第1次印别
印数1—6000册
☆
统—书号，1580177·802
定价：12.00元 前言
本标准是根据中华人民共和国住房和城乡建设部《关于印发 (2009年工程建设规范制定、修订计划》的通知》（建标(2009)88 号)的要求，由中国煤炭建设协会勘察设计委员会和中煤国际工程集团北京华宇工程有限公司会同有关单位共同编制完成的，
本标准在编制过程中，编制组经广泛调查研究，认真总结多年来我国煤炭洗选工程工艺制图规定，参考国内外相关标准，在广泛征求意见的基础上，最后经审查定稿。
本标准共分7章和2个附录，主要技术内容是：总则，基本规定，定位轴线，图名及位置号，剖切符号及常用材料断面图例，尺寸及标高注法和选煤专业各类图纸的画法等。
本标准由住房和城乡建设部负责管理，由中国煤炭建设协会负责日常管理，由中煤国际工程集团北京华宇工程有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送至中煤国际工程集团北京华宇工程有限公司（地址：北京德外安德路 67号，邮政编码：100120），以供今后修订时参考，
本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中国煤炭建设协会勘察设计委员会
中煤国际工程集团北京华宇工程有限公司
参编单位：煤炭工业合肥设计研究院
煤炭工业太原设计研究院中煤昊翔高新技术有限公司中煤国际工程集团武汉设计研究院 中煤西安设计工程有限责任公司唐山国华科技有限公司
次
目
主要起草人：吴 影 侯世成 谢冬梅 洪 霆 牛宏宇
王 宏 付 勇 周西杰 李伟坡
主要审查人：陶能进 段锡章 秦风广 李 涵 朱 或
总 则基本规定 2. 1 图纸幅面、图框格式 2. 2 标题栏和会签栏 2. 3 图线
1 ) （2) ( 2 )
孙建利 赵 明 刘宗时 刘 毅
2
( 2 ) ( 5 ) ( 7 ) 7 ) ( 8 ) ( 9 ) (11) (11) (12) (14) (14) (14 ) (15) (15 ) (16 ) (18) (18) (19) (20) (2 0 ) (22) 1
..........
2. 4 字体 2. 5 比例 2. 6 附表及说明定位轴线图名及位置号 4. 1 图名 4. 2 设备位置号 5 剖切符号及常用材料断面图例 5. 1 削切符号 5. 2 常用材料断面图例
M 1
尺寸及标高注法 6. 1 尺寸注法 6. 2 标高注法选煤专业各类图纸的画法 7. 1 流程图 7. 2 设备流程图 7. 3 地面工艺总布置图 7. 4 车间布置图附录A 标题栏各部分尺寸与格式
7
. 2 .
