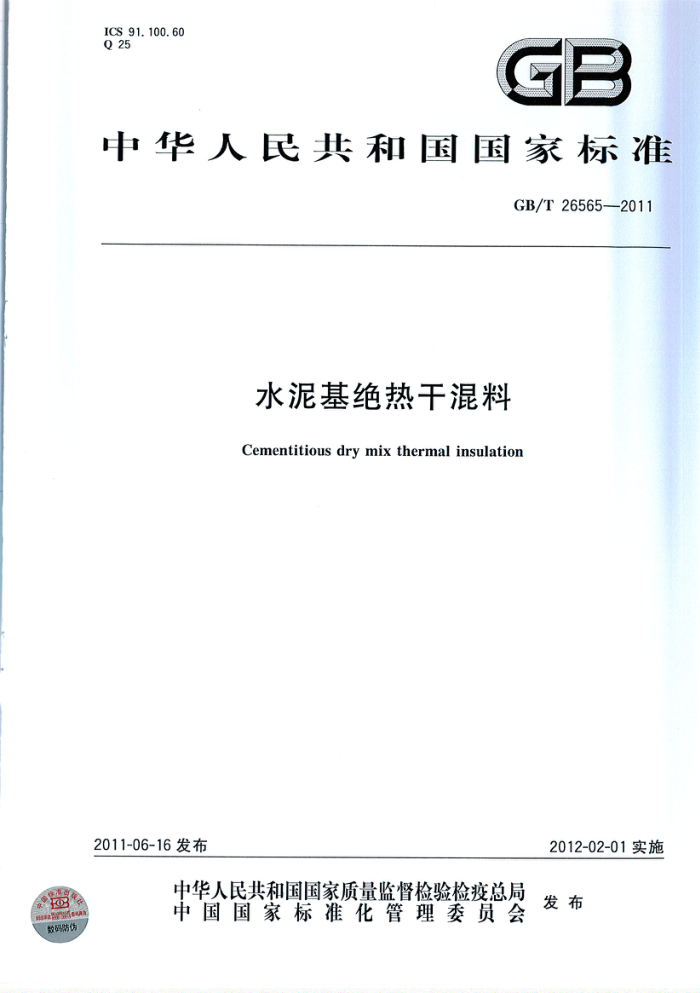

ICS 91.100.60 Q 25
GB
中华人民共和国国家标准
GB/T26565——2011
水泥基绝热干混料
Cementitious dry mix thermal insulation
2011-06-16发布
2012-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
HO A线5
数码防伪 GB/T 26565-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委会（SAC/TC191)归口。 本标准负责起草单位：中国建筑材料检验认证中心。 本标准参加起草单位：浙江金华大森建筑节能科技有限公司、北京秦天科技发展有限公司、南京侨
兴环保设备有限公司。
本标准主要起草人：刘海波、张玉辉、彭超、赵享鸿、徐虎林、曹凤英、杨飞华。
I GB/T26565—2011
水泥基绝热干混料
1范围
本标准规定了水泥基绝热干混料的术语和定义、分类、代号及标记、技术要求、试验方法、检验规则、 包装、标志、运输和贮存。
本标准适用于建筑绝热用的以水泥为主要粘结剂的干混料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T4132绝热材料及相关术语 GB/T5464一1999建筑材料不燃性试验方法 GB/T5486无机硬质绝热制品试验方法 GB6566建筑材料放射性核素限量 GB8624-1997建筑材料燃烧性能分级方法 GB/T10294绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T10295绝热材料稳态热阻及有关特性的测定 热流计法 GB/T20473—2006建筑保温砂浆 HJ/T223 环境标志产品技术要求 轻质墙体板材 JG158一2004胶粉聚苯颗粒外墙外保温系统 JGJ70—2009建筑砂浆基本性能试验方法
3术语和定义
GB/T4132确定的及下列术语和定义适用于本文件。
3. 1
水泥基绝热干混料 fcementitious dry mix thermal insulation 以水泥为主要粘结剂，混以轻骨料（例如：珍珠岩，玻化微珠等）、助剂等制成的于粉料，使用时，按比
例加水搅拌成型的保温材料。
4分类与标记
4.1分类
按其于密度分为I型、Ⅱ型、Ⅲ型； 4.2标记
标记顺序为：产品名称，型号以及标准号。 示例：干密度小于300kg/m*的水泥基绝热干混料：
1 GB/T26565—2011
水泥基绝热干混料I-GB/T26565—2011。
5要求
5.1 物理性能要求
产品物理性能应符合表1规定。
表1水泥基绝热干混料物理性能
技术指标
项目名称外观质量石棉含量分层度终凝时间干密度导热系抗压强抗拉 强度压剪粘 洁强线收缩率软化 系数
单 位
Ⅱ
II
干煤无结块的颗粒状混合物
应不含石棉纤维
mm h kg/m W/(m.K)
≤20
≤300 ≤0.070
301~500
501~700 ≤0.100 ≥0.80 ≥0. 20 ≥100
.085 ≥0.45 ≥0.15 100 0.30 ≥0.70
MPa MP
0:25
.10
≥0.70
50
5.2 燃烧性能
I型产品燃烧性能应达到B，级，Ⅱ型、Ⅲ型产品燃烧性能应达到A级。 5.3放射性
天然放射性核素镭-226、针-232、钾-40的放射性比活度同时满足内照射指数IRa<1.0和外照射指数I,<1.0。 5.4抗冻性
有抗冻性要求时，15次冻融循环后质量损失率不应大于5%，强度损失率不应大于25%。
6试验方法 6.1 试验条件
标准试验室环境为空气温度（23士2)℃，相对湿度为（50士10)%。在非标准试验室环境下试验时，应记录温度和相对湿度。 6.2外观质量
用目测法检查其外观质量。
2 GB/T26565—2011
6.3石棉含量
按HJ/T223的规定进行。 6.4分层度
按GB/T20473—2006中的附录B的规定制备拌合物，按JGJ70—2009中第6章的规定进行。 6.5终凝时间
按JGJ70一2009中的第8章的规定进行，以贯人阻力值达到0.1MPa时所需的时间表示为终凝时间。 6.6干密度
按附录A进行制样和养护，按GB/T5486的规定检测。制样模具100mm×100mm×100mm，试件数量3个。 6.7导热系数
按 GB/ 20473- -2006 中的附录B制备拌合物，并按附录A进行养护。按 GB/T10294或 GB/T10295的规定检测，测定平均温度为(25±2)℃下的导热系数，以GB/T10294作为仲裁方法。 6.8# 抗压强度
按JG158 一2004中6.55的规定检测养护时间不少于28天 6.9抗拉强度
用油灰刀逐层将揽拌好的材料加人到8学型试模中，填满后用刮刀刮平，制取3个试件，按附录A
将3个试件用游标卡尺分别测量其腰部宽度和厚度，精确至0.1mm，拉伸速度5mm/min，
进行养护。 直至试件破坏，分别记录试件破坏时的荷载值
抗拉强度按式（1计算：
P bXd
R=
·(1)
式中： R- 抗拉强度，单位为兆帕（MPa)，
试件破坏时荷载，单位为牛顿（N)：试件腰部宽度，单位为毫米（mm）；
P b d 试件厚度，单位为毫米（mm）。 计算三个试件抗拉强度的算术平均值，精确至0.01MPa。
6.10压剪粘结强度
将揽拌后的产品涂抹于水泥砂浆基材板上，基材板要求表面平整，产品厚度控制在10mm，粘接面积为(100士2)mm×（100士2)mm；成型5个试件，按附录A进行养护。将试件置于试验机加荷台中心，以5mm/min速度加荷，直至试件破坏，记录试件破坏时载荷值。
压剪粘结强度按式(2)计算：
A×103 P.
(2) 3
R, =
