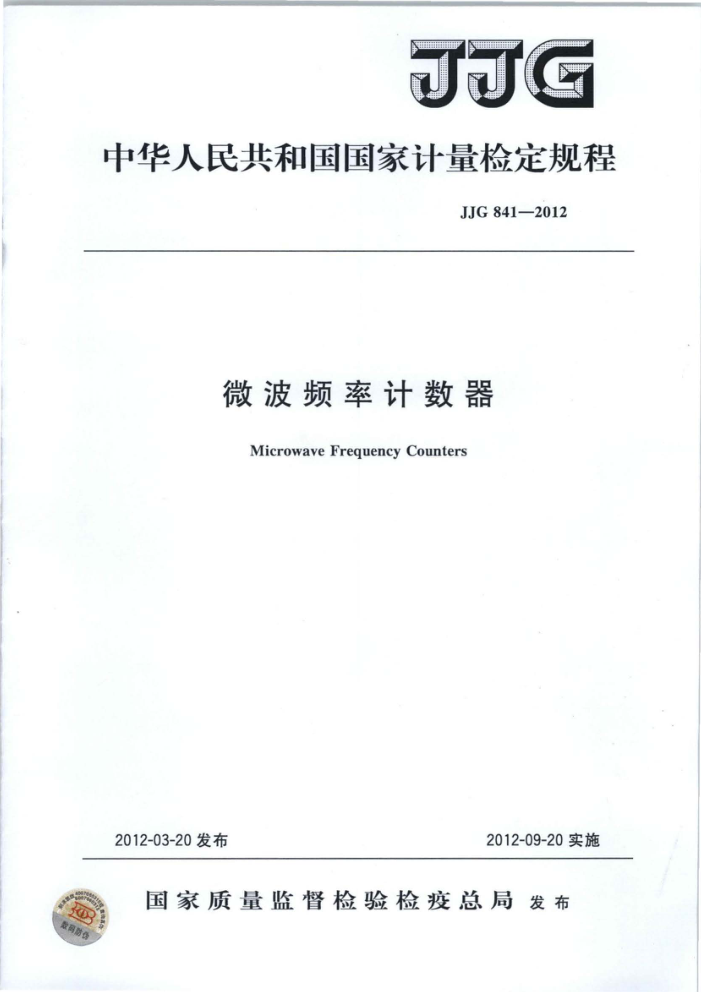

JJG
中华人民共和国国家计量检定规程
JJG841—2012
微波频率计数器
Microwave Frequency Counters
2012-03-20发布
2012-09-20实施
国家质量监督检验检疫总局发布 JJG841—2012
微波频率计数器检定规程
JJG841—2012 代替JJG841—1993
Verification Regulation of MicrowaveFrequencyCounters
归口单位：全国时间频率计量技术委员会主要起草单位：上海市计量测试技术研究院
中国测试技术研究院
参加起草单位：南京新联电讯仪器有限公司
本规程委托全国时间频率计量技术委员会负责解释 JJG841—2012
本规程主要起草人：
董莲（上海市计量测试技术研究院）郭春梅（中国测试技术研究院）
参加起草人：
陈亚军（南京新联电讯仪器有限公司）刘其华（上海市计量测试技术研究院）胡立志（上海市计量测试技术研究院） JJG841—2012
目录
引言 1范围· 2 引用文件… 3术语.. 3.1输人灵敏度 3.2最大输入电平.. 4概述 5计量性能要求 5.1输人特性· 5.2频率测量误差… 5.3内置石英晶体振荡器 6通用技术要求… 6.1外观.… 6.2工作正常性…· 7计量器具控制 7.1检定条件… 7.2检定项目和检定方法…· 7.3检定结果的处理· . 7.4检定周期…. 附录A检定原始记录数据页格式附录B检定证书/检定结果通知书内页格式式样
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (6) (6) (7) (9)
.
..
.. JJG841—2012
引言
JJG841《微波频率计数器》是对JJG841一1993版进行的修订。与JJG841一1993 相比，除编辑性修改外主要技术变化如下：
提高了频率测量上限（见第1章）；新增引言、术语内容（见引言和第3章）；补充了计量性能要求内容（见第5章）；细化并明确了检定条件（见7.1）；规定了不同检定方法的适用条件，取消了合成器、变频器、衰减器组合式信号
发生方法和功分器方法（见7.2.2.3）；
新增频率测量误差检定项目和检定方法（见5.2和7.2.2.4）新增检定原始记录数据页格式（见附录A）、检定证书/检定结果通知书内页格
式式样（见附录B。
JJG841 -1993为第一次发布。
II JJG841—2012
微波频率计数器检定规程
1范围
本规程适用于频率测量范围为100kHz～40GHz的微波频率计数器以及其他仪器中微波频率计数功能模块的首次检定、后续检定和使用中检查。
2 引用文件
JJG180一2002《电子测量仪器内石英晶体振荡器》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1输人灵敏度inputsensitivity
微波频率计数器正常工作且读数稳定、准确时所需要的被测信号最小电平值。
3.2最大输人电平maximuminputlevel
微波频率计数器正常工作且读数稳定、准确时所能承受的被测信号最大电平值。
4概述
微波频率计数器是指频率测量上限达到微波频段的计数器，也称为微波频率计。它通常采用下变频技术，通过微处理机控制，将被测微波信号的频率变换成为计数器可以直接测量的频率，广泛应用于国防、科研、高校和军工部门测量微波、毫米波波段的电信号频率。 5计量性能要求
5.1输入特性
输入特性见表1。
表1输入特性
频段
技术指标
2
3
1
4
频率测量范围 100kHz~1GHz (1~18)GHz (18~26.5)GHz (26.5~40）GHz 输入灵敏度 (20~300)mV (—33~—20)dBm 29~17)dBm -23~ -15）dBm
(2~7)V （+5~+13）dBm (+7~+13)dBm （+7~+13）dBm BNC型
最大输人电平输入连接插座
N型/SMA等
3.5mm/K型等 2.4mm/K型等
注：各频段的划分和技术指标以产品说明书为准。 JJG841—2012
5.2频率测量误差
频率测量最大允许误差按式（1）计算。
MPE=±（AXf+)
(1)
式中： MPE 频率测量最大允许误差，Hz；
A 内置石英晶体振荡器频率准确度； f——被测频率，Hz; —分辨力，Hz。
5.3内置石英晶体振荡器 5.3.1开机特性：1×10-1~1×10
日频率波动：1×10~1×10-10
5.3.2
5.3.3 日老化率： 1×10-7~1×10-10 5.3.41s频 率稳定度：1×10-9~3×10-12 5.3.5频率复现性： 1×10-1~1×10-10
频率准确度：1×10-6~1×10-9 注：检定时， 上述各技术指标以产品说明书
5.3.6
为准
6 通用技术要求 6.1外观
被检微波频率计数器不应有影响正常工作的机械损伤，各开关及输人插座应牢固可靠，其前或后面板上应具有仪器名称、制造厂（商）名称或商标、仪器型号、 仪器编号或序列号、电源要求等。 6.2工作正常性
接通电源后，按说明书操作，被检微波频率计数器自校及自诊断功能应正常。 7计量器具控制 7.1检定条件 7.1.1检定用设备 7.1.1.1合成信号发生器
频率范围：应满足被检微波频率计数器频率测量范围要求。 频率准确度：应优于被检微波频率计数器频率准确度一个数量级或有外接频标
功能。
电平范围：应满足被检微波频率计数器输入电平范围要求。 电平最大允许误差：土（0.5～2)dB。
7.1.1.2功率计
频率范围：应满足被检微波频率计数器频率测量范围要求。 电平范围：应满足被检微波频率计数器输入电平范围要求。
2
