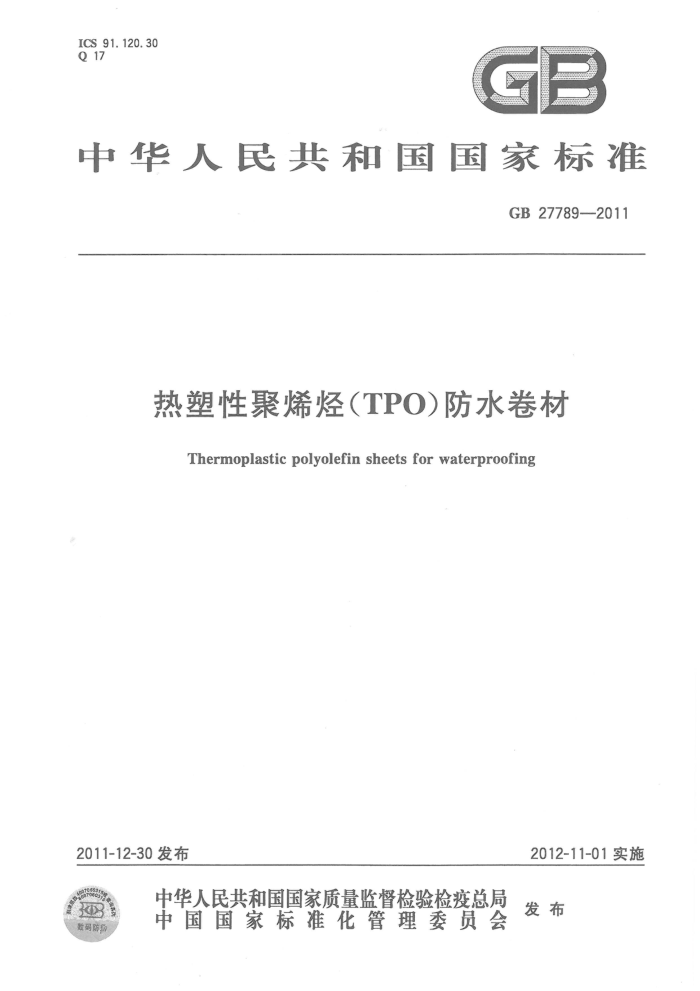

ICS 91.120.30 Q 17
中华人民共和国国家标准
GB27789—2011
热塑性聚烯烃（TPO）防水卷材
Thermoplastic polyolefin sheets for waterproofing
2012-11-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
3B 数码防物 GB 27789—2011
前言
本标准的5.3条为强制性的，其余为推荐性的。 本标准按照GB/T1.1一2009给出的规则起草。 本标准与ASTMD6878：2008《热塑性聚烯烃屋面卷材》一致性程度为非等效。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会建筑防水材料分技术委员会（SAC
TC195/SC1)归口。
本标准主要起草单位：中国建筑材料科学研究总院苏州防水研究院、中国建筑防水协会。 本标准参加起草单位：深圳市卓宝科技股份有限公司、上海市建筑科学研究院（集团)有限公司、索
普瑞玛（上海）建材贸易有限公司、巴塞尔亚太咨询（上海）有限公司、陶氏化学（中国）有限公司、上海申达科宝新材料有限公司、上海海纳尔建筑科技有限公司、杰斯曼（上海)国际贸易有限公司、山东思达建筑系统工程有限公司、广东科顺化工实业有限公司、璞耐特（大连）科技有限公司、唐山德生防水材料有限公司、上海台安工程实业有限公司、上海豫宏建筑防水材料有限公司、常熟市三恒建材有限责任公司、 四川蜀羊防水材料有限公司。
本标准主要起草人：朱志远、朱冬青、杨胜、邹先华、朱晓华、孟赞、尚华胜、蒋勤逸、陈建华、陈文洁。
I GB27789—2011
热塑性聚烯烃（TPO）防水卷材
1范围
本标准规定了热塑性聚烯烃防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、 包装、贮存和运输。
本标准适用于建筑工程用的以乙烯和α烯烃的聚合物为主要原料制成的防水卷材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T328.5—2007建筑防水卷材试验方法 第5部分：高分子防水卷材厚度、单位面积质量 GB/T328.7建筑防水卷材试验方法第7部分：高分子防水卷材长度、宽度、平直度和平整度 GB/T328.9一2007建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能 GB/T328.10—2007 建筑防水卷材试验方法第10部分：沥青和高分子防水卷材 不透水性 GB/T328.13 建筑防水卷材试验方法第13部分：高分子防水卷材尺寸稳定性 GB/T328.15 建筑防水卷材试验方法第15部分：高分子防水卷材低温弯折性 GB/T328.19 建筑防水卷材试验方法第19部分：高分子防水卷材撕裂性能 GB/T328.21 建筑防水卷材试验方法第21部分：高分子防水卷材接缝剥离强度 GB/T328.25一2007建筑防水卷材试验方法第25部分：沥青和高分子防水卷材抗静态荷载 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB12952—2011聚氯乙烯(PVC)防水卷材 GB/T18244 建筑防水材料老化试验方法 GB/T18378 防水沥青与防水卷材术语 GB/T20624.2色漆和清漆快速变形（耐冲击性）试验第2部分：落锤试验（小面积冲头） GB50009建筑结构荷载规范
3术语和定义
GB/T18378界定的以及下列术语和定义适用于本文件。
3. 1
均质热塑性聚烯烃防水卷材homogeneousthermoplasticpolyolefinwaterproofingsheets 不采用内增强材料或背衬材料的热塑性聚烯烃防水卷材。
3.2
带纤维背村的热塑性聚烯烃防水卷材 thermoplastic polyolefin waterproofing sheets backed with fabric
用织物如聚酯无纺布等复合在卷材下表面的热塑性聚烯烃防水卷材。
1 GB27789—2011
3. 3
织物内增强的热塑性聚烯烃防水卷材 thermoplastic polyolefin waterproofing sheets with internally reinforced with fabric
用聚酯或玻纤网格布在卷材中间增强的热塑性聚烯烃防水卷材。
4分类和标记
4.1分类
按产品的组成分为均质卷材（代号H)、带纤维背衬卷材（代号L）、织物内增强卷材（代号P)。 4.2规格
公称长度规格为15m20m、25m 公称宽度规格为1.00m、200m。 厚度规格为1.20mm、 150mm.1.80mm.2.00mm。 其他规格可由供需双务商定。
4.3标记
按产品名春（代号TPO卷材）类型厚度、长度、宽度和本标准号顺序标记示例：长度20m宽度00m、厚度150mmP类热塑性聚烯经防水卷材标记为 TPO卷材P 1.0mm/20mXz.00mmGB27789~ 2011
5要求
5.1尺寸偏差
长度、宽度不应小手规格值的99.5% 厚度不应小于20m，厚度允许偏差和最小单值见表1。
表1厚度允许偏差
厚度/mm 1. 20 1.50 1.80 2. 00
最小单值/mm
允许偏差/%
1. 05 1. 35 1. 65 1. 85
5,+10
5.2外观 5.2.1卷材的接头不应多于一处，其中较短的一段长度不应少于1.5m，接头应剪切整齐，并应加长 150mm。 5.2.2卷材表面应平整、边缘整齐，无裂纹、孔洞、粘结、气泡和疤痕。卷材耐候面（上表面)宜为浅色。 5.3材料性能
材料性能指标应符合表2的规定。 2 GB27789---2011
表2材料性能指标
指 标
序号 1
项 目
H
L
P 0. 40 250
中间胎基上面树脂层厚度/mm≥
最大拉力/(N/cm）拉伸强度/MPa≥ 最大拉力时伸长率/%≥ 断裂伸长率/%≥
200
-
12. 0
拉伸性能
-
-
2
15
500 2, 0
250 1. 0
热处理尺寸变化率/%
0. 5
4 5 低温弯折性 6 不透水性 7 抗冲击性能 8 抗静态荷载
-40℃无裂纹 0.3MPa，2h不透水 0.5kg·m，不渗水
20kg不渗水 3. 0
4.0或卷材破坏
9 接缝剥离强度/(N/mm） V 10 直角撕裂强度/(N/mm） 11 梯形撕裂强度/N≥ 12 吸水率(70℃168h)/%
60
250 4. 0 672
450
时间/h 外观最大拉力保持率/% M 拉伸强度保持率/%≥ 最大拉力时伸长率保持率/% M 断裂伸长率保持率/%≥ 低温弯折性外观最大拉力保持率/%≥ 拉伸强度保持率/%
无起泡、裂纹、分层、粘结和孔洞
90
90
热老化 (115 ℃)
13
90 - 90
90
90 -40℃无裂纹
无起泡、裂纹、分层、粘结和孔洞
90 au
90 - 90
90
耐化学性 最大拉力时伸长率保持率/% M
14
断裂伸长率保持率/%≥ 低温弯折性时间/h 外观
90
90 -40℃无裂纹
1 500b
无起泡、裂纹、分层、粘结和孔洞
人工 最大拉力保持率/% 气候
90
90
拉伸强度保持率/%≥
15
90
加速
老化 最大拉力时伸长率保持率/% M
90
-
90
90 -40℃无裂纹
断裂伸长率保持率/%≥ 低温弯折性
*抗静态荷载仅对用于压铺屋面的卷材要求。 单层卷材屋面使用产品的人工气候加速老化时间为2500h。
3
