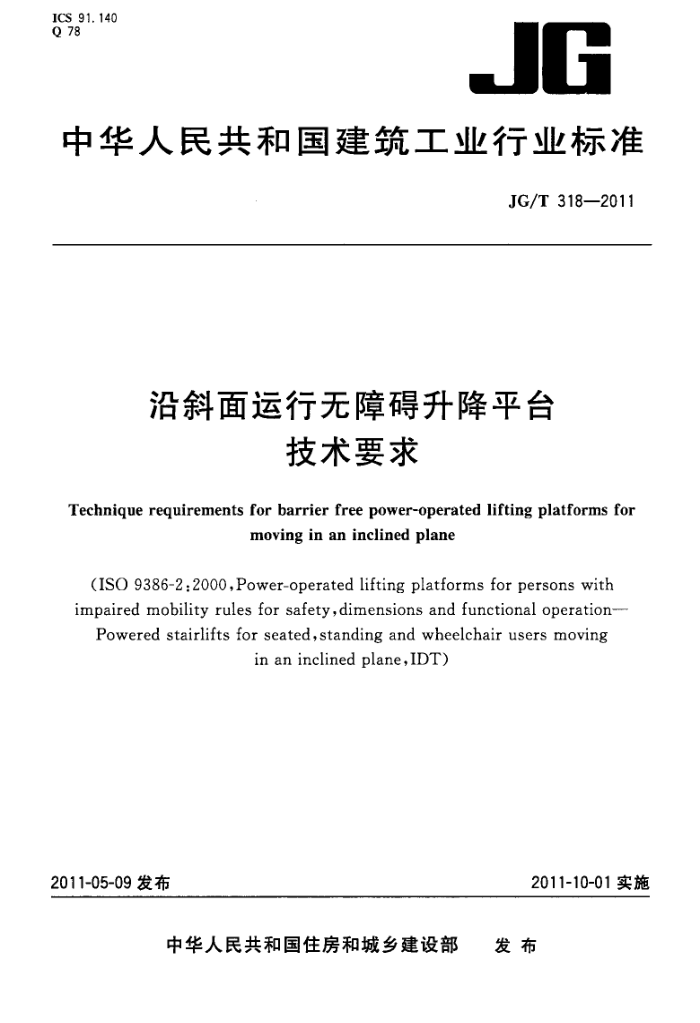

ICS 91.140 Q 78
JG
中华人民共和国建筑工业行业标准
JG/T 318—2011
沿斜面运行无障碍升降平台
技术要求
Technique requirements for barrier free power-operated lifting platforms for
moving in an inclined plane
(ISO 9386-2:2000,Power-operated lifting platforms for persons with impaired mobility rules for safety,dimensions and functional operation
Powered stairlifts for seated,standing and wheelchair users moving
in an inclined plane,IDT)
2011-10-01实施
2011-05-09发布
中华人民共和国住房和城乡建设部 发布 JG/T 318--2011
目 次
前言范围
I
1
2 规范性引用文件 3 术语和定义 4. 升降平台的一般要求 5 导轨和机械制动装置 6 安全装置和限速器
4
传动单元和传动系统电气设备及安装·
7
8
15
9 运载装置 10 测试、检查及维修 11 技术文件 12标签、注意事项及操作说明· 附录A（资料性附录） 升降平台选购指南附录B（资料性附录） 使用前的验收与测试附录C（规范性附录）安全电路一一电路设计问题及电器元件及电路故障分析要求附录D（资料性附录） 使用专门供应的操作装置、开关和传感器建议附录E（资料性附录） 使用中的定期检查、测试和维修参考文献
21 26 27 27 29 31 32 35
+.
.
..
36 37
1 JG/T318—2011
前言
本标准使用翻译法等同采用ISO9386-2：2000《残疾人动力驱动升降平台安全、尺寸及操作功能标准第2部分：供使用者以坐式、立式和使用轮椅的方式沿斜面运行的升降平台》。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准起草单位：国家康复器械质量监督检验中心、全国残疾人用品开发供应总站北京无障碍设施
中心、浙江省圣普电梯有限公司、湖南海诺电梯有限公司、浙江省残疾人辅助器具资源中心、中国残疾人联合会。
本标准主要起草人：王保华、赵俊涛、叶时光、谢军、陈强、张东旺、于娟娟、张红涛、贾亚玲。
Ⅲ JG/T318—2011
沿斜面运行无障碍升降平台
技术要求
1范围
本标准规定了沿斜面运行无障碍升降平台技术要求的术语和定义、升降平台的一般要求、导轨和机械制动装置、安全装置和限速器、传动单元和传动系统、电器设备及安装、运载装置、测试检查及维修、技术文件、标签、注意事项及操作说明。沿斜面运行无障碍升降平台简称升降平台。
本标准适用于以坐式、立式和使用轮椅的方式在倾斜平面上移动的永久安装式动力升降平台，且适用于满足下列条件的升降平台：
a）运行在楼梯底部和顶部固定平面之间，或在倾斜的平面上； b）车 额定速度不超过0.15m/s； c) 运行轨道与水平面之间的倾斜角不超过75°； d) 运载装置直接安装在轨道上，并由轨道进行导向； e）升降平台的路径不是封闭的。 本标准对电、机械或建筑物结构有关的一般性技术要求不作规定。 本标准规定了材料和设备在功能和安全操作方面应达到的要求。 本标准规定了升降平台室外安装免受有害影响的防护要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1243传动用短节距精密滚子链、套筒链、附件和链轮 GB/T2893.1图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设
计原则
GB/T3766液压系统通用技术条件 GB4208外壳防护等级（IP代码） GB4706.1家用和类似用途电器的安全第1部分：通用要求 GB/T4728.1电气简图用图形符号第1部分：一般要求 GB5013.4额定电压450/470V及以下橡皮绝缘电缆第4部分：软线和软电缆 GB5013.5额定电压450/470V及以下橡皮绝缘电缆第5部分：电梯电缆 GB5023.5额定电压450/470V及以下聚乙烯绝缘电缆第5部分：软电缆（软线） GB5226.1机械安全机械电气设备第1部分：通用技术条件 GB/T5465.2电气设备用图形符号第2部分：图形符号 GB8903电梯用钢丝绳 GB14048.1 低压开关设备和控制设备第1部分：总则 GB14048.4低压开关设备和控制设备第4-1部分：机电式接触器和电动机起动器 GB/T15651.2半导体分立器件和集成电路第5-2部分：光电子器件基本额定值和特性 GB/T15651.3半导体分立器件和集成电路第5-3部分：光电子器件测试方法
1 JG/T318—2011
GB/T16273.1设备用图形符号第1部分：通用符号 GB16895.3建筑物电气装置第5-54部分：电气设备的选择和安装接地配置、保护导体和保
护联结导体
GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验 GB/T19406渐开线直齿和斜齿圆柱齿轮承载能力计算方法工业齿轮应用 GB19212.1电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验 JB/T9006.1起重机用铸造卷筒直径和槽形
3术语和定义
下列术语和定义适用于本文件。
3. 1
护栏barrierarm 防止从升降平台上跌落的安全保护装置。
3. 2
制动器brake 使升降平台平稳停止或保持在一定位置的机电装置。
3. 3
运载装置 carriage 升降平台中用于运送乘客或使用轮椅的乘客的整体移动部分。
3. 4
控制器controller 用来控制升降平台运行的接触器、继电器和其他部件的总称。
3. 5
直行升降平台direct-actingstairlift 液压油缸、螺母或螺杆与其直接连接的升降平台。
3. 6
下向阀down-directionvalve 通过电力控制液压油路向下的阀门。
3.7
驱动drive 接通电路控制各机电传动单元组件，使运载装置产生位移。
3.8
驱动单元driveunit 由单台电机、制动器和传动装置组成，提供牵引力和制动力控制运载装置。
3. 9
工作循环dutycycle 单位时间内升降平台往返工作的次数。
3.10
终点限制开关finallimitswitch 采用机械控制的电气安全开关，防止运载装置超出运行行程。
3.11
惯性动作follow-through 断开电路瞬间，非控制条件下的自由运动。
2
