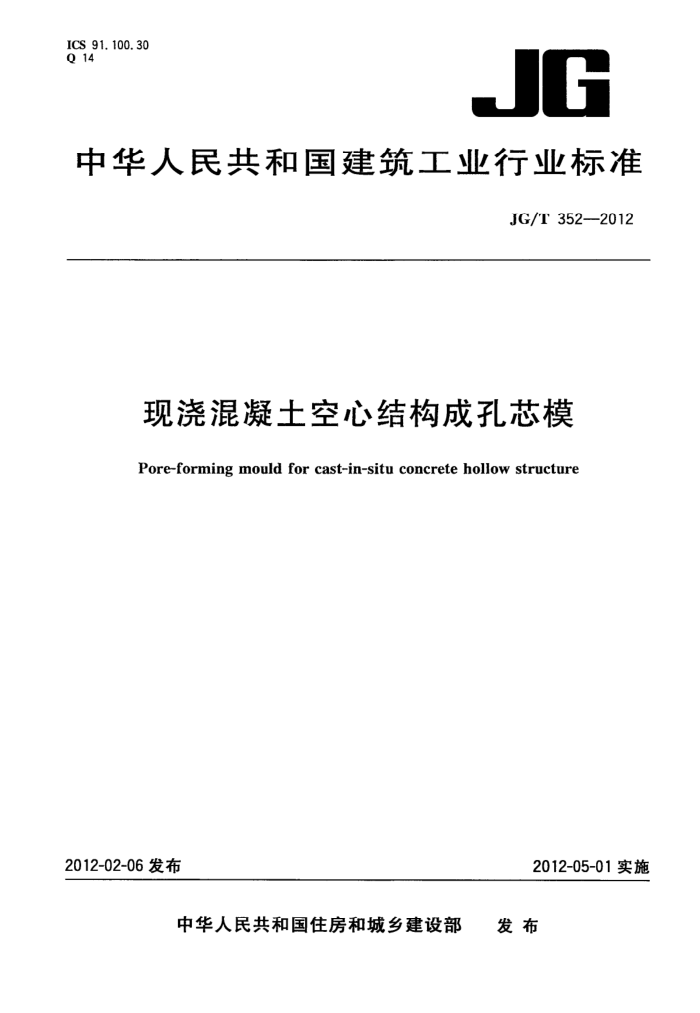

ICS 91.100.30 Q 14
JG
中华人民共和国建筑工业行业标准
JG/T352--2012
现浇混凝士空心结构成孔芯模
Pore-forming mould for cast-in-situ concrete hollow structure
2012-05-01实施
2012-02-06发布
中华人民共和国住房和城乡建设部 发布 JG/T352—2012
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
分类与标记 5 一般要求 6 技术要求试验方法
1
.
*
7 8 检验规则
11 12 13
标志、运输和贮存附录A（规范性附录) 成孔芯模常用型号
9 JG/T 3522012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：长沙巨星轻质建材股份有限公司。 本标准参加起草单位：湖南华廷筑邦住宅工业有限公司、中南大学、湖南省建工集团第五公司、湖南
省建筑设计院。
本标准主要起草人：胡萍、黄春城、元宏华、欧石军、李萍、周时、何德明、刘亮波、汪向良、蒋丽忠、 张明。
I JG/T352-2012
现浇混凝土空心结构成孔芯模
1范围
本标准规定了现浇混凝土空心结构成孔芯模（以下简称成孔芯模)产品的术语和定义、分类与标记、 一般要求、技术要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于工业与民用建筑中现浇混凝土空心楼盖、空心墙体、人防工程、构筑物及桥梁工程等现浇混凝土空心结构用成孔芯模。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB1499 钢筋混凝土用热轧带肋钢筋 GB/T1596一2005用于水泥和混凝土中的粉煤灰 GB6566 建筑材料放射性核数限量 GB8076 混凝土外加剂 GB8624一2006建筑材料及制品燃烧性能分级 GB 13013 钢筋混凝土用热轧光圆钢筋 GB13788 冷轧带肋钢筋 GB/T14684 建筑用砂 GB/T14685 建筑用卵石、碎石 GB 50010 混凝土结构设计规范 GB 50016 建筑设计防火规范 JC/T435 快硬铁铝酸盐水泥 JC/T481 耐碱玻璃纤维网格布 JC/T540 混凝土制品用冷拔冷轧低碳螺纹钢丝 JC/T659 低碱度硫铝酸盐水泥 HJ/T231 环境标志产品技术要求再生塑料制品
3术语和定义
下列术语和定义适用于本文件。
3. 1
现浇混凝土空心结构成孔芯模 pore-formingmouldforcast-in-situ concretehollowstructure 采用非抽芯成孔工艺使现浇混凝土结构形成空心的内置或外露芯模，代号为HJX。
3. 2
内置成孔芯模internalpore-formingmould 埋置于现烧混凝土构件内，其表面均不外露的成孔芯模。
1 JG/T3522012
3. 3
外露成孔芯模exposedpore-formingmould 埋置于现浇混凝土构件内，其不少于一个表面外露于混凝土构件外表的成孔芯模，分单面外露和双
面外露。 3. 4
空心hollow 在混凝土结构中，采用成孔芯模代替部分混凝土所形成的空间体积，包括空腔空心和盆腔空心两种
形式。 3.5
空腔空心cavityhollow 现浇混凝土结构中由成孔芯模所形成的空间体积。
3. 6
盆腔空心hollowofbasinshape 成孔芯模所形成的空间均外露于现浇混凝土结构表面所形成的盆状空间。
4分类与标记
4.1分类 4.1.1按成孔芯模在现浇混凝土结构中所处位置分为：
a）内置成孔芯模，代号为N。 b) 单面外露成孔芯模，代号为D，且按外露面的部位分为：
1）单面外露顶板成孔芯模，代号为DU； 2）单面外露底板成孔芯模，代号为DD； 3）单面外露底板且底板为结构受力构件成孔芯模，代号为DDJ。 ）双面外露成孔芯模，代号为S，且按双面外露的顶板和底板的是否为结构受力构件分为：
c)
1）双面外露且底板为非结构受力构件成孔芯模，代号为SD； 2）双面外露且底板为结构受力构件成孔芯模，代号为SDJ。
d) 全外露成孔芯模，代号为L。 4.1.2按材料分为：
a）无机材料成孔芯模，代号为W； b）有机材料成孔芯模，代号为Y； c) 无机与有机复合材料成孔芯模，代号为F。
4.1.3按形状分为：
a）管状成孔芯模：其中圆管状，代号为GO；多边管状，代号为GN，代号中字母“N”在实际标记时
为阿拉伯数字，表示多边形的边数； b）矩形箱体成孔芯模，代号为J； c) 散口盆形成孔芯模，代号为C； d）异型成孔芯模，代号为Y。
4.2标记
成孔芯模标记由成孔芯模代号、结构中所处位置、材料、形状、外观附加项、尺寸等参数组成。
2
