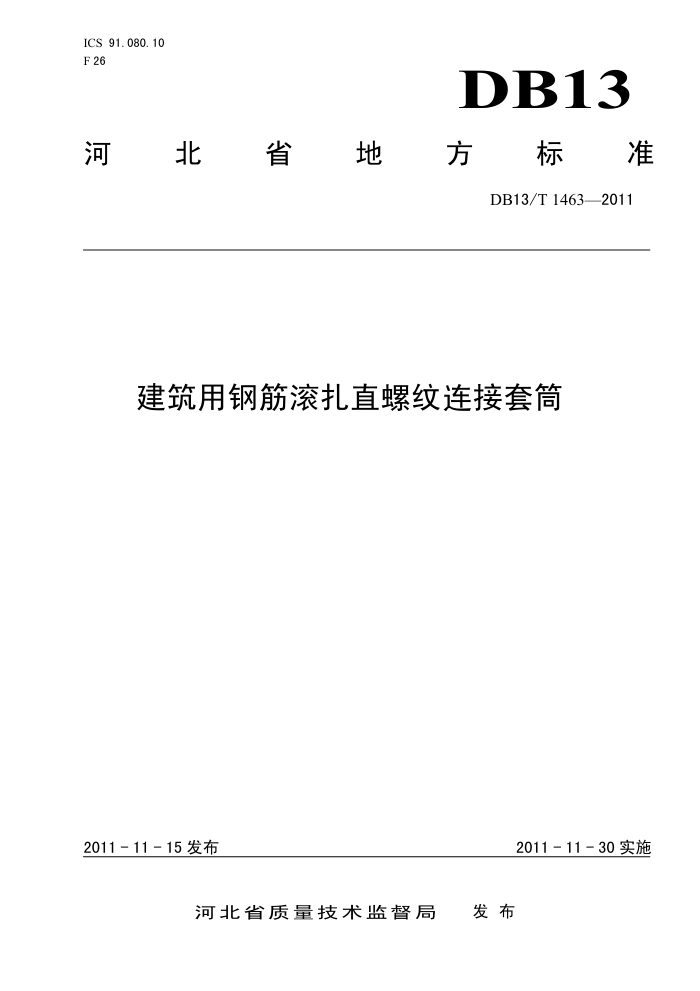

ICS 91.080.10 F 26
DB13
河北 瀘省地 方 電标准
DB13/T1463—2011
建筑用钢筋滚扎直螺纹连接套筒
2011-11-30实施
2011 - 11 - 15 发布
发布
河北省质量技术监督局 DB13/T14632011
前 言
本标准依据GB/T1.1—2009的要求编写本标准由保定市质量技术监督局提出。 本标准起草单位：定兴县质量技术监督局、保定华建机械有限公司负责起草、保定金地机械有限公
司。
本标准主要起草人：李文启、吴晓星、张颖怀、庞绍亭、刘飞、段庆新。
I DB13/T1463—2011
建筑用钢筋滚扎直螺纹连接套筒
1范围
本标准规定了钢筋滚轧直螺纹连接套筒的术语和定义、分类与型号、要求、试验方法、检验规则、 标志、包装、运输及贮存，
本标准适用于工业与民用建筑的钢筋混凝土结构中钢筋直径为12mm～50mm的钢筋机械连接使用的直螺纹套筒。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 197 普通螺纹公差 GB/T 222 钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量 GB/T 223. 68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T 228 金属材料室温拉伸试验方法 GB/T 699 优质碳素结构钢技术条件 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 8162 结构用无缝钢管 JGJ107 钢筋机械连接技术规程 JG 163 滚轧直螺纹钢筋连接接头
3术语和定义
本标准采用下列定义。
3. 1
套筒传递钢筋轴向拉力或压力的钢筋机械接头用的钢套管。
3. 2
直螺纹套筒中心孔有直螺纹的套筒。
3. 3
1 DB13/T1463—2011
直接滚轧直螺纹套筒可与钢筋端部直接滚轧螺纹连接的直螺纹套筒。
3. 4
剥肋滚轧直螺纹套筒可与钢筋端部剥肋滚轧螺纹连接的直螺纹套筒。
4 分类与型号
4.1分类
直螺纹套筒分为直接滚轧直螺纹套筒、剥肋滚轧直螺纹套筒和镦粗直螺纹套筒。 4.2规格
产品规格按钢筋规格划分，见表1。
表1产品规格
项目钢筋公称直径，mm 12 14 16 18 20 22 25 28 套筒规格，mm 12 14 16 18 20 22 25 28 32 36 40 50 4. 3 型号
要求
32
36 40 50
按直螺纹套筒的基本使用条件见表2，常用套筒型号分为标准型、异径型、正反丝扣型、扩口型、 异径正反丝扣型、加锁母型几种，特殊型号套筒应符合相关设计要求。结构形式可参见图1。
表2基本使用条件分类表
序号
套筒形式标准型正反丝扣型异径型异径正反丝扣型
代号 B Z Y YZ K s
使用要求
正常情况下钢筋连接用于两端钢筋均不能转动的场合用于不同直径的钢筋连接用于两端钢筋为异径并不能转动的场合用于较难对中的钢筋连接钢筋完全不能转动，通过转动连接套筒连接钢筋，用锁母锁紧套筒。
2
3
4
扩口型加锁母型
5
6
2 DB13/T1463—2011
图1-1 直螺纹标准型套筒
图1-2 直螺纹异径型1套筒
图1-3 直螺纹异径型2套筒
H1-
E
图1-4 直螺纹正反丝型1套筒 图1-5 直螺纹正反丝型2套筒
图1-6直螺纹扩口型套筒
套筒长度套筒外径
L D
左旋螺纹
LH M- 螺纹直径
图1 直螺纹套筒示意图
4.4标记 4.4.1 直螺纹套筒应有产品标记，产品标记参照JG163中5.2的规定，由名称代号、特征代号、主参数代号组成，套筒标记表示如下：
主参数2：表示套筒规格（用表1中代号）主参数1：表示钢筋强度级别（参照GB/T1499.2）特征代号：表示套筒型号（用表2中代号）名称代号：表示套筒类型
注1：对特供的直滚和剥滚的连接套分别加“GT”和“BT” 注2：主参数1处，钢筋强度级别HRB335、HRB400、HRB500分别以3、4、5为代号。 注3：名称代号处，直接滚轧直螺纹套筒用G表示；剥肋滚轧直螺纹套筒用B表示。
4.4.2标记示例
示例1：直接滚轧直螺纹套筒、异径型、用于连接HRB400钢筋，规格20/32的套筒表示为：
GY420/32。
示例2：剥肋滚轧直螺纹套筒、标准型、用于连接HRB335钢筋，规格28的套筒表示为：
BB 3 28。
3
