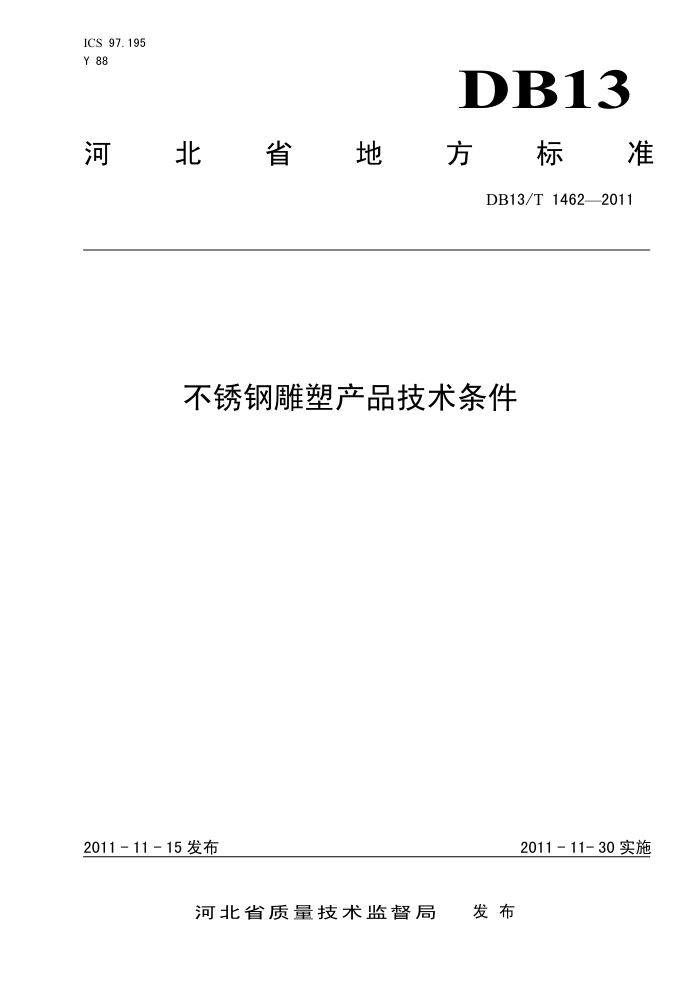

ICS 97.195 Y 88
DB13
河東北 瀘省地 方 标准
DB13/T1462—2011
不锈钢雕塑产品技术条件
2011-11-30实施
2011 - 11 - 15 发布
发布
河北省质量技术监督局 DB13/T 1462—2011
前言
本标准依据GB/T1.1一2009给出的规则起草。 本标准由保定市质量技术监督局提出。 本标准起草单位：曲阳县质量技术监督局、 曲阳县雕塑行业协会、曲阳县雕刻学校、曲阳县创意现
代雕塑有限公司、曲阳县世通雕塑有限公司、河北省石材雕刻产品质量监督检验站。
本标准主要起草人：刘振江、王宝峰、柴爱哲、赵红静、姚民哲、赵宁、王京会、杜同建、肖梁。
I DB13/T1462—2011
不锈钢雕塑产品技术条件
1范围
本标准规定了不锈钢雕塑产品的术语和定义、分类、要求、试验方法、检验规则和标志、包装、运
输。
本标准适用于不锈钢雕塑产品。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 3包装储运图示标志 GB/T983—1995 不锈钢焊条 GB/T3280—2007 7不锈钢冷轧钢板和钢带 GB/T4237—2007 了不锈钢热轧钢板和钢带 GB/T4239—1991 不锈钢和耐热钢冷轧钢带 JGJ81—2002 建筑钢结构焊接技术规程
3术语和定义
下列术语和定义适用于本标准。
3. 1
不锈钢雕塑是指用钢中含铬量大于12.5%以上，含镍量大于2%，具有较高的抵抗外界介质（酸、碱、盐）腐
蚀的钢。经创作、设计、制造而成的物件，是一种新兴雕塑种类。 3. 2
不锈钢雕塑骨架是指不锈钢雕塑产品内部，用于支撑产品整体负荷和应力分散到基座之上的钢结构支撑架或混凝土
支撑架。 3. 3
特殊肌理品是指除镜面品、拉丝品、喷砂品、漆面品以外有特殊要求的产品。如表面效果有敲点、串道、镂空
等。 3. 4
产品高度不锈钢雕塑产品最大垂直距离。
3. 5
产品宽度
1 DB13/T1462—2011
不锈钢雕塑产品左右最大垂直平行距离。
3. 6
产品厚度不锈钢雕塑产品前后最大垂直平行距离。
4分类
4.1产品按高度、宽度或厚度分为五类，见表1。
表1产品分类
类 别
产品最大尺寸（长或宽或高）（mm）
特大型不锈钢雕塑产品大型不锈钢雕塑产品中型不锈钢雕塑产品小型不锈钢雕塑产品微型不锈钢雕塑产品 4. 2 按产品表面加工工艺分为五类：
10 000 6001~10000 3001~6000 501~3000
>
≤
500
a) 镜面品（Jm）：饰面光泽； b) 拉丝品（1s)：饰面光滑； c) 喷砂品（ps)：饰面均匀无光泽； d) 漆面品（qm）：色彩均匀； e) 特殊肌理品（ti）符合设计图纸要求。
5要求
5.1材料要求 5.1.1 产品所用材料要分别符合GB/T3280、GB/T4237、GB/T4239、GB/T983的要求。 5.1.2 材料要求见表2。
表2材料要求
单位：mm
大型不锈钢雕塑产品 1. 7 (±0.1)
小型不锈钢雕塑产品 1. 0 (±0. 1)
微型不锈钢雕塑产品 0. 5 (± 0. 1)
中型不锈钢雕塑产品
特大型不锈钢雕塑产品 2. 2 (±0.1)
类 别不锈钢板厚度 V
1.3 (±0. 1)
（误差范围）
≥Φ150管材或用 ≥Φ100管材 用≥Φ50管材或用 用Φ6一8的 不做要求多根管材焊结成框 或用多根管材 多根管材焊结成框 圆钢架结构或混凝土结 焊结成框架结 架结构；支架使用构并符合当地设计 构，满足设计 50×50角铁12螺
骨架用材
要求
规范要求。
纹钢（圆钢)。
注：大型雕塑、特大型雕塑图纸设计要符合当地地质、地理环境的要求，符合安全设计规范要求，骨架焊接检验由生产企业自检合格并留取图片或影像资料备查，若合同要求需第三方检验的，有生产企业申请第三方进行检验。而后才能进行外体焊接。
2 DB13/T1462—2011
5. 2 工艺要求 5.2.1 基本要求
产品的造型尺寸及材料工艺应符合订货的图纸、模型或订货协议的要求。
5. 2. 2 焊接
产品依据设计需要焊接处理，不锈钢焊接、骨架焊接应符合JGJ81一2002要求。
5.2.3 防腐处理
骨架应做除锈、防腐处理，需达到防腐效果。
5.2.4 产品所用不锈钢板材
产品除技术性、艺术性所需可以改变不锈钢板材厚度外，主体应符合本标准5.1.2要求。
5. 3 规格尺寸充许偏差
规格尺寸允许偏差控制在（高、宽、厚）土2%以内
5. 4 雕塑外饰面质量评定
质量评定按表3规定进行。
表3 3质量评定
单位：mm 要求 2 5 10 10 无
目
项
焊缝平整度凹凸值
N ≤ N
平面面积≤500mm，凹凸值
平面平整度 平面面积501mm—1000mm 凹凸值
1
，
平面面积>1000mm以上每增加1000mm凹凸值增加
焊接缝隙注：焊缝平整度量取用100毫米长的量具，与焊缝垂直取中心线量取。
6 检验方法
6. 1 设备及量具
a) 金属探伤仪； b) 金属测厚仪； c) 手持式智能激光测距仪； d) 平整度检测仪； e) 钢平尺； f) 塞尺。
3
