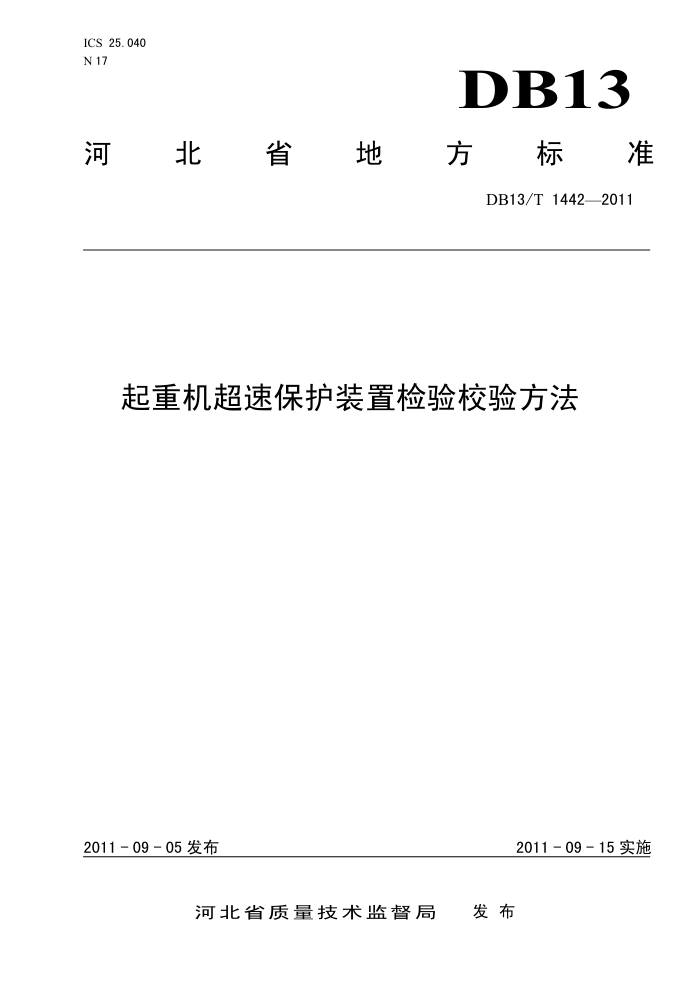

ICS 25.040 N 17
DB13
河北 瀘省地 方 電标准
DB13/T1442——2011
起重机超速保护装置检验校验方法
2011-09-15实施
2011-09-05发布
发布
河北省质量技术监督局 DB13/T 1442—2011
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由邢台市质量技术监督局提出。 本标准由邢台市质量技术监督局特种设备监督检验所起草。 本标准主要起草人：王文征、郭迎卫、赵贞祥、李保礼、王文虎、曹静波、郑浩、张锐、冀刚、郭
峰、刘强、宋紫蜂。
请注意本标准的某些内容可能涉及专利，本标准的发布机构不承担识别这些专利的责任，
I DB13/T 1442—2011
引言
超速保护装置，是起重机上一个重要的安全保护装置 TSGQ7016起重机械安装改造重大维修监督检验规则和TSGQ70152008起重机械定期检验规则
中对超速保护装置的要求是“检查是否有超速保护装置”，对超速开关的整定值能否满足GB/T3811起重机设计规范和GB6067.1起重机安全规程有关超速开关的整定值要求，没有提出具体要求和检验方法。
II DB13/T1442—2011
起重机超速保护装置检验校验方法
1范围
本标准规定了起重机超速保护装置检验校验方法的术语和定义、要求和步骤、数据处理和结果判定本标准适用于重要的、负载超速会引起危险的起升机构和非平衡式变幅机构设置的超速开关：起重
机的起升机构采用可控硅定子调压、涡流制动、能耗制动、可控硅供电、直流机组供电方式设置的超速保护装置：额定起重量大于20t用于吊运熔融金属的起重机设置的超速保护装置。
本标准适用于机械式、光电式、电磁式三种型式的起重机超速保护装置的检验校验，不适用于集成式控制器的起重机超速保护装置的检验校验。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T38112008起重机设计规范 GB6067.1一2010起重机安全规程第1部分：总则 GB/T22414一2008起重机速度和时间参数的测量 GB50256电气装置安装工程起重机电气装置施工及验收规范 GB50278 起重设备安装工程施工及验收规范 TSGQ7015一2008起重机械定期检验规则 TSGQ7016一2008起重机械安装改造重大维修监督检验规则
3术语和定义
下列术语和定义适用于本文件。
3. 1
超速开关当主机超过限定转速时，能停止或减速的装置。
3. 2
机械式超速开关利用机械原理，一般为离心原理，当主机速度超过限定速度时，打开触点使主机停止或减速的装置。
3. 3
电磁式超速装置利用电磁原理，一般有电磁编码盘，通过计数装置测定速度，主机速度超过限定速度时，打开触点
或者通过数据处理（二次仪表）使主机停止或减速的装置。 3. 4
光电式超速装置
1 DB13/T1442—2011
利用光电原理，一般有光电编码盘，通过计数装置测定速度，主机速度超过限定速度时，打开触点或者通过数据处理（二次仪表）使主机停止或减速的装置， 3. 5
超速保护集中控制装置智能保护装置，集成了超速、超载、超温等控制量，进行集中处理，统一调度。
3. 6
超速保护校验仪对超速保护开关和保护装置能否满足设计要求进行校验的专用设备，
4校验前检验方法的要求和步骤
4.1资料审查 4.1.1机械原理图应符合设计要求，超速保护装置应有出厂合格证。 4.1.2电气原理图和超速保护电路的设置应满足GB50256和GB50278要求。 4.2实物检查 4.2.1起重机选用的超速开关规格型号与设计图纸应一致，铭牌、封记完好，安装、连接应可靠，应符合GB50278的要求。 4.2.2超速保护电路：
a）触点应为常闭触点； b）超速保护电路不能并联，不能有其他信号的输入，逻辑上不能有信号自保持状态（回路中的状
态检测、指示回路除外）；
c）如果该保护电路通过一集成保护装置实现，则该装置应该有出厂合格证明； d）电路导线选择、布线应符合GB50256的要求。
4.3动作试验
在超速开关的控制回路中，串联一个足够容量（满足安全分断控制回路要求）的开关，选择吊具下
方空旷场地，并设置隔离区，起重机以额定速度空载下降，断开该开关，检验电机应能停止运转、制动器应能可靠制动，并测量制停距离应符合要求
5 校验要求
5.1校验设备要求
校验设备应满足如下条件： a）应有一标准转速发生装置，该装置有足够的输出力矩 b）应有速度检测记录装置，该装置速度测量精度应满足GB/T22414一2008的要求。 ）测量仪器仪表，须检定的要经过检定并在有效期内
5.2校验环境要求 5.2.1基本要求
