中华人民共和国行业标准
CJJ/T78-2010 备案号J1137-2010

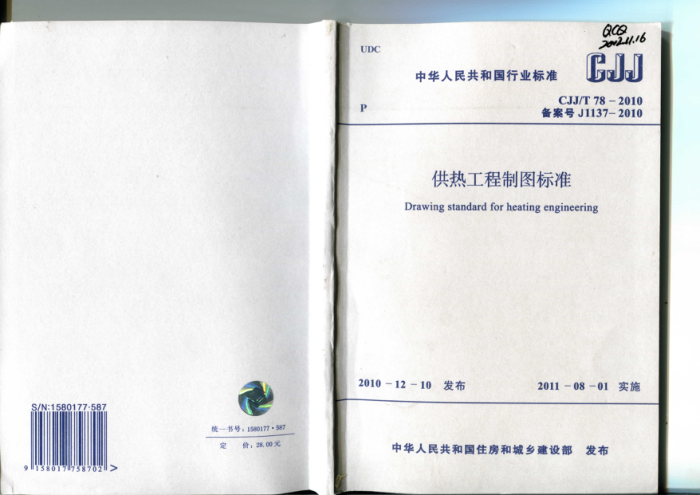

供热工程制图标准 Drawing standard for heating engineering
2010-12-10发布
2011-08-01实施
统一书号：1580177·587
价：28.00元
中华人民共和国住房和城乡建设部 发布
定 中华人民共和国行业标准
供热工程制图标准 Drawing standard for heating engineering
CJJ/T 78-2010 J 11372010
批准部门：中华人民共和国住房和城乡建设部施行日期：201 1 年8 月 1 日
中国计划出版社
北 京 中华人民共和国住房和城乡建设部公告
第844号
关于发布行业标准 《供热工程制图标准》的公告
现批准《供热工程制图标准》为行业标准，编号为CJJ/T78一2010，自2011年8月1日起实施。原供热工程制图标准》CJ/T78—97 同时废止。
中华人民共和国行业标准供热工程制图标准
本标准由我部标准定额研究所组织中国计划出版社出版发行。
CJJ/T 78-2010
☆
中华人民共和国住房和城乡建设部
中国计划出版社出版
(地址：北京市西城区木棵地北里甲11号国宏大厦C座4层）
二O一〇年十二月十日
(邮政编码：100038电话：6390643363906381)
新华书店北京发行所发行世界知识印刷厂印刷
850×1168毫米1/322.875印票72千字10插真
2011年8月第1版2011年8月第1次印刷
印数1—40000册
☆
统书号：1580177·587
定价；28.00元 前言
根据住房和城乡建设部《关于印发（2008年工程建设标准规范制订、修订计划（第一批))的通知》（建标[2008]102号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外的先进标准，并在广泛征求意见的基础上，修订了本标准。
本标准主要技术内容包括：总则、基本规定、制图、常用代号和图形符号、锅炉房图样画法、供热管网图样画法、热力站和中继泵站图样画法。
本次修订的主要内容为： 1.增加了锅炉房、供热管网和热力站图样画法的一般规定，规
定了各图样画法中的共同标准；
2.反映近年来供热领域新技术和新产品的发展，增加了相关的图形符号；
3.使各项规定更加适合于计算机制图的特点。 本标准由住房和城乡建设部负责管理，由哈尔滨工业大学负
责具体技术内容的解释。执行过程中如有意见或建议，请寄送哈尔滨工业大学（地址：哈尔滨市南岗区黄河路73号哈尔滨工业大学，邮政编码；150090)。
本标准主编单位：哈尔滨工业大学本标准参编单位：泛华建设集团有限公司
北京市煤气热力工程设计院有限公司中国五洲工程设计有限公司北京特泽热力工程设计有限责任公司
本标准主要起草人：邹平华廖嘉瑜刘芃金艺花
. 1 .
