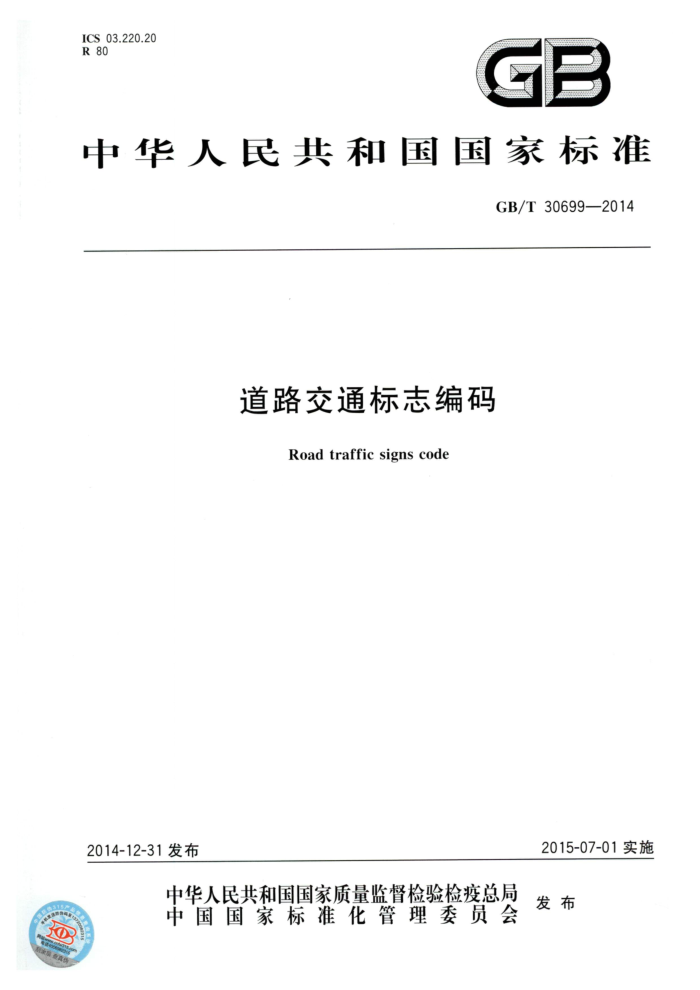

ICS 03.220.20 R 80
GB
中华人民共和国国家标准
GB/T30699—2014
道路交通标志编码
Roadtraffic signscode
2015-07-01实施
2014-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
O GB/T30699—2014
目 次
前言范围
1 2 3 术语和定义 4
规范性引用文件
编码分类、原则与结构 4.1 分类原则 4.2 编码原则 4.3 编码结构标志分类与代码
5
5.1 标志分类一级代码 5.2 标志分类二级代码 5.3 标志分类三级代码 5.4 标志分类四级代码 5.5 标志分类五级代码 5.6 标志分类六级代码· 5.7 标志分类七级代码. 5.8 组合标志附录A（规范性附录） 交通标志编码
11 22 31 32 33 GB/T 30699—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国交通运输部提出本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)归口。 本标准起草单位：交通运输部公路科学研究院、新疆交通建设集团股份有限公司、北京中交华安科
技有限公司。
本标准主要起草人：姜明、沈金生、王宏江、王璇、显遂。 GB/T30699—2014
道路交通标志编码
1范围
本标准规定了道路交通标志编码的分类、编码原则与结构以及各种类道路交通标志的代码等内容。 本标准适用于道路交通标志编码信息的采集、处理和交换。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB 5768- 2009 道路交通标志和标线 第2部分：道路交通标志
3 术语和定义
下列术语和定义适用于本文件
3.1
道路交通标志编码 road traffic signs code GB5768.2中 中道路交通标志的数字化编码固定组合 the fixed combination GB5768.2中要求的需要组合使用的标志
3.2
4编码分类、原则与结构
4.1 分类原则 4.1.1 交通标志编码的分类应与GB5768.2中对道路交通标志的分类属性或特征相对应。 4.1.2 分类应同时考虑兼容性，并与有关标准协调一致 4.2 编码原则 4.2.1GB5768.2中规定的每一种类交通标志都应有一个专属编码。 4.2.2 编码内各级代码应预留编码。应用GB5768.2规定以外的标志或本标准代码表中或附录A中没有的道路交通标志，应根据本标准规定的编码规则顺序进行编码、 4.2.3 当某种标志的某一级代码没有统一规定的代码时，应采用“00”补齐。
4.3 编码结构
一个道路交通标志编码由七级代码组成。前六级代码表示标志的顺序码，第七级前两个代码表示标志的颜色，第七级后两个代码表示标志的形状。编码由一级向七级顺序排列。
编码结构分为七级：
编码分类一级代码为两位数字码，代表道路交通标志第一层顺序码；
1 GB/T30699—2014
编码分类二级代码为两位数字码，代表道路交通标志第二层顺序码；编码分类三级代码为两位数字码，代表道路交通标志第三层顺序码；编码分类四级代码为两位数字码，代表道路交通标志第四层顺序码；编码分类五级代码为两位数字码，代表道路交通标志第五层顺序码；编码分类六级代码为两位数字码，代表道路交通标志第六层顺序码；编码分类七级代码为四位数字码，前两位代表颜色，后两位代表形状。
编码形式见图1。 XX-XX XX-XX 区-区区-区区
编码分类七级代码（四位数字，前两位代表颜色，后两位代表形状）编码分类六级代码（两位数字，顺序码第六层）编码分类五级代码（两位数字，顺序码第五层）编码分类四级代码（两位数字，顺序码第四层）编码分类三级代码（两位数字，顺序码第三层）编码分类二级代码（两位数字，顺序码第二层）编码分类一级代码（两位数字，顺序码第一层）
图1道路交通标志编码结构
5
标志分类与代码
5.1 标志分类一级代码
级代码见表1。
表 1 一级代码
代码 10 静态标志 20 可变信息标志
信 息
5.2 标志分类二级代码
二级代码见表2。
表2 二级代码
代码 10 主标志 20 辅助标志
信 息
5.3 标志分类三级代码 5.3.1 主标志
三级代码
主标志代码见表3。
2
