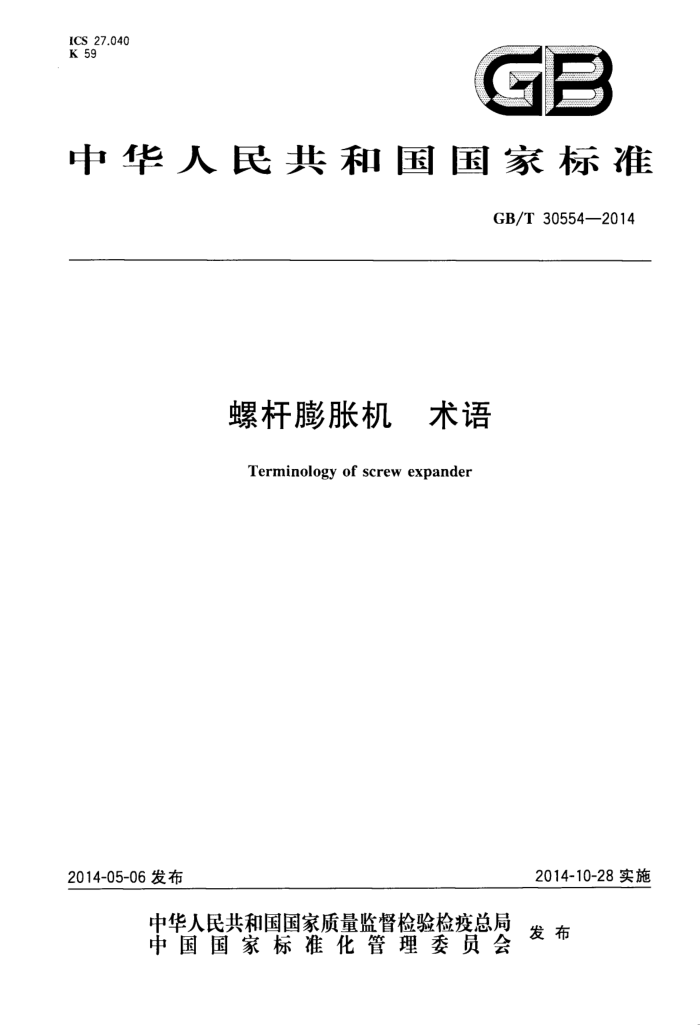

ICS 27.040 K 59
中华人民共和国国家标准
GB/T 30554—2014
螺杆膨胀机 术语 Terminology of screw expander
2014-10-28 实施
2014-05-06 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 30554-2014
目 次
前言范围
1
2螺杆膨胀机 2.1 螺杆膨胀机种类与型式 2.2 螺杆膨胀机一般术语、原理与设计 2.3 螺杆膨胀机结构与零部件 2.4 螺杆膨胀机辅助设备 .... 2.5 螺杆膨胀机(组)性能与试验 3螺杆膨胀机热力系统及旁路系统··
......
8
3.1 螺杆膨胀机热力系统 ...* 3.2 螺杆膨胀机热旁路系统 4凝汽设备 4.1凝汽设备种类与型式
..
.9
凝汽设备一般术语、原理与设计.
4.2 4.3 凝汽设备结构与零部件 4.4 凝汽设备的辅助设备 4.5 凝汽设备的性能与试验
10 10
...
D.. ..
...... .- .
... .
5蒸发器设备· 5.1蒸发器设备种类与型式 5.2 蒸发器设备一般术语、原理与设计 5.3 蒸发器设备结构与零部件 5.4 蒸发器设备的辅助设备 5.5 性能与试验索引
1 1
1 1 12 12 12 13
4 GB/T 30554--2014
前 言
本标准按照 GB/T 1.1一2009 给出的规则起草本标准由中国电器工业协会提出。 本标准由全国螺杆膨胀机标准化技术委员会(SAC/TC 512)归口。 本标准主要起草单位：江西华电电力有限责任公司。 本标准主要参加起草单位：中科院工程热物理研究所、上海交通大学、西安热工研究院、合肥通用机
械研究院。
本标准主要起草人：胡达、余岳峰、陈焕倬、宣喻龙、施延洲、朱斌祥。
Ⅲ GB/T 30554—2014
螺杆膨胀机术语
1范围
本标准界定了螺杆膨胀机(组)及附属装置的专用名词术语。 本标准适用于螺杆膨胀机行业制定标准及编写技术文件，编写和翻译专业手册、教材及书刊时也可
参照使用。
2 螺杆膨胀机
2.1螺杆膨胀机种类与型式 2.1.1
螺杆膨胀机 screw expander 工质在带有螺旋槽的转子的机壳内膨胀，推动转子旋转，并通过转子对外输出功的容积式膨胀机。
2.1.2
双螺杆膨胀机twin screw expander 由两个螺杆彼此啮合组成的螺杆式膨胀机。
2.1.3
单螺杆膨胀机single screw expander 由一个螺杆和两个或者更多星轮组成的螺杆式膨胀机。
2.1.4
背压式螺杆膨胀机组 back pressure screw expander uni 将高于大气压力的排汽用于供热或其他用途的螺杆膨胀机及附属系统。
2.1.5
凝汽式螺杆膨胀机组condensate screw expander unit 排汽直接进人凝汽器的螺杆膨胀机及附属系统。
2.1.6
有机朗肯循环螺杆膨胀机组organic Rankine cycle screw expander unit 有机朗肯循环螺杆膨胀机组主要由螺杆膨胀机、蒸发器、冷凝器和工质泵等组成。余热流体先通过
蒸发器加热低沸点工质，产生蒸汽后推动螺杆膨胀机转动，排汽在冷凝器中凝结后由工质泵送至蒸发器循环使用。通常亦称双循环螺杆膨胀机组 2.2 螺杆膨胀机一般术语、原理与设计 2.2.1
节流调节 throttle governing 通过控制调节阀开度对蒸汽节流改变流量、参数以控制螺杆膨胀机功率的调节方式。
2.2.2
旁路调节 bypass governing 通过控制旁路阀开度从而调节螺杆膨胀机功率的调节方式。
1 GB/T 30554—2014
2.2.3
排汽 exhaust vapor 自螺杆膨胀机排出的蒸汽。
2.2.4
暖机warm up 送人少量蒸汽使螺杆膨胀机在一定转速或一定负荷下维持一段时间运行，使其各部件均匀受热的
操作过程。 2.2.5
启动 start-up 螺杆膨胀机从开始盘车、冲转、暖机、升速、定速、并网带负荷至额定值的全部运行过程。
2.2.6
限负荷运行　load limit operation 通过功率限制器控制调节阀的开度，使负荷不超过给定值的运行。
2.2.7
空负荷运行 Fno-load operation 机组维持规定转速空转或并网不带负荷的运行。
2.2.8
调频运行 F speed governing operation 通过调节系统的作用来增减机组负荷，以控制电力系统频率的运行。
2.2.9
动平衡 dynamic balancing 调整转动零部件的质量分布，使其在旋转状态下测得的力和力偶的不平衡量小于允许范围的工艺
过程。 2.2.10
入参数inlet parameters 螺杆膨胀机人口流体的压力、温度、流量、干度等参数的总称。
2.2.11
出口参数 outlet parameters 螺杆膨胀机出口流体的压力、温度、流量、干度等参数的总称。
2.2.12
入口流体流量inlet flow rate 进入螺杆膨胀机主汽阀的流体流量。
2.2.13
长径比 length-diameter ratio 螺杆带型线部分的长度与阳螺杆(转子)外径之比。
2.2.14
膨胀比 volumetric expansion ratio 螺杆膨胀机膨胀终了封闭体积流量与进口终了封闭体积流量之比。
2.2.15
进汽角 flow inlet angle 进汽过程阴、阳转子旋转的角度。
2 GB/T 30554--2014
2.3.6
径向轴承journal bearing 支持轴承承受螺杆膨胀机主机阴、阳转子径向载荷的滚动轴承或滑动轴承。
2.3.7
推力轴承thrust bearing 止推轴承承受螺杆膨胀机阴阳转子轴向载荷的轴承。
2.3.8
轴承座bearing pedestal 装在螺杆膨胀机的汽缸体或基础上用来支撑轴承的构件。
2.3.9
汽封 steam seal 防止蒸汽从动、静部件之间的间隙处过量泄漏，或空气从轴端处漏人腔体的密封装置。
2.3.10
油封 oil seal 以油为密封介质，防止螺杆膨胀机轴端泄漏的密封装置。
2.3.11
迷宫式油封　labyrinth oil seal 采用甩油盘式结构的非接触旋转的密封装置。
2.3.12
机械密封 f mechanical seal 防止转子与前、后端座内腔的冷却水、润滑油及工作介质之间泄漏的装置。
2.3.13
密封水套 sealed water jacket 以水为密封介质，防止转子轴端泄漏并使机体降温的装置。
2.3.14
同步齿轮 synchronizing gear 一对与阴、阳转子的转速比相同的齿轮，大齿轮与阴转子转速相同，小齿轮与阳转子转速相同，阴转
子的齿数与阳转子的齿数比等于大齿轮齿数与小齿轮的齿数比。 2.3.15
联轴器coupling 螺杆膨胀机机组中连接各机构中的转动轴用以传递动力的连接器。
2.3.16
叠片挠性联轴器 flexible laminated membrane coupling 采用叠片形式，使主、从动轴两轴线有一定程度的相对位移的联轴器。
2.3.17
减速机speed reducer 减速机是一种动力传送机构，利用齿轮的速度转换，将螺杆膨胀机的转速减少到驱动设备包括发动
机所要的转速。
4 GB/T 30554-2014
2.3.18
调速控制系统 speed control system 调速装置中感受螺杆膨胀机转速变化，并根据输出相应物理量变化信号控制调节（汽）阀动作的转
速控制系统。 2.3.19
背压调节器 back pressure regulator 通过控制排汽管上的调节阀，以调节螺杆膨胀机背压的装置。
2.3.20
温度传感器 temperature sensor 能感受温度并转换成可用输出信号的传感器。
2.3.21
压力传感器 pressure sensor 能感受压力并转换成可用输出信号的传感器。
2.3.22
转速传感器 speed sensor 能感受转速并转换成可用输出信号的传感器。
2.3.23
保温层 insulation layer 为防止与减少螺杆膨胀机的热量向环境散失，在螺杆膨胀机及管道等外表面敷设的保温材料。
2.3.24
覃壳 cover enclosure 在螺杆膨胀机和辅助设备外面加设的金属罩，或装有隔音材料的金属罩，以起到隔音和装饰作用。
2.3.25
阳转子male rotor 由中间带凸形螺旋面，两端配轴承和机械密封的旋转件，对外输出扭矩。也称阳螺杆。
2.3.26
阴转子 female rotor 由中间带凹形螺旋面，两端配轴承和机械密封的旋转件。也称阴螺杆。
2.4螺杆膨胀机辅助设备 2.4.1
主油泵 main oil pump 与螺杆膨胀机相连的能供给齿轮、轴承、变速箱润滑用油的油泵。
2.4.2
辅助油泵 auxiliary oil pump 在螺杆膨胀机启动和停机过程中或在主油泵发生故障时供给调节阀或润滑用油的油泵。
2.4.3
油箱　oil tank 螺杆膨胀机冷却润滑用油系统中贮存一定油量的容器。
2.4.4
排油气装置 oil tank gas exhauster 排除油箱中的空气、湿气及油气等的装置。
5
