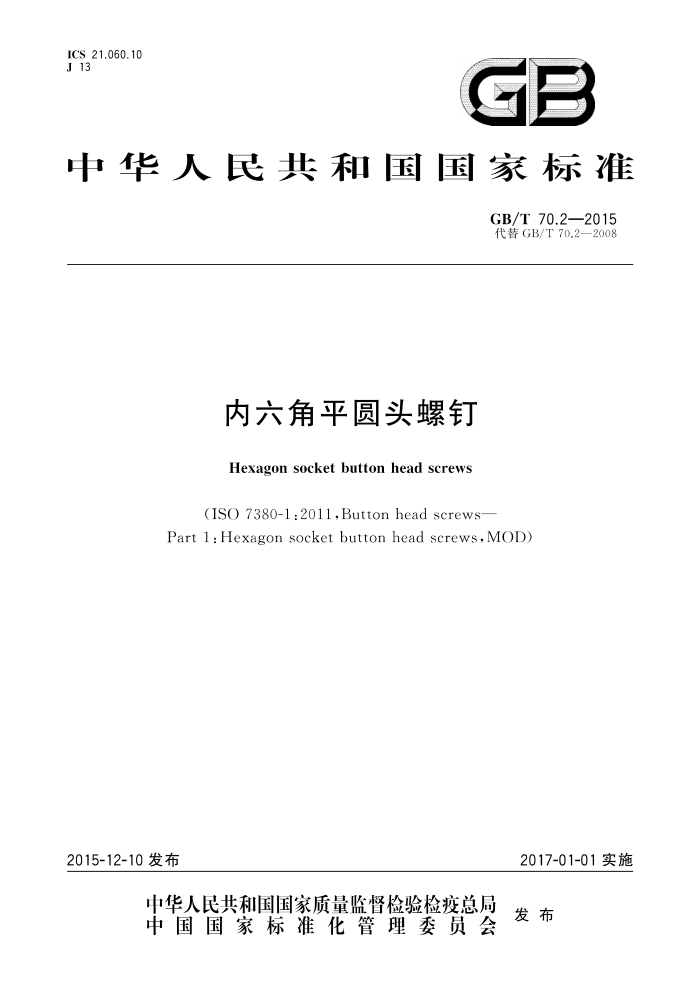

ICS21.060.10 J 13
GB
中华人民共和国国家标准
GB/T 70.2—2015 代替GB/T70.2—2008
内六角平圆头螺钉
Hexagon socket button head screws
(ISO7380-l:20ll,Buttonheadscrews-
Part l:Hexagon socket button head screws,MOD)
2015-12-10发布
2017-01-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 70.2—2015
前言
GB/T70“内扳螺钉（内六角部分）”系列国家标准包括： GB/T70.1内六角圆柱头螺钉；
GB/T70.2内六角平圆头螺钉； GB/T70.3内六角沉头螺钉；
-GB/T70.4内六角平圆头凸缘螺钉；
1
-
一GB/T5281内六角圆柱头轴肩螺钉。 本部分是GB/T70的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T70.2一2008《内六角平圆头螺钉》，与GB/T70.2一2008相比，主要变化如下：一明确了本部分规定的螺钉产品属于“降低承载能力的紧固件产品”（见第1章、表2、表3）；
给出了用于“粗阶梯实线与无阴影区之间的螺纹长度6”（见表1)；调整并增加了螺钉的长度规格，如M3的最大长度规格从12mm增加为30mm、M16从 50mm增加为90mm（见表1）；
一对钢螺钉，取消表面氧化处理，增加不经处理（见表2）；
增加了不锈钢螺钉产品（见第1章、表2、表3）；一增加了"012.9级”（见第1章、表2、表3）；一增加了“当考虑使用012.9/012.9级时，应谨慎从事。紧固件制造者的能力、服役条件和拧紧
方法都应仔细考虑。除表面处理外，使用环境也可能造成紧固件的应力腐蚀开裂”（见表2 角注*）；
一增加了“对012.9/012.9级的螺钉应避免电镀处理；更多的信息见GB/T5267.1。”（见表2角
注"）； -增加了不锈钢钝化处理技术要求按GB/T5267.4（见表2）。
本部分使用重新起草法修改采用IS07380-1：2011《平圆头螺钉 厂第1部分：内六角平圆头螺钉》 （英文版）。
与ISO7380-1：2011相比，主要修改如下：一在引用文件中，用我国标准代替国际标准（见第2章）；
-ISO7380-1对降低承载能力螺钉“性能等级”与"标志代号”表述有误，本部分未予采用（见第4 章和第5章）： -ISO7380-1未规定包装技术要求，本部分予以规定（见表2）；
一表2中角注改为：“由于头部结构的原因，.·..·持续进行拉力试验，直至拉断，断裂可能发生
在螺纹部分、头部、杆部或头杆接合处。”（见表2）；一ISO7380-1未规定表面氧化处理，以及不锈钢钝化处理技术要求，本部分予以规定（见表2、
5.2); -ISO7380-1未规定简化标记，本部分给出简化的标记示例（见5.2）。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：浙江东明不锈钢制品股份有限公司、宁波金鼎紧固件有限公司、上海标五高
- GB/T 70.2—2015
强度紧固件有限公司、宁波中斌紧固件制造有限公司。
本部分由全国紧固件标准化技术委员会秘书处负责解释本部分所代替标准的历次版本发布情况为：
GB70—1958.GB 70—1966.GB70—1976、GB70—1985、GB/T70.2—2000、GB/T70.2—2008
Ⅱ GB/T 70.2—2015
内六角平圆头螺钉
1范围
GB/T70的本部分规定了螺纹规格为M3～M16、性能等级为08.8、010.9、012.9、012.9、A2-070、 A2-080、A3-070、A3-080、A4-070、A4-080、A5-070和A5-080级、产品等级为A级，按表3降低承载能力的内六角平圆头螺钉的型式尺寸、技术条件和标记。
本部分适用于使用内六角扳手拧入机体内螺纹的内六角平圆头螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2紧固件外螺纹零件的末端（GB/T2一2001，idtISO4753：1999） GB/T 70.5 内六角量规（GB/T70.5—2008,ISO23429：2004，IDT） GB/T 90.1 紧固件 验收检查（GB/T90.1—2002,idtISO3269：2000) GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T193一2003，ISO261：1998，MOD） GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009，
MOD)
GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱（GB/T3098.6一2014，ISO3506-1： 2009,MOD)
GB/T 3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，ISO4759-1：2000， IDT)
GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT） GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4一2009，ISO16048：2003，
IDT)
GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一1985，eqV ISO225:1983)
GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱一般要求（GB/T5779.1一2000，idt ISO 6157-1:1988)
GB/T 5779.3 紧固件表面缺陷 螺栓、螺钉和螺柱特殊要求（GB/T5779.3一2000，idt ISO 6157-3:1988)
GB/T9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145一2003，ISO965-2：1998， MOD)
GB/T 16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
1 GB/T70.2—2015
3尺寸
螺钉型式尺寸见图1和表1。 尺寸代号和标注符合GB/T5276的规定。
(b)
(e/2)/3c
说明：
带无螺纹杆部的螺钉头下圆角半径：全螺纹螺钉头下圆角半径。
r,-
“在lamim范围内，d。应符合规定。 b按GB/T2倒角端或对M4及其以下“辑制末端”。 “不完整螺纹的长度u≤2P。 d内六角口部允许倒圆或沉孔， 。对切制内六角，当尺寸达到最大极限时，由于钻孔造成的过切不应超过内六角任何一面长度（e/2)的1/3 「允许制造的型式。
图 1 GB/T 70.2—2015
表1尺寸 M5
单位为毫米
螺纹规格d
M6 1 24 6.8
M10 M12 M16
M3 0.5 0.7 0.8
M4
M8 1.25 1.5 1.75 28
Pn
2 44
bh d. dk d i. d. dw ecd A
20 4.7 7.60 9.50 10.50 14.00 17,50 21.00 28.00
22 5.7
32 11.2 13.7 17.7
α max max min α max min min min max min max min min min 公称 max min min min
18 3.6 5.70 5.40 7.24 9.14 10.07 13.57 17.07 20.48 27.48 2.6
36
9.2
7.7 8
10.0 12.0 16.0
3.8 4
5.0 5
6.0 6
12
3 2.86 3.82 4.82 5.82 7.78 9.78 11.73 15.73 5.00 6.84 8.74 9.57 13.07 16.57 19.68 26.68 2.303 2.873 3.443 4.583 5.723 6.863 9.149 11.429 1.65 2.20 2.75 3.30 4.40 5.50 6.60 8.80
10
16
3.00 4.10 5.20 6.24
8.44
1.40 3.70 4.60 5.75 6.15 7.95 9.80 11.,20 15.30 3.30 0.10 0.20 0.20 0.25 0.40 0.40 0.60 0.60 0.30 0.40 0.45 0.50
1.95
2.50
ri r. r:
4.20 5.25 5.65 7.45 9.20 10.50 14.50
0.70 1.10 1.10 6
0.70 L 5.140 5.020 6.020 8.025 10.025
2.5
2 2.080 2.580 2.020 2.520 1.04 1.30 1.56 2.08 2.60 3.12 4.16 5.20 0.20
3 3.080 3.020
8 8.175 10.175
10
sd
4.095 4.020
6.140
0.30 M3
0.38
0.74 M4
1.05
1.45 M5
1.63
2.25 M6
&
螺纹规格d
l和 1g max
1"
Ia max
1: min
1 min
Lz max
Is min
1. min
Lz max
公称 min max
5.76 6.24
6
8 7.71 8.29 10 9.71 10.29 12 11.65 12.35 16 15.65 16.35 20 19.58 20.42 25 24.58 25.42 4.5 30 29.58 30.42 9.5 35 34.5 35.5 40 39.5 40.5 45 44.5 45.5 50 49.5 50.5 55 54.4 55.6 60 59.4 60.6
7 12
6.5 11.5 16.5
10 15 20
4 9 14 19 24
00 13 18 23 28
11 16 21 26 31 36 3
6 11 16 21 26 31 GB/T70.2—2015
表1(续）
单位为毫米 M16
M10
M12
M8
螺纹规格d
l，和
1"
公称 min max 1. Is . Is 1s Le 1. L
min max min max min max
min max
12 11.65 12.35 16 15.65 16.35 20 19.58 20.42 25 24.58 25.42 30 29.58 30.42 35 34.5 35.5 40 39.5 40.5 5.75 45 44.5 45.5 10.5 50 49.5 50.5 15.75 22 10.5 18 55 54.4 55.6 20.75 27
12 17
5.5
13
23 28 33 38 48 58
15.5 20.5 25.5 30.5 40.5 50.5
10.25 15.25 24 20.25
19
60 59.4 60.6 25.75 32 65 64.4 65.6 30.75 37 70 69.4 70.6 35.75
29 34 44 54
11 16 26 36
21 26 36 46
42 52
25.25 35.25 45,25
80 79.4 80.6 45.75 90 89.4 90.6 P 螺距。
用于粗阶梯实线与无阴影区之间的长度。
e m = 1.14 min o de和s内六角尺寸综合测量，见GB/T70.5。 粗阶梯实线间为优选长度范围。 阴影区内长度的螺钉制成全螺纹（距头部3P以内）。长度在阴影区以下的1。和1。尺寸按下式计算： Ig.mx=l公称—b;1s.min=l.max—5P
技术条件和引用标准
4
技术条件和引用标准见表2。
表2 技术条件和引用标准
材料通用技术条件
钢
不锈钢
GB/T 16938
公差标准
012.9级：5g6g其他等级：6g
螺纹
GB/T 193,GB/T 9145
4 GB/T70.2—2015
表2（续）
材料
钢
不锈钢
A2-070、A3-070、A4-070、A5-070 A2-080、A3-080、A4-080、A5-080
性能等级标准产品等级标准
08.8,010.9.012.9/012.9*
机械性能
GB/T 3098.1b
GB/T 3098.6°
A GB/T 3103.1
公差
不经处理电镀"技术要求按GB/T5267.1 非电解锌片涂层技术要求按 GB/T 5267.2 如需其他技术要求或表面处理，应由供需协议 012.9/012.9级按GB/T5779.3
简单处理不锈钢钝化处理技术要求按GB/T5267.4
表面处理
表面缺陷
其他按GB/T5779.1
验收及包装
GB/T 90.1,GB/T 90.2
当考虑使用012.9/012.9级时，应谨慎从事。紧固件制造者的能力、服役条件和拧紧方法都应仔细考虑。除表面处理外，使用环境也可能造成紧固件的应力腐蚀开裂。 由于头部结构的原因，这类螺钉可能不符合GB/T3098.1规定的最小拉力载荷。然而，此类螺钉还应符合 GB/T3098.1对各个性能等级规定的其他材料和性能要求。另外，当按GB/T3098.1对螺钉实物进行拉力试验时，螺钉应能承受表3给出的最小拉力载荷而不断裂。持续进行拉力试验，直至拉断，断裂可能发生在螺纹部分、头部、杆部或头杆接合处由于头部结构的原因，这类螺钉可能不符合GB/T3098.6规定的最小拉力载荷。然而，此类螺钉还应符合 GB/T3098.6对各个性能等级规定的其他材料和性能要求。另外，当按GB/T3098.6，以及表3给出的最小拉力载荷对螺钉实物进行拉力试验时，螺钉应能承受，而不断裂。持续进行拉力试验，直至拉断，断裂可能发生在螺纹部分、头部、杆部或头杆接合处。 对012.9/012.9级的螺钉应避免电镀处理；更多的信息见GB/T5267.1。
表3 3内六角平圆头螺钉最小拉力载荷
性能等级 012.9/012.9* 最小拉力载荷/N 4 910 8560 13 800 19 600 35 700 56600 82 400 154 000
螺纹规格d
08.8 "
010.9*
0704
080 b
M3 M4 M5 M6 M8 M10 M12 M16 1GB/T3098.1规定值Fm，min的80%。 bGB/T3098.6规定值Fm-mim的80%。
3 220 5 620 9 080 12 900 23 400 37 100 53 900 100 000
4 180 7 300 11 800 16 700 30 500 48 200 70 200 130 000
2 810 4 910 7 950 11 200 20 400 32 400 47 200 87 900
3 220 5 620 9 080 12 900 23 400 37100 53 900 100 000
