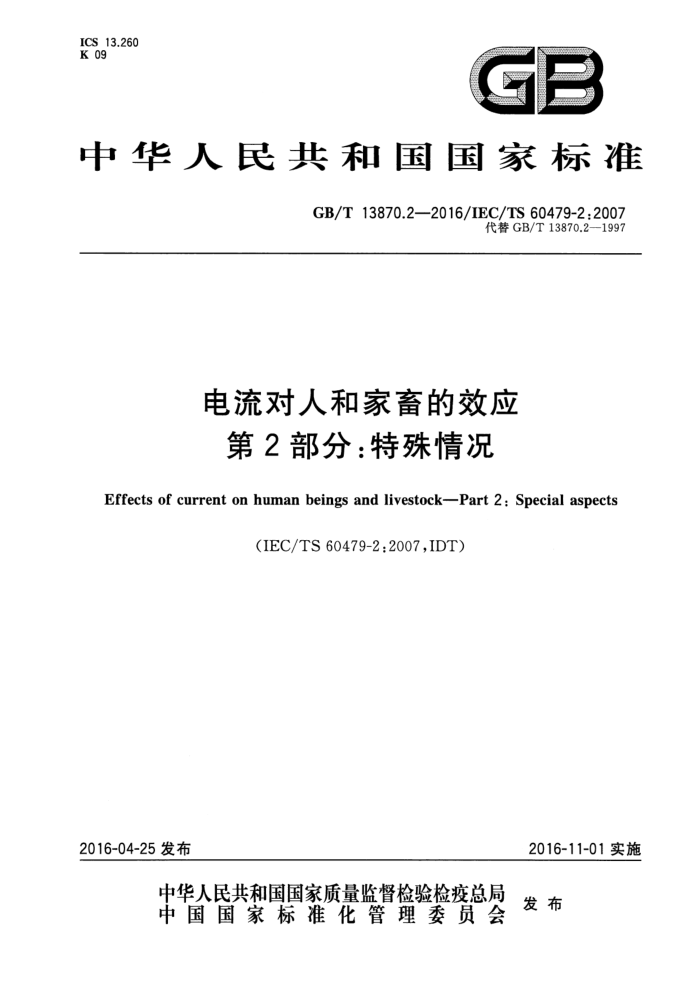

ICS13.260 K 09
中华人民共和国国家标准
GB/T13870.2—2016/IEC/TS60479-2:2007
代替GB/T13870.2—1997
电流对人和家畜的效应
第2部分：特殊情况
Effects of current on human beings and livestock-Part 2: Special aspects
(IEC/TS 60479-2:2007,IDT)
2016-11-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13870.2—2016/IEC/TS60479-2:2007
目 次
前言 1范围 2 规范性引用文件 3 术语和定义 4频率100Hz以上的交流电流的效应 5特殊波形电流的效应 6具有相位控制的交流电流的效应 7具有多周波控制的交流电流的效应 8混合频率下等效电流阈值的估算重复脉冲电流对心室纤维性颤动阈的影响
.:
±2
14
16 16
9
10电流通过浸人水中人体的效应 11短时单向单脉冲电流的效应参考文献
19
22 28
..
图150Hz/60Hz～1000Hz频率范围内感知阅的变化图250Hz/60Hz～1000Hz频率范围内摆脱阈的变化图350Hz/60Hz～1000Hz频率范围内心室纤维性颤动阈的变化，电击持续时间大于一个
心搏周期且电流由纵向通路通过人体躯干
图41000Hz～10000Hz频率范围内感知阈的变化图51000Hz～10000Hz频率范围内摆脱阅的变化图6纯直流、纯交流以及各种交直流比率的合成波形图7男人、女人和儿童的摆脱阈图850Hz/60Hz交直流合成波形的99.5百分位的摆脱阈图9具有相同心室纤维性颤动可能性的交直流合成电流图10 交流整流电流的波形图11 具有相位控制的交流电流波形图12 具有多周波控制的交流电流的波形图13 各种功率控制度的多周波控制交流电流的心室纤维性颤动阈（平均值）图14 由四个单向矩形脉冲组成的连续脉冲(100mA0.01s/0.5s）图15 由四个单向矩形脉冲组成的连续脉冲(100mA1s/0.5s) 图16 由四个单向矩形脉冲组成的连续脉冲（100mA1s/1s）* 图17 矩形脉冲、正弦脉冲和电容器放电的电流波形
.
1
12 13
1
15 .17
18
18
23
T GB/T13870.2—2016/IEC/TS60479-2:2007
图18具有相同比致额能量和相同电击持续时间的矩形脉冲、正弦脉冲和电容器放电的电流
波形·
24 25 26
图19 9电容器放电的感知阈和痛觉阅（双手干燥，大接触面积）图 20 脉冲电流的心室纤维性颜动阈
表1连续脉冲中每个脉冲的心室纤维性颜动阅值的估算示例表2典型水溶液的电阻率表3典型人体组织的电阻率表4不同的水溶液电阻率和电源阻抗特性条件下通过人体的电流状况
17 19 20 21
Ⅱ GB/T13870.2—2016/IEC/TS60479-2:2007
前言
GB/T13870《电流对人和家畜的效应》分为以下5个部分：
第1部分：通用部分；第2部分：特殊情况；第3部分：电流通过家畜躯体的效应；第4部分：雷电流通过人体和家畜躯体的效应；第5部分：生理效应的接触电压阈值。
本部分是GB/T13870的第2部分。 本部分按照GB/T1.1一2009和GB/T20000.2—2009给出的规则起草。 本部分代替GB/T13870.2一1997《电流对人和家畜的效应第2部分：特殊情况》，本部分与
GB/T13870.2—1997相比，主要技术变化如下：
一进一步完善如下技术内容：通过人体的频率范围在15Hz100Hz之间的具有直流分量的交流电流、具有相位控制的交流电流以及具有多周波控制的交流电流的效应（见第5章、第6章、 第7章）；增加了混合频率下等效电流阈值的估算（见第8章）；增加了重复脉冲电流对心室纤维性颤动阈值的影响（见第9章）；增加了电流通过浸人水中人体的效应（见第10章）。 本部分使用翻译法等同采用IEC/TS60479-2：2007（第3版）《电流对人和家畜的效应第2部分：
-
特殊情况》。本部分与IEC/TS60479-2：2007（第3版）相比，章条编号完全一致，技术内容完全相同，但做了以下编辑性修改：
用小数点符号“.”代替小数点符号“，”；删去了IEC标准的“前言”。
本部分由全国建筑物电气装置标准化技术委员会（SAC/TC205)提出并归口。 本部分起草单位：中国航空规划建设发展有限公司（原中国航空工业规划设计研究院）、中机中电设
计研究院有限公司。
本部分主要起草人：牛辩、逐霞、张琪、王颖、刘叶语、丁杰、王厚余。 本部分所代替标准的历次版本修订情况为：
-GB/T13870.2—1997
E GB/T13870.2—2016/IEC/TS60479-2:2007
电流对人和家畜的效应第2部分：特殊情况
1范围
GB/T13870的本部分阐述了频率在100Hz以上的正弦交流电流通过人体的效应本部分还给出了具有直流分量、具有相位控制和具有多周波控制的交流电流通过人体的效应，但这
些结论仅适用于频率在15Hz100Hz之间的交流电流。
注1：其他波形电流的效应正在研究中。 本部分进一步阐述了单个单向波形的矩形脉冲、正弦脉冲和电容器放电引起的脉冲形式的电流通
过人体的效应。
注2：连续脉冲电流的效应正在研究中。 所给出的数据适用于持续时间在0.1ms10ms(包含10ms)之间的脉冲电流。对于持续时间在
10ms以上的脉冲电流，应参照GB/T13870.1一2008图20中的数据。
本部分仅考虑了驱体接触电气装置而产生的传导电流，这一点与GB/T13870.1一2008和
GB/T13870.3相同。并未涉及暴露在外部电磁场下而产生的躯体感应电流。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13870.1一2008电流对人和家畜的效应第1部分：通用部分 GB/T13870.3电流对人和家畜的效应第3部分：电流通过家畜驱体的效应 GB/T12113接触电流和保护导体电流测量方法
3术语和定义
GB/T13870.1一2008中界定的以及下列术语和定义适用于本文件。 注：部分术语的定义摘自GB/T2900《电工术语》国际电工辞典IEV，这些引用已在参考文献[27J[28]中列出）。
3.1
频率系数 frequency factor Ff 频率为f时产生相应生理效应的阈电流值与50Hz/60Hz时的阅电流值之比。 注：对于感知、摆脱和心室纤维性题动，其频率系数是各不相同的。
3.2
相位控制 phase control 改变电子阀器件或阀臂在周期内导电开始时刻的过程。 [GB/T2900.33—2004,551-16-23
3.3
相位控制角（电流延迟角）I phase control angle (current delay angle) 电流导通的起始瞬间由于相位控制而延迟的时间间隔，以电角度表示。
1
