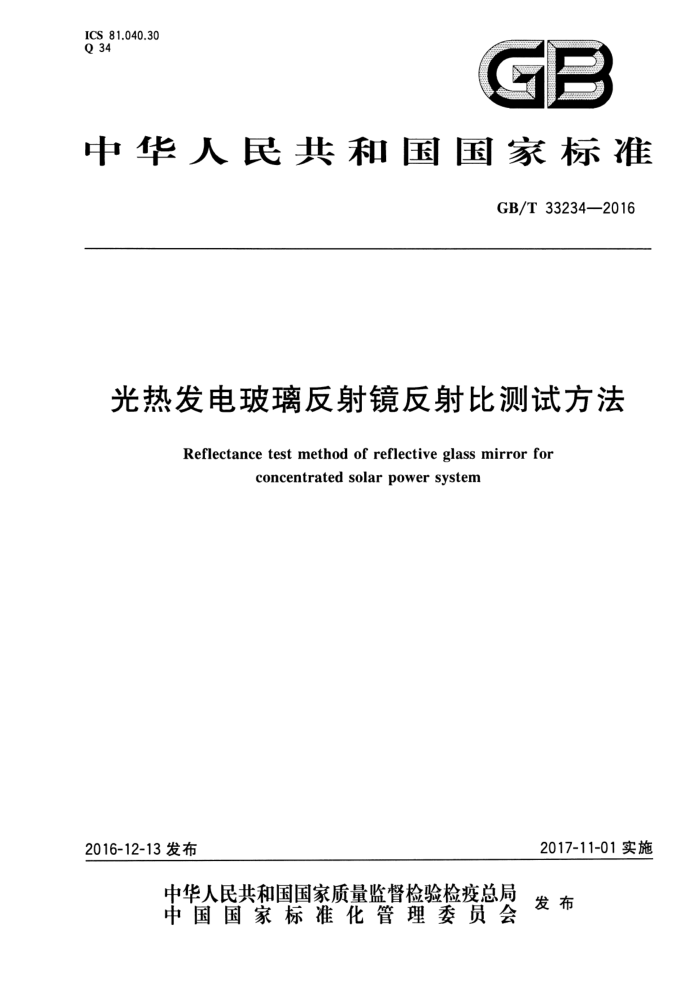

ICS 81.040.30 Q 34
GP
中华人民共和国国家标准
GB/T33234—2016
光热发电玻璃反射镜反射比测试方法
Reflectance test method of reflective glass mirror for
concentrated solarpowersystem
2017-11-01实施
2016-12-13 发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 33234—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本标准起草单位：中国建材检验认证集团股份有限公司、国家建筑材料工业太阳能光伏（电）产品质
量监督检验中心、北京兆阳光热技术有限公司、中海阳能源集团股份有限公司、武汉圣普太阳能科技有限公司、国家安全玻璃及石英玻璃质量监督检验中心。
本标准主要起草人：张朝捷、王黎、齐玉明、薛黎明、吴桂香、杨学东、肖鹏军、韩松、王冬、王洪国、 张浩运、苗向阳、卜聪、李洋、杜大艳、戴磊、王精精、李博野、左辉霞、张容、刘文、朱莉萍。
- GB/T 33234—2016
光热发电玻璃反射镜反射比测试方法
1范围
本标准规定了光热发电玻璃反射镜反射比测试中涉及的术语和定义、仪器、试样和标样、试验条件、 试验步骤、试验结果及试验报告。
本标准适用于太阳能光热用聚光玻璃反射镜的太阳光半球反射比和镜面反射比的测试和计算。聚
光光伏用反射镜及其他类型玻璃反射镜的反射比测试可参照此标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO9050建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比及紫外线透射比及有关窗玻璃参数的测定（Glassinbuilding一Determinationoflighttransmittance，solardirecttransmittance， total solar energy transmittance,ultraviolet transmittance and related glazing factors)
3术语和定义
下列术语和定义适用于本文件。
3.1
太阳光半球反射比solarhemisphericalreflectance 在太阳光谱（300nm～2500nm）波段范围内，样品在2元立体角内反射的太阳辐射通量和人射太
阳辐射通量的比值，其数值通常以百分数表示。 3.2
镜面反射比specularreflectance 在规定的光源和接收角条件下，如图1所示，样品在镜面反射方向的反射光光通量与人射光光通量
的比值，其数值通常以百分数表示。
1 GB/T33234—2016
接收光阑内反射光分布
镜向反射光束
z - 试样
入射光束
X
法线
散射光束
接收光闻
说明： 9—人射角；
一接收角。
9
图1镜面反射示意图
4仪器
4.1太阳光半球反射比测试仪器
太阳光半球反射比测试仪器宜采用分光光度计，应符合以下要求： a) 配备稳定的光源系统，波长范围应包含300nm～2500nm，仪器，测量的波长间隔应不大于
5 nm; b） 照明光束的光轴与试样法线的夹角应不超过15°；
采用带有光电探测器和人射口的积分球，宜采用直径不小于150mm的积分球，当选用其他尺寸的积分球时，所有积分球开口的面积之和应小于积分球内表面积的4%；
c)
d) 仪器的波长准确度应在士1nm以内； e) 仪器的光度测量准确度应在士1%以内，测量重复性应在士0.5%以内； f) 仪器测量时应不受外部光线的影响。
4.2 镜面反射比测试仪器
测试仪器应符合以下要求： a) 可测量太阳光谱特定波长660nm下的镜面反射比； b) 装有接收光阑，将接收角Φ控制在0mrad20mrad范围内； c) 照明光束的光轴与试样法线的夹角应不超过15°； d) 可根据玻璃反射镜厚度和表面曲率进行光学调准，使得反射光束完全被接收光阑所接收； e) 仪器的测量准确度应在士1%以内，测量重复性应在士0.5%以内； 2 GB/T 33234—2016
f）仪器测量时应不受外部光线的影响注：其他波长的镜面反射比测试仪，可由供需双方商定。
5试样和标样
5.1试样
试样应满足以下要求： a）用玻璃反射镜作为试样，尺寸宜根据仪器的要求制备； b）试样表面清洁，应无灰尘、油渍及其他污染物； c）试样应紧贴仪器的测试开口，中间不能有间隙； d）试样尺寸应能满足至少在3个不同位置测试的需要，或者为至少3片在同一制品不同位置切
取的试样。
5.2 标样
测试宜采用与玻璃反射镜试样具有类似反射特性的标样，标样可道溯至国家或国际基准。
6试验条件
试验应在（23士2)℃及相对湿度（40士15）%的环境中进行。试样在测试前宜在该环境条件下至少放置4h。
7试验步骤及试验结果
7.1总则
7.1.1太阳光半球反射比测试可参照ISO9050中规定的反射比测试过程。 7.1.2太阳光半球反射比测试的光谱范围应至少包含300nm～2500nm，波长间隔应不大于5nm。 7.1.3 镜面反射比测试的特定波长应包含660nm，且不限于此波长。 7.1.4 镜面反射比测试仪器可根据玻璃厚度及表面弧度进行光束校正。 7.1.5 仪器在每次试验前需根据仪器使用说明进行预热或预热5min~30min。 7.2太阳光半球反射比测试 7.2.1试验步骤
测量前应用标样进行仪器校准。测量时首先将试样紧贴积分球的开口放置，如图2位置5所示，试样反射面朝向人射光束。然后进行半球反射比的测量，测量的光谱范围至少为300nm～2500nm，波长间隔不大于5nm，得到试样在不同波长下的光谱半球反射比。重复上述试验步骤，每组试样至少进行3次测量，可测量同一片样品的不同位置或者测量在相同工艺条件下制备的不同样品。
3
