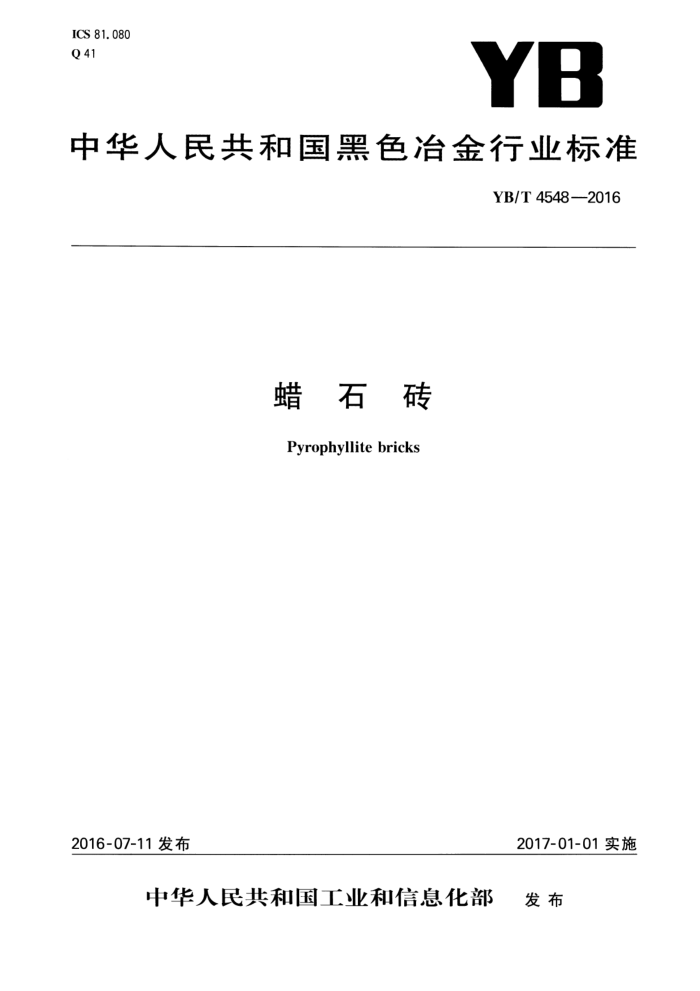

ICS 81. 080 Q 41
YB
中华人民共和国黑色冶金行业标准
YB/T45482016
蜡石砖 Pyrophyllite bricks
2017-01-01实施
2016-07-11 发布
中华人民共和国工业和信息化部 发布 YB/T 4548—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国钢铁工业协会提出，本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本标准起草单位：浙江自立股份有限公司、昆山思创耐火材料有限公司。 本标准主要起草人：喻燕、王落霞、刘中山、张竟奎、赵健。 本标准为首次发布。 YB/T4548—2016
蜡石砖
1范围
本标准规定了蜡石砖的术语和定义、牌号、形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。
本标准适用于无精炼钢包和铁水包工作层，各种钢包、铁水包、混铁车等设备永久层及其他热工设备炉衬用蜡石砖。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2992.1耐火砖形状尺寸第1部分：通用砖 GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T5072 耐火材料常温耐压强度试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T 6901 硅质耐火材料化学分析方法 GB/T 7321 定形耐火制品试样制备方法 GB/T 10325 定形耐火制品验收抽样检验规则 GB/T 10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T16546 定形耐火制品包装、标志、运输和储存 GB/T 17912 回转窑用耐火砖形状尺寸 GB/T 20511 耐火制品分型规则 GB/T 21114 耐火材料X射线荧光光谱化学分析-熔铸玻璃片法 YB/T370 耐火制品荷重软化温度试验方法（非示差-升温法）
3术语和定义
下列术语和定义适用于本文件。
3. 1
蜡石砖 专pyrophyllitebricks 以天然蜡石为主要原料，经压制、烧成的耐火制品。
4牌号和形状尺寸 4.1砖按理化指标分为PY70、PY75、PY80、PY83等四个牌号。PY为蜡石英文单词的前两个字母，数字代表二氧化硅的质量百分数， 4.2砖的形状尺寸应符合GB/T2992.1、GB/T20511、GB/T17912的规定，亦可按照用户提供的图纸要求进行生产。
5技术要求
5.1砖的理化指标应符合表1的规定。
1 YB/T4548—2016
5. 2 砖的尺寸允许偏差、外观及断面应符合表2的规定。
表1 蜡石砖的理化指标
指 标 PY75
项 自
PY70 70 1. 5 2. 0 17 2. 15 40
PY80 80 1. 0 0. 8 17 2. 18 30 1450
PY83 83 0. 5 0. 5 16 2. 20 30 1500 单位为毫米
75 1. 0 1. 2 17 2. 15 35 1400
> ≤
w(SiO) /% w(Fe 0, ) / % w(Na: 0+K,0) /% 显气孔率/% 体积密度/gcm3 常温耐压强度/MPa 0.2MPa荷重软化温度T2/℃
4O Ximx XIrmx 140 Xrmin > Xrin
≥
表2 蜡石砖的尺寸允许偏差、外观及断面
指 标 PY80 ±1. 0
项 目
PY83
PY70,PY75
长度≤100 长度101~250 长度>250 砌筑高度方向
±2. 0 ±3. 0
±1. 5 ±2.5
尺寸允许偏差
±1. 0
1. 5
1. 0
相对边差
砌筑面非砌筑面工作面非工作面宽度≤0.25
1. 0 1. 5 30 50 不限制
扭曲
缺角缺棱长度 (a+b+c)
工作面非工作面
30 60
不准有 50
宽度>0.26 ~0. 5
裂纹长度a
不准有
宽度>0.5 宽度≤0.25 宽度0.26~0.5 宽度>0.5
不限制 30 不准有
不准有
断面层裂
5. 0
工作面非工作面
熔洞直径
7. 0
8. 0
裂纹跨棱时只允许跨过一条棱。
a
6 试验方法
6. 1 砖的检验制样按GB/T7321进行。 6. 2 ：化学成分的测定按GB/T6900、GB/T6901或GB/T21114进行，仲裁按GB/T6900或GB/T 6901进行。 2 YB/T 4548—2016
6.3体积密度、显气孔率的测定按GB/T2997进行。 6.4常温耐压强度的测定按GB/T5072进行。 6.5荷重软化温度的测定按YB/T370进行。 6.6砖的外观、尺寸及断面检查按GB/T10326进行。
质量评定程序 7.1组批
7
按牌号进行编批，每批不大于100t。 7.2抽样及验收
砖的抽样及验收按GB/T10325进行。 SiO2含量、（Na2O+K2O)含量、体积密度、常温耐压强度及荷重软化温度为验收检验项目。
7.3合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。 8 包装、标志、运输、储存和质量证明书 8.1 砖的包装、标志、运输、储存按GB/T16546的规定进行， 8.2砖发出时应附有供方质量部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日期、合同号、产品名称、标准编号、牌号、砖号、批号及相应的理化指标检验结果等项目。
3
