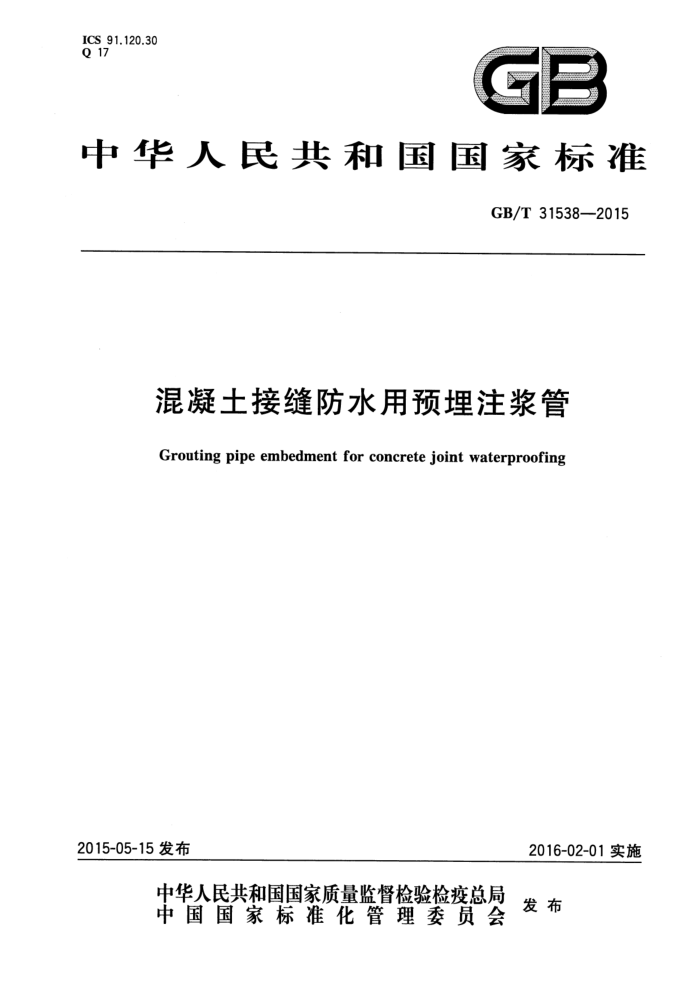

ICS 91.120.30 Q 17
G
中华人民共和国国家标准
GB/T31538—2015
混凝土接缝防水用预埋注浆管
Grouting pipe embedment for concrete joint waterproofing
2016-02-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31538—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会（SAC/TC195)归口。 本标准主要起草单位：中国建材检验认证集团股份有限公司、北京市轨道交通建设管理公司。 本标准参加起草单位：北京朗巍时代科技有限责任公司、上安(北京)科技发展有限公司、景县凤林
建材有限公司。
本标准主要起草人：刘海波、马昕、臧凡、谭日升、安建民、曹世贵、宋建伟、周俊钧、潘超、袁志欣、 刘洪波。
H GB/T 31538—2015
混凝七接缝防水用预埋注浆管
1范围
本标准规定了混凝土接缝防水用预埋注浆管（简称注浆管）的分类和标记、要求、试验方法、检验规则、标志、包装、贮存与运输。
本标准适用于混凝土结构接缝防水用的预埋注浆管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8806一2008塑料管道系统塑料部件尺寸的测定 GB/T9647热塑性塑料管材环刚度的测定 GB/T14799—2005土工布及其有关产品有效孔径的测定干筛法 GB/T15789—2005土工布及其有关产品无负荷时垂直渗透特性的测定 JC937—2004软式透水管
3分类和标记
3.1分类
产品按骨架结构分为两类： a）不锈钢弹簧骨架注浆管，用B表示，结构示意图如图1所示； b) 硬质塑料或硬质橡胶骨架注浆管，用Y表示，结构示意图如图2所示。
2
QQ
说明：
外层保护材料；一滤布；
1- 2-
3- 不锈钢弹簧骨架。
图1不锈钢弹簧骨架注浆管的结构示意图
1 GB/T 31538—2015
0
6
C
说明：
外层保护材料；弹性覆盖材料；硬质塑料或硬质橡胶骨架；
d 一出浆孔直径；
1- 9 a
一出浆孔间距。
k
图2硬质塑料或硬质橡胶骨架注浆管的结构示意图
3.2规格
不锈钢弹簧骨架注浆管外径规格为12mm，其他外径规格由供需双方商定。 不锈钢弹簧骨架注浆管内径规格为8mm，其他内径规格由供需双方商定。 硬质塑料或硬质橡胶骨架注浆管外径规格为18mm，其他外径规格由供需双方商定。 硬质塑料或硬质橡胶骨架注浆管内径规格为8mm，其他内径规格由供需双方商定。
3.3标记
按产品标准、名称、外径、内径和长度顺序标记。 示例：外径12mm内径8mm长度100m不锈钢弹簧管骨架注浆管标记为：GB/T315382015不锈钢弹簧管骨架注浆
管12/8×100
4要求
4.1尺寸偏差
长度不小于规定值的99.5%。不锈钢弹簧骨架注浆管、硬质塑料或硬质橡胶骨架注浆管内径最小为8mm。 4.2外观
注浆管应无开裂、孔洞、破损等可见缺陷；注浆管骨架与外层编织物之间应完整，无松开和脱离现象。 4.3物理性能 4.3.1不锈钢弹簧骨架注浆管物理性能应符合表1的规定。
2 GB/T31538—2015
表1不锈钢弹簧骨架注浆管的物理性能
序号 1 2 3 4 5 6 7
项目
指标 ±1.0 ±1.0 ≥1.0 <0.074 ≥0.05 ≥70 ≥12
注浆管外径偏差/mm 注浆管内径偏差/mm 不锈钢弹簧钢丝直径/mm 滤布等效孔径Ogs/mm 滤布渗透系数K20/（mm/s)
抗压强度/(N/mm) 不锈钢弹簧钢丝间距，圈/10cm
4.3.2 硬质塑料或硬质橡胶骨架注浆管物理性能应符合表2的规定
表2硬质塑料或硬质橡胶骨架注浆管的物理性能
序号 1 2 3 4 5 6 7
项目注浆管外径偏差/mm 注浆管内径偏差/mm 出浆孔间距/mm 出浆孔直径/mm 抗压变形量/mm 覆盖材料扯断永久变形/%
指标 ±1.0 ±1.0 ≤20 3~5 ≤2 ≤10
骨架低温弯曲性能
10℃，无脆裂
5 试验方法
5.1 标准试验条件
温度：（23±2)℃。 5.2 尺寸偏差
长度按GB/T8806—2008中5.5的规定进行。 5.3外观
注浆管外观用目测方法检查。 5.4 注浆管外径偏差、注浆管内径偏差、出浆孔直径、出浆孔间距和不锈钢弹簧钢丝直径 5.4.1注浆管外径偏差
按GB/T8806-2008中5.3.3b)的规定进行，试件长度取1m，测量两端截面。
3
