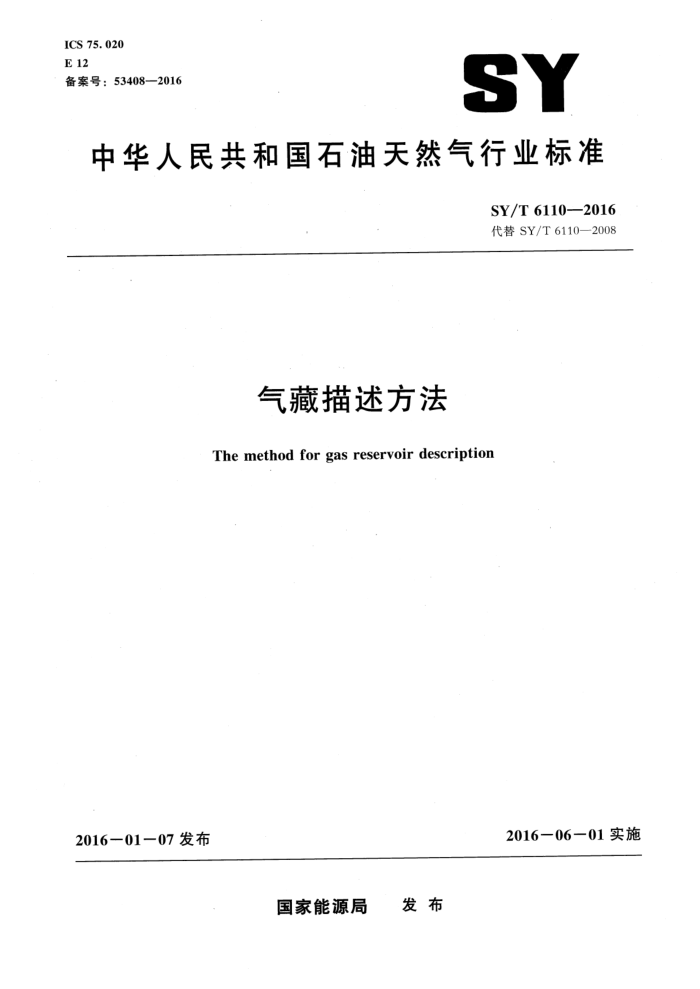

ICS 75. 020 E 12 备案号：53408—2016
SY
中华人民共和国石油天然气行业标准
SY/T 6110-2016 代替 SY/T 6110—2008
气藏描述方法 The method for gas reservoir description
2016－06－01实施
2016一01一07 发布
国家能源局 发布 SY/T 6110--2016
目 次
1
前言
范围 2 规范性引用文件 3气藏描述阶段的划分及任务
1
3.1气藏描述阶段的划分 3.2各阶段气藏描述的任务 4气藏描述的资料要求气藏描述的内容
....
5
5. 1 气藏概况 5. 2 构造描述 5. 3 沉积相和岩相描述 5. 4 裂缝特征描述 5. 5 储层特征描述 5.6 流体、压力和温度特征描述 5.7 气藏动态特征描述 5.8 气藏类型 5. 9 气藏模型 5.10 储量计算及评价 5.11 开发潜力区评价气藏描述报告 6. 1 报告内容 6. 2 附表册 6.3 附图册
........
6 SY/T 6110—2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T 6110—2008《气藏描述方法》。与 SY/T 6110—2008相比，主要技术变化如下：
增加了范围，适用于火山岩气藏（见第1章)；将气藏描述划分为开发评价阶段、开发建产和稳产阶段、开发后期调整阶段，细化了各阶段气藏描述任务（见3.1，3.2)； -增加了气藏不同开发阶段描述所需技术资料要求（见第4章）； -修改了地层特征描述内容（见5.2)；增加了火山岩气藏描述内容（见5.1，5.3）；修改了沉积相描述描述内容（见5.3）； -修改了裂缝特征描述描述内容（见5.4)；修改了储层特征描述内容（见5.5); 修改了流体、压力和温度特征描述内容（见5.6)；气藏动态描述内容增加了气藏生产特征、连通性、产水动态特征分析等内容（见5.7)；修改了气藏类型内容（见5.8）； -修改了气藏模型内容（见5.9）；修改了储量计算及评价内容（见5.10）；将“开发潜力描述”修改为“开发潜力区评价”（见5.11）。
本标准由油气田开发专业标准化技术委员会提出并归口。 本标准起草单位：中国石油西南油气田分公司勘探开发研究院。 本标准主要起草人：刘义成、徐伟、邓惠。 本标准代替了 SY/T 6110-2008。 SY/T6110--2008的历次版本发布情况为：
-SY/T 6110-—1994，SY/T 6110—-2002; -SY/T 6313.2-1998; -SY/T 6365—1998。
V SY/T 6110—2016
气藏描述方法
1范围
本标准规定了气藏描述的内容与要求。 本标准适用于碳酸盐岩、碎屑岩和火山岩气藏，其他类型气藏可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 26979　天然气藏分类 DZ/T 0217石油天然气储量计算规范 SY/T 5368岩石薄片鉴定 SY/T5615石油天然气地质编图规范及图式 SY/T 6098　天然气可采储量计算方法
·3气藏描述阶段的划分及任务
3.1 气藏描述阶段的划分
气藏描述贯穿于气藏开发的始终，阶段划分为：开发评价阶段气藏描述、开发建产和稳产阶段气藏描述、开发后期调整阶段气藏描述。 3.2各阶段气藏描述的任务 3.2.1开发评价阶段气藏描述
在勘探提交控制储量或有重大发现后至开发方案编制前，应用岩心、测井、试油、试采、地震等资料，重点描述气藏的构造特征、储层类型和流体性质及分布，确定气藏类型，评价气井产能和储量可动性，建立气藏概念地质模型，为开发方案编制提供依据。 3.2.2开发建产和稳产阶段气藏描述
在开发方案实施后至气藏进人递减以前，利用不断丰富的气藏静、动态资料，描述气藏构造特征、断裂特征、储层类型及展布特征、流体性质及分布规律，分析气藏连通性，划分气藏压力系统，明确影响气井产能的主要控制因素，建立气藏三维地质模型，研究储量分布与动用情况，为气藏产能建设、延长气藏稳产期和提高储量动用程度提供依据。 3.2.3开发后期调整阶段气藏描述
气藏进人递减阶段后，在前期气藏描述基础上，充分利用气藏动态资料，精细描述储集体及流体在三维空间的分布，分析气井产能变化规律、气藏地层压力分布和储量动用情况，建立气藏精细三维 SY/T 6110-—2016
地质模型，研究剩余可采储量的分布，为气藏调整挖潜、提高采收率提供依据。
4气藏描述的资料要求
气藏描述资料包括基础地质资料、地震资料、测井资料和测试及动态资料四大类，不同开发阶段气藏描述所需资料要求见表1。
表1不同开发阶段气藏描述的资料要求
气藏描述阶段
基础地质资料
测井资料
地震资料
测试及动态资料
1．区域地质资料； 2．钻井基础数据、录 1．气藏顶界构造图；井基础资料;
1．完井试油数据；
2.闭合度大于50m气藏圈闭 1．常规及特殊测井 2．点测地层压力、温
开发评 3．.岩石薄片、铸体薄「 解释成果; 价阶段 片资料；
资料;
度资料；
3．断距≥50m，长度≥1000m 2.测井解释成果 3．压力恢复试井资料；
4.岩心常规物性、压 断层解释成果;
资料
4.产能试井资料； 5．试采生产数据
4．气藏储层预测成果
汞、相渗资料; 5．流体分析资料
1．.气藏顶界构造图；
1. ．气藏压力、温度资料;
1.开发评价阶段地质 2．闭合度大于15m气藏圈闭资料;
解释成果; 断层解释成果;
开发建产
1．测井精细解释成 2．压力恢复试井资料；果资料；
2．新增开发井钻、完
和稳产 井及试油资料; 3.断距≥20m，长度≥500m
3.产能试井资料； 4．干扰测试资料； 5．生产数据资料； 6． 流体监测资料
阶段
2．生产测井资料
3．岩心渗流实验资料； 4．气藏储层预测成果； 4．新增流体分析资料 5．气藏裂缝预测成果；
6．气藏烃类检测成果 1．气藏顶界构造图；
气藏压力、温度
1.
1.前期录取的开发地 2.闭合度大于15m气藏圈闭质资料；
资料;
解释成果;
开发后期 2．新增开发井钻、完 3.断距≥20m，长度≥500)m 1．测井精细解释成 2．压力恢复试井资料；
果资料; 2．.生产测井资料
3．产能试井资料； 4．干扰测试资料； 5．生产数据资料； 6． 流体监测资料
调整阶段 井及试油资料;
断层解释成果;
3．岩心提高采收率实 4．气藏储层预测成果；验资料
5．气藏裂缝预测成果； 6.．气藏烃类检测成果
5气藏描述的内容
5.1气藏概况 5.1.1 地理与交通
所处地理位置、交通状况、环境状况。 5.1.2　区域地质
所处沉积盆地、大地构造单元及位置、区域层序、沉积背景。
2 SY/T 6110—2016
5.1.3勘探简况
：气藏勘探起始时间、勘探历程及储量申报简况。 5.1.4开发简况
气藏投产时间、开发历程及目前采气简况，包括单井产量、生产井数、累计产量、采气速度及采出程度等情况。 5.1.5资料简况 5.1.5.1 基础地质资料
气藏范围内完成的钻井、录井、完井、试油等井基础资料，岩心分析化验、流体分析化验、岩心渗流实验等分析化验基础资料，以及区域地质和地面露头资料。 5.1.5.2地震资料
气藏已有各类地震数据采集情况和历次处理解释情况。 5.1.5.3测井资料
气藏已有常规及特殊测井数据资料情况。 5.1.5.4测试及动态资料
描述气田已开展的测试、动态监测工作及其资料录取简况。 5.1.6地层特征描述 5.1.6.1 目的层特征
描述目的层层位、深度、岩性、厚度、接触关系、测井电性特征和地震响应特征，综合钻井、测井、地震分析成果，编制地层对比图。 5.1.6.2小层细分与对比
以露头、岩心与测井资料为主，结合地震资料，开展地层对比分析，划分小层。编制小层对比图，描述各小层的纵、横向变化。火山岩地层根据火山喷溢的成层性和韵律性，利用地层岩电特征，开展火山活动期次和小层的划分。 5.2构造描述 5.2.1构造特征
利用钻井、测井和地震资料描述构造的类型、高点的位置和海拔、构造圈闭的形态、闭合面积、 闭合度、长短轴的长度及方向、背斜两翼倾角，编绘构造剖面图和构造平面图。 5.2.2　断层特征
利用钻井、测井和地震资料描述断层的类型、组系、平面分布、数量及其组合关系，主要断层的产状、性质、落差、延伸长度、与高点和轴线关系，两盘对接地层的层位和岩性、断层起始和消失部位的地层、断层开启与封闭性。
3 SY/T 6110—-2016
5.3沉积相和岩相描述 5.3.1单井相分析
以岩心、岩屑资料为基础，描述岩石颜色、成分、结构及沉积构造，建立岩相识别标志，划分单井岩相。沉积岩须划分出典型井沉积相、亚相及微相，并进行单井垂向层序及沉积旋回分析，确定有利沉积微相。火山岩气藏须根据岩性、结构、构造及其组合特征划分出典型井岩相，结合旋回特征分析，确定有利火山岩相。 5.3.2测井相分析
在单井相分析基础上，建立地质相一测井相解释模型，利用测井资料进行测井相分类，建立测井相、亚相及微相模式，划分各井的相、亚相及微相。 5.3.3地震相预测
在测井相划分基础上，井震结合建立地震相模式，预测相、亚相及微相的分布。 5.3.4相展布描述
以井的测井沉积相及微相为骨架，参考地震相预测结果，描述各类相、亚相及微相展布特征，编制各层段优势相平面图，明确有利沉积微相分布。火山岩气藏综合单井岩相、测井相及地震相分析结果，确定火山喷发中心，根据井点所处空间位置和岩相描述各类相、亚相及微相展布特征，编制各层段优势相平面图，明确有利火山岩相分布。 5.4裂缝特征描述 5.4.1裂缝描述 5.4.1.1宏观裂缝发育特征
利用露头、岩心、成像测井等资料描述裂缝成因、走向、倾角、密度、充填程度、开度，明确气藏主要宏观裂缝发育特征。 5.4.1.2微细裂缝发育特征
利用岩石薄片（包括铸体薄片、全直径岩心大薄片）描述裂缝的微观特征，岩石薄片中的裂缝鉴定按 SY/T 5368的规定执行。 5.4.1.3裂缝类型划分
根据裂缝成因、充填程度、裂缝倾角及裂缝开度划分裂缝类型（见表2）。 5. 4.1.4 裂缝发育层段描述
利用岩心裂缝描述、钻井液漏失、岩屑次生矿物等录井资料和成像测井等测井资料描述裂缝发育层段。 5.4.1.5动态资料描述裂缝
应用气井产能和压力变化、试井成果以及井间干扰等资料，定性判断裂缝延伸方向和发育程度。
4 SY/T 6110—2016
表 2裂缝类型
特征
名称
分类
大面积分布，延伸方向稳定，形态稳定，形态单一，裂缝互不错位有一定的方向性和分布规律，穿层，多组系发育普遍，方向多变，缝面弯曲，缝细小，少穿层裂缝被矿物全充填裂缝部分被矿物充填或未被矿物充填大于或等于 80° 大于或等于60°且小于80° 大于或等于30°且小于60° 大于或等于10°且小于30° 小于10° 大于或等于 1mm 大于或等于0.1mm且小于1mm 大于或等于0.01mm且小于.0.1mm 大于或等于0.001mm且小于0.01mm 小于0.001mm
区域构造缝
构造缝
成因
局部构造缝干缩、风化、压实、溶解、压溶、层间缝
非构造缝
裂缝充 充填缝填程度 不完全充填缝及未充填缝
立缝高角度斜缝斜缝低角度斜缝平缝特大裂缝大裂缝
裂缝与层面夹角
裂缝开度 小裂缝
微裂缝超微裂缝
5. 4. 2 裂缝定量评价
利用关键井资料建立裂缝定量测井解释评价模型，计算裂缝参数（包括裂缝孔隙度、裂缝张开度、裂缝渗透率等）。 5.4.3裂缝发育控制因素
分析裂缝与岩性、构造位置、断层、应力场等因素的关系，明确气藏裂缝发育控制因素。 5.4.4裂缝预测 5.4.4.1通过岩心力学分析实验和特殊测井力学分析，研究气藏岩石力学特征和地应力场，利用曲率体分析预测裂缝发育区带。 5.4.4.2在测井裂缝参数标定基础上，利用地震预测技术预测裂缝发育区带。 5.4.4.3综合岩石力学性质、钻井、测井、地震、局部构造特征及动态资料等分析裂缝发育特征。 5.5储层特征描述 5.5.1储层岩石学特征
描述储层岩石的组分、填隙物、结构、显微构造、胶结物等特征。 5.5.2储集空间类型
利用岩心描述、岩石薄片鉴定、铸体薄片、扫描电镜及钻井放空、漏失等资料，综合确定储层的孔隙、洞穴类型，描述各类孔隙、洞穴大小、形状及充填情况。
5
