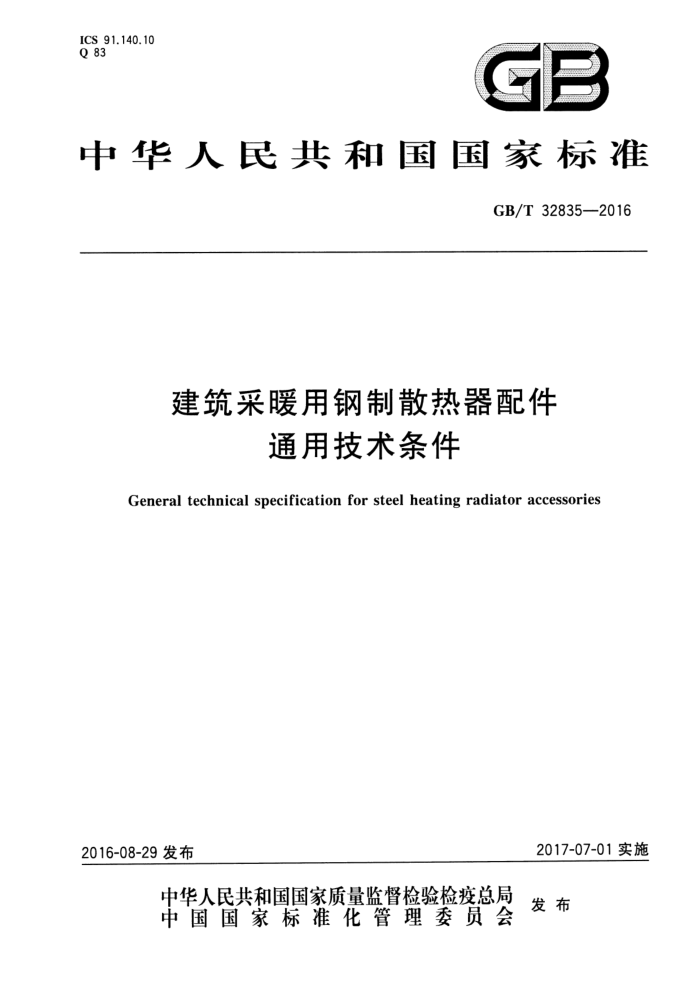

中华人民共和国国家标准
GB/T32835—2016
建筑采暖用钢制散热器配件
通用技术条件
General technical specification for steel heating radiator accessories
2017-07-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32835—2016
目 次
前言
ⅢI
范围 2 规范性引用文件 3 术语和定义
1
分类与标记 5 结构要求
4
2 ..3
6 7
6
试验方法 8 检验规则
合格证、包装和贮运
12
9 GB/T32835—2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国暖通空调及净化设备标准化技术委员会（SAC/TC143)归口。 本标准负责起草单位：天津市建筑采暖散热器行业协会、中国建筑金属结构协会采暖散热器委
员会。
本标准参加起草单位：辽宁省建筑金属结构协会、沈阳市吉水暖气厂、国家散热器检测中心、辽宁省水暖器材产品质量监督检验中心、天津市建设工程技术研究所、天津市产品质量监督检测技术研究院、 天津市供热办、天津市东丽区宝兴机械有限公司、天津市然发钢管有限公司、天津市金立钢管有限公司、 廊坊爵蒙暖通设备有限公司、廊坊舒适塑钢制品有限公司、芦台经济开发区金鑫董金属制品厂、天津金力通金属制品有限公司、天津市津暖散热器配件厂、唐山大通金属制品有限公司、山东邦泰散热器有限公司、哈尔滨帽儿山暖气片有限责任公司、佛山市太阳花散热器有限公司。
本标准主要起草人：赵卫平、吴辉敏、宋为民、陈明、王毅、齐嘉卉、杨金元、侯柏岩、支家强、许仕君、 周志刚、王延升、李文晋、刘茂柏、孟凯、彭石磊、闫涛、高云飞、王久长、于克跃、夏世鹏、梁斌、罗卫东、 王贺。
Ⅱ GB/T32835—2016
建筑采暖用钢制散热器配件
通用技术条件
1范围
本标准规定了建筑采暖用钢制散热器配件的术语和定义、分类与标记、结构、要求、试验方法、检验
规则以及合格证、包装和贮运。
本标准适用于符合GB/T29039规定的钢制采暖散热器的片头、钢管、螺纹管口、丝堵、放气丝堵主要配件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注甘期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.60钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量 GB/T223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T 241 1金属管液压试验方法 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB 2102 钢管的验收、包装、标志和质量证明书 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T730755°非密封管螺纹 GB/T10125 人造气氛腐蚀试样盐雾试验 GB/T12467.3金属材料熔焊质量要求第3部分：一般质量要求 GB/T19866 焊接工艺规程及评定的一般原则 GB/T29039 钢制采暖散热器 QB/T3834轻工产品金属镀层和化学处理层的厚度测试方法 磁性法
3术语和定义
下列术语和定义适用于本文件。
3.1
片头terminalpart 冷轧钢板经冲压成型，与钢管对接焊组成钢制采暖散热器的部件。由两块材料加工成型的片头为
合体片头，由单块材料加工成型的片头为整体片头。
1 GB/T32835—2016
3.2
螺纹管口screwedconnector 焊接在散热器上与供暖系统连接的螺纹部件。
3.3
丝堵 pipeplug 封堵钢制采暖散热器的螺纹配件。
3.4
放气丝堵 radiatorventcock 安装在散热器上，用于手动排除空气的装置。
4 分类与标记
4.1分类
钢制采暖散热器配件包括片头、钢管、螺纹管口、丝堵、放气丝堵，分别用PT、G、LG、S、FS表示。 4.2标记 4.2.1片头
宽度×高度，mm 柱数立管管径尺寸，mm 立管柱型（T表示椭圆管，Y表示圆管）片头（PT）
示例：立管为圆管，管径为@40mm，两柱，宽度为100mm，高度为90mm的片头，其标记为：PT-Y-40/2-100X90。
4.2.2钢管
0-0-0-0-0
壁厚，mm 管径尺寸，mm 材质牌号分类（H表示焊接钢管，W表示无缝钢管）钢管形状（YG表示圆管，TYG表示椭圆管，FG表示方管， DG表示D型管）
示例：圆管，材质牌号为Q195，管径为@40mm，壁厚为1.5mm的焊接钢管，其标记为：YG-H-Q195-40-1.5。
4.2.3 螺纹管口、丝堵、放气丝堵
口-口-
公称直径（G"、GI/+、G'、GI%）材质（G表示钢制）螺纹管口（LG)、丝堵（S）、放气丝堵（FS)
2
