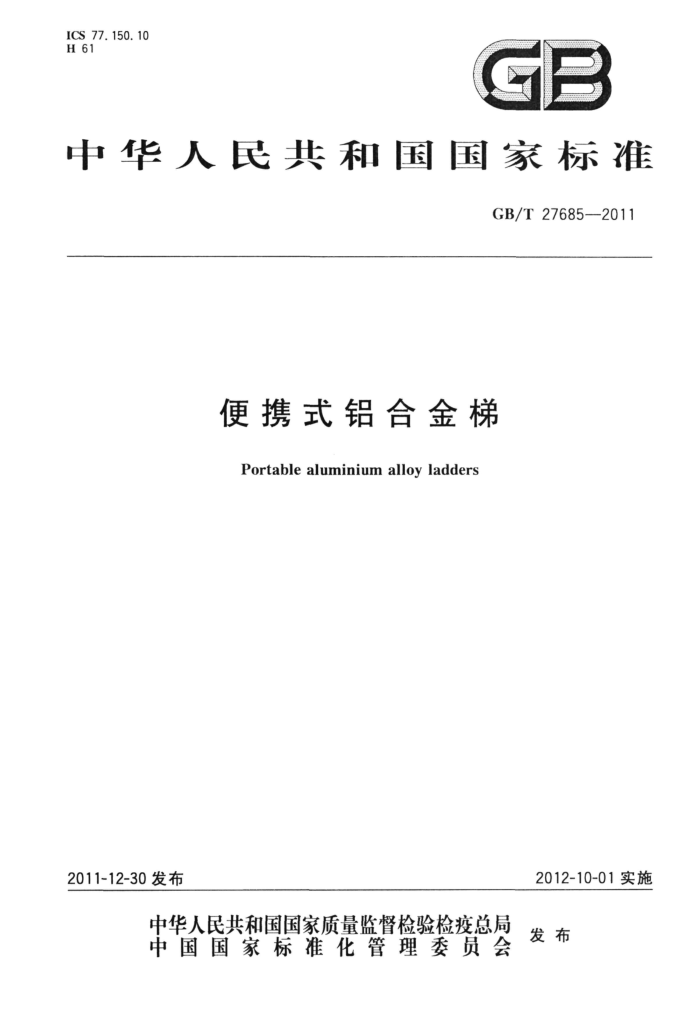

ICS 77.150. 10 H 61
GB
中华人民共和国国家标准
GB/T276852011
便携式铝合金梯
Portablealuminium alloyladders
2012-10-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T27685—2011
前 #言
本标准按照GB/T1.1-2009给出的规则起草，本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：福建省祥鑫铝业集团有限公司、浙江乐祥铝业有限公司、浙江奥鹏工贸有限
公司、福建省南平铝业有限公司。
本标准参加起草单位：福建省闽发股份有限公司、江苏爱康太阳能科技股份有限公司。 本标准主要起草人：黄铁明、陈伟、黄肇其、何则济、黄建华、陈妙仁、金祥龙、林洁、杨耀泉、朱耀辉、
严荣庆、杜灿兴。
I GB/T27685——2011
便携式铝合金梯
1范围
本标准规定了便携式铝合金梯的要求、试验方法、检验规则、可追溯性、标志、包装、运输、贮存及订货单(或合同)内容。
本标准适用于家庭用的使携式铝合金梯（以下简称铝合金梯）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3199铝及铝合金加工产品包装、标志、运输、存 GB/T4437.2铝及铝合金热挤压管第2部分：有缝管 GB/T6892一般工业用铝及铝合金挤压型材 GB/T8170数值修约规则与极限数值的表示和判定 GB12142—2007便携式金属梯安全要求 GB/T 17889.1—1999 梯子第1部分：术语、型式和功能尺寸 GB/T 17889.2—1999 梯子第2部分：要求、试验和标志
3术语和定义
GB12142-2007界定的以及下列术语和定义适用于本文件。
3. 1
便携式铝合金梯 portablealuminiumalloyladder 可以用人力而不借助机械搬运和安放的铝合金型材制造的梯子。
3. 2
便携式铝合金单梯 protablealuminiumalloysingleladder 由一个梯段构成，长度不可调节的依靠式梯子（以下简称单梯，代号为DT，典型示意图见图1)。
3. 3
便携式铝合金延伸梯 protablealuminiumalloystretching ladder 由两节或三节梯段构成，长度可以调节的依靠式梯子（以下简称延伸梯，代号为SST，典型示意图
见图2）。 3. 4
便携式铝合金折梯 protablealuminium alloyfolding ladder 梯段用铰链或关节联接，不同梯段经组合，可以作为自立式折梯或自立式折梯和单梯两用的梯子。
（以下简称折梯，代号ZT，典型示意图见图3、图4）。 3.5
便携式铝合金组合梯protablealuminiumalloycombinationladder 不同梯段通过组合可以作为单梯或延伸梯、折梯使用的梯子（以下简称组合梯，代号ZHT，典型示
1 GB/T27685—2011
意图见图5、图6）。 3. 6
额定载荷 normal load 铝合金梯在预定使用中应能承受的最大载荷，包括攀登者、其携带的材料和工具的重量。 注：改写GB12142-2007，定义3.18。
3. 7
试验破坏 testfailure 由试验导致的梯子结构或其部件可见的损坏，包括皱折、扭曲、剪切、撕裂或断裂等。 [GB12142—2007,定义3.19]
3.8
极限破坏 ultimate failure 由试验导致的梯子结构或其部件无法正常使用的严重毁坏。 [GB12142—2007,定义3.20]
4要求
4.1 产品分类 4.1.1 类别
铝合金梯类别、代号、额定载荷、梯段长度、梯段总长度应符合表1规定。
表 1 额定载荷/N 梯段长度/mm
代号
类 别
梯段总长度L/mm
2000~4000 2000~6000 2000~6000 2000~6000 900~2000 900~4000 900~6000 900~6000 1200~2000 1200~3000 1200~3000 1200~3000
900 1 000 1 100 1 350 900 1 000 1 100 1 350 900 1 000 1 100 1 350
DT SST
单梯L≤6000 延伸梯L≤10000
单梯、延伸梯
≤2 000 ≤4 000 ≤6000 ≤6000 ≤3000 ≤4 000 ≤5000 ≤5000
ZT
折梯
组合梯
ZHT
规定的长度适用于多段梯中的单梯。
4.1.2 产品典型结构和名称
产品典型结构和名称见图1~图6。
2 GB/T 27685—2011
上端帽
上梯框
路棍
踏棍
滑轮装置
梯框
滑轮
绳子
锁定装置
斜支撑件
下梯框
斜支撑件
梯脚
梯脚
图2延伸梯
图1单梯
图3单用折梯 GB/T27685—2011
饺链
擦杆
梯框
踏椎
斜支撑件
梯脚
a）自立式折梯
b）依靠式单梯
图4两用折梯
铰链
a)“M"形
b）“A"形
图5六关节组合梯 GB/T27685—2011
a）折梯
b）延伸梯
图6多功能组合梯
4.1.3产品标记
铝合金梯的标记按类别、标准编号、代号、额定载荷、规格（由梯段总长度与底梯段最小内侧宽度组成）的顺序表示。标记示例如下：
单梯，额定载荷为100kg、梯段总长度为6000mm、底梯段最小内侧宽度为350mm，标记为：单梯GB/T 27685-DT100-6 000×350
4.2材料 4.2.1铝合金型材、管材 4.2.1.1壁厚
壁厚由供需双方根据设计确定，最小实测壁厚宜不小于1.2mm。 4.2.1.2室温力学性能
供需双方应参照GB/T6892、GB/T4437.2具体商定力学性能指标，并在订货单（或合同）中注明。 常用铝合金牌号和状态的力学性能见附录A。 4.2.1.3踏板（或踏棍）表面
用于攀登、踩踏的踏板（或踏棍）表面应符合GB12142一2007中4.9的规定。 4.2.2金属（铝合金除外）配件和紧固件
应符合GB12142—2007中4.10的规定。 GB/T27685—2011
4.2.3塑料
应符合GB/T17889.2—1999中3.1.3的规定。 4.2.4铰链
应符合GB/T17889.2—1999中3.4的规定。
4.2.5 绳索和滑轮
应符合GB12142—2007中5.9的规定。
4. 3 铝合金梯结构
4.3.1 铝合金梯（示意图见图1～图6)尺寸应符合表2的规定。
表 2
L. mm
Ls
Ls
b2
Lsa
L
bi
β
尺寸最小最大两用折梯（见图4)不大于400mm。
a
65° 75°
65° 75°
340 0.5×Ls 0.5×Ls 250
250
250
280
Ls + 15 Ls + 15 350
.
4.3.2 单梯和延伸梯的梯段长度和总长度应符合表1的规定，结构要求应符合GB12142一2007第 5章的规定。 4.3.3折梯的梯段长度和总长度应符合表1的规定，结构要求应符合GB12142一2007第6章的规定。 两用折梯作自立式折梯使用时，梯段长度应不大于2.1m，四脚水平高、低差应不大于2mm；展开作单梯使用时，总长度应不大于4.2m。 4.3.4组合梯的梯段长度和总长度应符合表1的规定，结构要求应符合GB12142一2007第7章的规定。 4.4铝合金梯的安全性能要求 4.4.1 单梯、延伸梯
4.4.1.1水平弯曲强度
按表3的规定进行水平弯曲强度试验后，铝合金梯应能承受载荷而不出现极限破坏，两梯框平均变
形量应符合表4的规定。
表3 水平弯曲强度试验载荷/N
预加载荷/N
额定载荷/N
极限试验载荷/N
1 350 1 100 1 000 900
990 809 735 662
1 324 1 079 981 883
1 657 1 348 1 226 1 103
6
