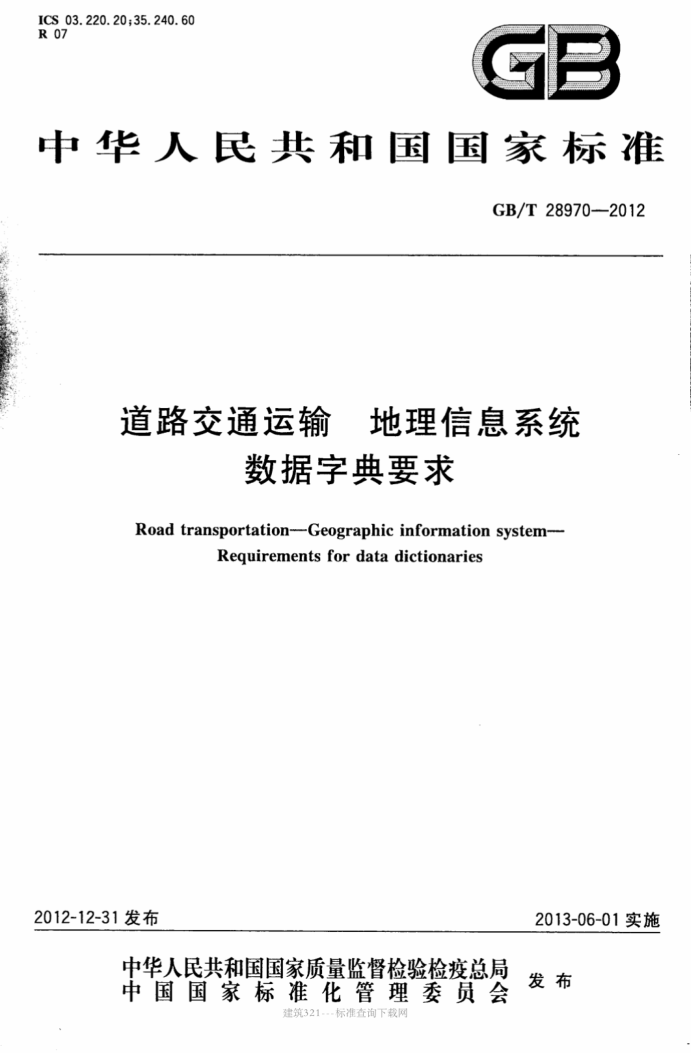

ICS 03.220.20;35.240.60 R 07
GB
中华人民共和国国家标准
GB/T28970-—2012
道路交通运输 地理信息系统
数据字典要求
Road transportation---Geographic information system-
Requirements for data dictionaries
2013-06-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
第321- ---标准查询下载风 GB/T28970-2012
目 次
前言 1 范围 2 规范性引用文件
三
术语和定义缩略语道路交通运输地理信息系统数据字典格式要求 5.1字段定义 5.2记录定义 5.3 要素定义 5.4要素属性及属性值定义 5.5关系定义， 6
3
8
Y 10
道路交通运输地理信息系统数据字典空间数据表达规则要求， 6.1要素结构 6.2要素表达类型· 6.3要素关系结构… 6.4数据管理 7道路交通运输地理信息系统数据字典内容要求， 7.1道路交通运输地理信息数据分类· 7.2交通运输地理信息时空参照系 7.3道路交通运输地理信息专题数据分类及属性要求， 7.4基础地理信息数据分类· 参考文献
11 1
11 12 12 12 12 12 12 15 16
建筑321---标准查询下载网 GB/T 289702012
前言
本标准按照GB/T1.1一2009的规则起草。 本标准由全国智能运输系统标准化技术委员会（SAC/TC268)提出并归口。 本标准起草单位：交通运输部公路科学研究院、国家基础地理信息中心、同济大学。 本标准主要起草人：张建通、李莉、吴志周、杨琪、熊奕宁、王东柱。
建筑321---标准查询下载网 GB/T28970—2012
道路交通运输 地理信息系统
数据字典要求
1范围
本标准规定了道路交通运输地理信息系统数据字典中所用的术语、格式要求、空间数据表达规则要求和内容要求。
本标准适用于指导道路交通运输地理信息系统开发者和用户建立地理信息数据字典，也适用于基于地理信息的道路交通运输信息系统规划、设计与开发。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13923基础地理信息分类与代码 GB/T15273.1信息处理八位单字节编码图形字符集第1部分：拉丁字母一 ISO 8859-1Information technology--8-bit single-byte coded graphic character sets—Partl:
Latin alphabet No.1
3术语和定义
下列术语和定义适用于本文件。
3. 1
数据记录datarecord 包含与要素相关的数据的记录。 [GB/T19711—2005定义3.1.3］
3.2
字段field 表示一个数据单元的字符组。 ［GB/T19711—2005定义3.4.18］
3.3
要素feature 现实世界的对象在数据库中的表示。 [GB/T19711—2005定义3.4.12］
3. 4
属性attribute 要素所具有的一个特征，它独立于其他要素。 [GB/T19711—2005定义3.4.2]
1
建筑321---标准查询下载网 GB/T28970—2012
3. 5
数据集dataset 特定地理区域内的数据集合。是册（Album）的构成部分，它可以被再次划分成区（Section）。 [GB/T19711-2005定义3.4.10]
3. 6
结点node 一个0维元素，是两个或更多边的拓扑连接点，或是一条边的端点。 [GB/T19711—2005定义3.2.10]
3.7
点要素pointfeature 表示几何位置的0维元素。一个二元坐标（或三元坐标）定义一个位置。 [GB/T19711—2005定义3.2.15]
3.8
线要素linefeature 一个1维要素。一个线要素由一个或多个边组成。 [GB/T19711—2005定义3.2.8]
3. 9
面要素areafeature 一个2维要素，由一个或多个面(Face)定义。 ［GB/T19711—2005定义3.2.1]
3. 10
层level 基于地理信息的道路交通运输系统中的要素从概念上分为三层，即0-层、1-层、2-层。
3.11
0-层level0 用图元来描述地图的几何特性，定义基本的图形构造块，即结点属于0-层，边属于1-层，面属于2-
层，或者使用另一种等价的形式：结点（Point(s)）、多段线(Polyline)和多边形(Polygon）。 3.12
1-层level1 表达静态要素，包括简单要素和复杂要素。简单要素由0-层要素的基本构造块构成，简单要素以
点要素、线要素或面要素的形式表达。复杂要素由简单要素或其他复杂要素构成。1-层表达的静态要素应具备空间拓扑关系信息。 3.13
2-层level2 表达动态要素，描述交通运输中随时间变化的动态要素。
3. 14
非显式拓扑non-explicittopology 没有显式定义对象之间的拓扑关系，即拓扑关系仅通过坐标值来定义。
3.15
连通拓扑connectivitytopology 明确定义0维与1维对象之间的拓扑关系。
2
