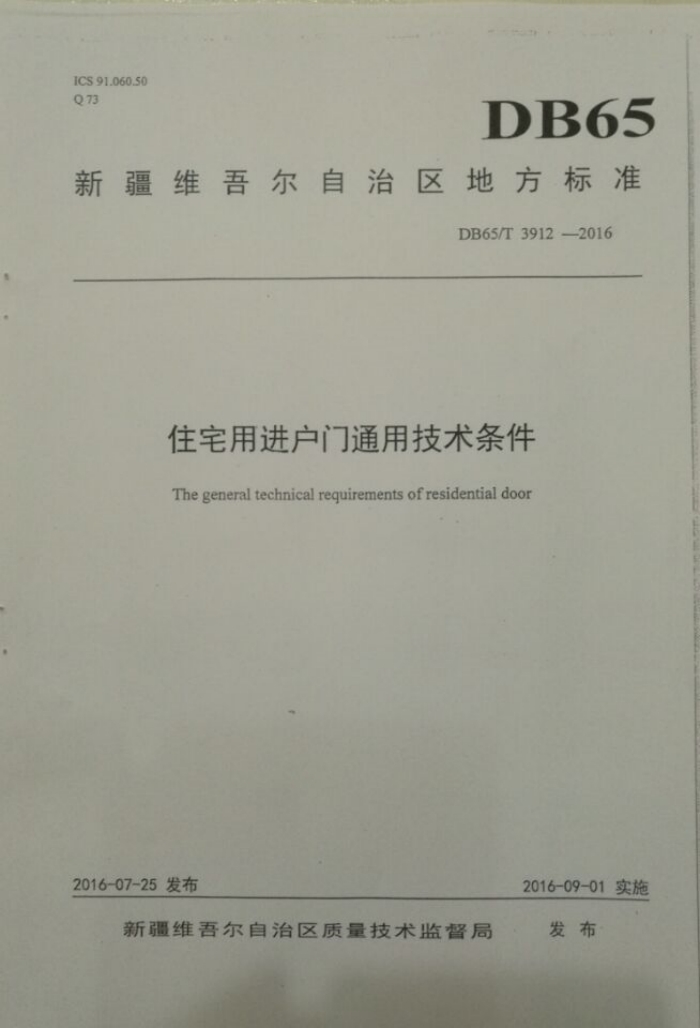

ICS91.060.50 Q73
DB65
新疆维吾尔自治区地方标准
DB65/T39122016
住宅用进户门通用技术条件 The general technical requirements of residential door
2016-07-25发布
2016-09-01 实施
发布
新疆维吾尔自治区质量技术监督局 DB65/T3912—2016
前言
本标准按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定编制。 本标准由新疆维吾尔自治区产品质量监督检验研究院提出。 本标准由新疆维吾尔自治区公安消防总队归口。 本标准起草单位：新疆帅府高新技术有限公司、新疆联汇升华门业制造有限公司、新疆宏远建安特
种门业有限公司、乌鲁木齐市沙依巴克区金盾机械厂、新疆雅君园节能科技有限公司、新疆维吾尔自治区公安消防总队、新疆维吾尔自治区产品质量监督检验研究院、新疆维吾尔自治区建设标准服务中心、 新疆维吾尔自治区机械电子工业行业管理办公室、乌鲁木齐门窗行业商会。
本标准主要起草人：张敬东、赛亚热、吴燕、颜艳、张麓、李毅军、刘立新、冉文生、李建国、李勇、胡杰、姜胜刚、胡新刚、马明生、胡志龙、姚强、刘宇海、郭亚军。 DB65/T3912-2016
住宅用进户门通用技术条件
1范国
本标准规定了住宅用进户门的术语和定义、分类、代号与标记、要求、试验方法、检验规、标志、 包装、运输和贴存。
本标准适用于具有耐火性能不低于60min要求的住宅用进户门 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，鼓励采用根据本标准达成协议的各方研充相关的技术文件。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191-2008 包装储运图示标志 GB/T708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T5824-2008 建筑门窗洞口尺寸系列
门和卷帘的耐火试验方法建筑材料及制品燃烧性能分级
GB/T7633 GB8624 GB17565-2007 防盗安全门通用技术条件 GA/T73
机械防盗锁电子防盗锁
GA374 3术语和定义
GB17565-2007界定的及下列术语和定义适用于本文件。
3.1
住宅用进户门芯填充材料 the filler material of the residential using entor-door core 门扇内填充具有防潮、防火、耐高温等特点的材料。
4等级、代号和标记 4.1等级
住宅用进户门安全级别分为两类，拉丁文代号为I、IⅡI级，拼音代号为Y、R级。 4.2代号
住宅用进户门的代号为ZZM 4.3标记
住宅用进户门标记由住宅用进户门代号、安全级别代号、企业特征代号和产品特征代号四部分组成。 标记特号为大写字母，从左到右第一部分为住宅用进户门代号，第二部分为安全级别代号，第三分为
企业特征代号，第四邮分为产品特征代号，门标记编制应符合GB/T5824-2008要求，其构成见图1. DB65/T3912-2016
产品特征代号企业特征代号安全级别代号住宅用进户门代号
图1
示例：Z2M-1-（企业特征代号）-2050×860安全级别为1级，某企业生产的门柜尺寸为2050×860m的住用进户门， 5技术要求 5.1一般要求 5.1.1住宅用进户门所选用的板材材质应符合GB17565-2007标准要求，并按批准后的设计图纸及技术文件制造。 5.1.2、主要构件及五金附件应与住宅用进户门使用功能协调一致，其有效证明应符合相关标准的规定采用的密封条应具有阻燃性能。 5.2外观 5.2.1门框、门离构件表面应平整光洁，无明显凹痕和机械损伤。 5.2.2、铭牌标志应端正、牢固、清晰。 5.2.3铰链与门框、门扇采用焊接时，焊缝不应高于铰链表面。 5.3标识 5.3.1住宅用进户门应有永久性安全级别标识。安全级别标识由其中文代号和平面圆组成，中文代号应位于直径为25mm的平面圆中。 5.3.2以宋体永久固定在内侧铰链边上角，距地面高度1600mm士100mm的位置上。 5.4板材及材质 5.4.1板材材质选用不低于冷轧薄钢板材料， 5.4.2钢制板材料厚度 5.4.2.1门框按I、Ⅱ级别，分别应选用厚度1.80mm、1.50mm。 5.4.2.2门扇的外面板、内面板厚度用“外板/内板”形式表示，按1、Ⅱ级别，分别应选用 1.00mm/1.00mm、0.80mm/0.80mm的钢板. 5.4.2.3钢质板材厚度允许偏差应符合表1的规定
表1钢制板材允许偏差
单位：
公称厚度
乳制方式允许偏差冷轧薄钢板允许偏差热轧等钢板允许偏差 5.4.2.4若有其它要求按设计或合同的相关要求执行。 5.4.3其他材质的板材厚度
1.80 0,12 0.17
1,50 0.10 0.15
1.00 0.07 0.15
0.80 0.06 0.15
选用其他材质的板材时，其板材厚度及允许偏差应符合GB/T 708-2006或GB/T709-2006标准要求。 DB65/T3912—2016
5.5尺寸公差与配合间隙 5.5.1门框、门扇对角线尺寸、门框槽口、门外形尺寸公差应符合表2的规定，
单位：m >3500 ≤4.0
表2尺寸公差
2000~3500 ≤3.0
1000~2000 ≤2.0
<1000 ≤1.5
尺对寸公差范围
5.5.2门与门扇配合间隙（含组合门扇）尺寸偏差应符合表3的规定
单位：m
表3配合间隙
门框与门扇配合活动间院 门与铰链边贴合面间障 开启边与门框贴合面间
锁孔与锁舌间蒙
≤3.0
≤2.0
3.0
≤3.0
5.5.3门扇与门框搭接宽度不小于12mm 5.5.4门扇平面度不应大于2.0mm 5.5.5门扇厚度不应小于60mm 5.5.6门扇上除安装直径小于15mm的猫眼外，不得开设其它孔洞。 5.5.7加固件钢板厚度不应小于1.2mm。若有螺孔，钢板厚度不应小于3mm 5.6安全要求 5.6.1 安全级别应符合表4的规定。
表4安全级别
级别
项目
Ⅱ级 8 A A
I级 ≥12 B B
破坏时间（min）机械锁安全级别电子锁安全级别
5.6.2防破坏性能 5.6.2.1门扁
应能阻止在门扇上打开一个不小于615cm穿透的开口，防破坏时间应符合表4的规定， 5.6.22锁具
应在表4安全级别规定的时间内进行以下破坏试验，门扇不应被打开。 a 钻掉锁芯，播断锁体连接件从而拆卸锁具： b) 通过上下间隙伸进撬扒工具，试图拨开锁舌： c）用套筒或类似扳动工具对门把手施动扭矩，试图震开、冲断锁体内的锁定档块或铆钉。
5.6.2.3铰链
在表4安全级别规定的时间内对铰链（合页）进行以下防破坏，铰链应承受使用普通机械手工工具对其实施冲击、切时，传给链的冲击力和播扒力，应无断裂现象，铰链表面、转轴被锯掉后不应将门扇打开。 5.6.3软冲击性能
