ICS 79.080 B 70
g

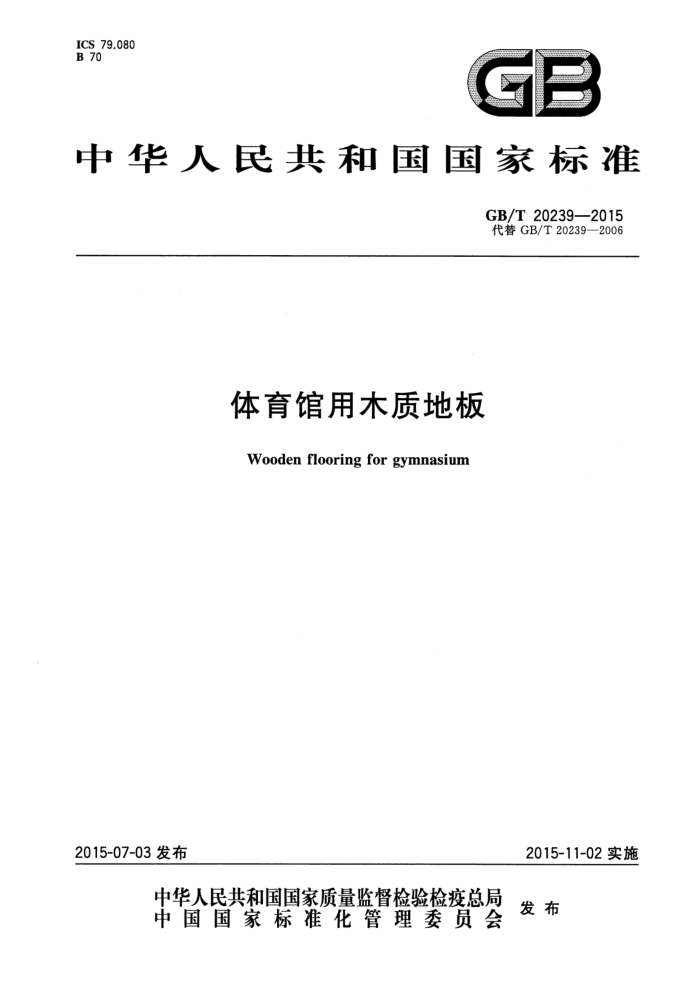

中华人民共和国国家标准
GB/T20239—2015 代替GB/T20239—2006
体育馆用木质地板
Wooden flooring for gymnasium
2015-07-03发布
2015-11-02实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准体育馆用木质地板 GB/T20239—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1.75 字数48千字 2015年7月第一版2015年7月第一次印刷
*
书号：155066·1-51077定价27.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T20239—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T20239—2006《体育馆用木质地板》，与GB/T20239—2006相比主要技术变化
如下：
修改了范围（见第1章）；修改了规范性引用文件（见第2章）；增加并修改了部分术语和定义（见第3章）；修改了分类（见4.2、4.3和4.4)；修改了要求，增加了面层地板、载荷分布层（毛地板)与龙骨常用材料、规格尺寸与偏差、外观质量和理化性能项技术要求（见5.1、5.2、5.3和5.4）；修改了功能要求（见表8）；修改了产品性能的检验方法，增加了外观质量、规格尺寸及试件制作、试样尺寸和数量的规定，增加了面层地板、载荷分布层（毛地板）与龙骨理化性能检验方法（见6.1.1、6.1.2和6.1.3）；修改了功能性试验方法（见6.2.4和6.2.6）；修改了检验规则，增加了检验分类、抽样方法和判定原则、综合判断和检验报告等内容（见第7 章); 修改了标志、包装、运输和贮存（见第8章）；修改了施工及验收要求（见第9章）；修改了附录B(见图B.1)。
-
-
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由国家林业局提出。 本标准由全国人造板标准化技术委员会（SAC/TC198)归口。 本标准起草单位：黑龙江省木材科学研究所、中国林业科学研究院木材工业研究所、上海美凯地板
工业有限公司、大连千森木业有限公司、浙江裕华木业有限公司、上海久家木业有限公司、敦化市方圆体育地板有限责任公司、北京泰步体育场馆工程有限公司、久盛地板有限公司、武汉林之杰木业有限公司、 大自然家居（中国)有限公司、四川升达林业产业股份有限公司、浙江大庄实业集团有限公司、浙江世友木业有限公司、武汉荣德实业有限公司、安信伟光（上海）木材有限公司、巴洛克木业（中山）有限公司、吉林森工金桥地板集团有限公司、江苏南洋木业有限公司、书香门地（上海）新材料科技有限公司、浙江升华云峰新材股份有限公司、圣象集团有限公司、江苏省地板产品质量监督检验中心。
本标准主要起草人：王宏棣、吕斌、毕克新、何金存、周志芳、黄瑞更、宋立山、赵丹、黄海兵、王齐、 金月华、曹江、赵雪峰、唐嘉、孙伟圣、王仁忠、余学彬、向中华、林海、倪方荣、高文健、卢伟光、刘硕真、 于长海、庄中南、卜立新、顾水祥、肖飞、顾强。
本标准所代替标准的历次版本发布情况为：
GB/T20239—2006。
I GB/T20239—2015
体育馆用木质地板
1范围
本标准规定了体育馆用木质地板的术语和定义、分类、要求、检验方法、检验规则、标志、包装、运输和贮存、施工及验收要求等。
本标准适用于体育馆内供篮球、排球、手球、乒乓球、羽毛球、体操、武术等竞赛、训练、教学和健身使用，具有运动功能、保护功能和基本技术功能（参见附录A)的木质地板，本标准中浸渍纸层压木质地板为面层的地板，仅适用于娱乐健身用。
本标准不适用于承受举重项目杠铃和田径项目投掷器械冲击的木质地板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1931—2009木材含水率测定方法 GB/T1936.1—2009 木材抗弯强度试验方法 GB/T1936.2—2009 木材抗弯弹性模量测定方法 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样
计划
GB/T15036.1—2009 实木地板 第1部分：技术要求 GB/T15036.2—2009 实木地板第2部分：检验方法 GB/T176572013 人造板及饰面人造板理化性能试验方法 GB/T18102—2007 浸渍纸层压木质地板 GB/T18103—2013 实木复合地板 GB18580 室内装饰装修材料 人造板及其制品中甲醛释放限量 GB18581 室内装饰装修材料溶剂型木器涂料中有害物质限量 GB/T20240—2006 6竹地板 GB/T20241—2006 单板层积材 GB50300 建筑工程施工质量验收统一标准 GB50325 民用建筑工程室内环境污染控制规范 LY/T1580—2010 定向刨花板 LY/T1614—2011 实木集成地板 LY/T1738—2008 实木复合地板用胶合板
3术语和定义
GB/T15036.1—2009,GB/T18102—2007、GB/T18103—2013GB/T20240—2006、GB/T20241— 2006、LY/T1580—2010和LY/T16142011界定的以及下列术语和定义适用于本文件。
1 GB/T20239—2015
3.1
木质地板woodenflooring 由木材、竹材直接加工或木材、竹材复合加工的地板。
3.2
体育馆用木质地板 woodenflooringforgymnasium 由面层地板、载荷分布层（毛地板)及龙骨等结构层材料按不同技术要求铺设的用于体育馆内的木
质地板，参见附录B。 3.3
冲击吸收率 forcereduction F. 使用冲击力检测仪分别对未凹陷的坚实地面（混凝土地面）和受检测面进行冲击时，测试坚实地面
(混凝土地面）和受检测面反弹力（反冲击力)的变化率。 3.4
标准垂直变形 verticaldeformation Va 使用冲击力检测仪，在检测仪落锤的轴线方向上的冲击力使体育馆用木质地板面层在垂直方向上
发生凹陷变形。 3.5
相对垂直变形率 areadeflection A s00 使用冲击力检测仪，在检测仪落锤的轴线方向上的冲击力使体育馆用木质地板面层在垂直方向上
发生凹陷变形时，在规定距离的垂直变形与落锤轴线方向上垂直变形的百分比。 3.6
球反弹率 ballrebound B. 标准篮球分别在体育馆用木质地板和坚实地面（混凝土地面）上反弹高度的比值，以百分比表示。
3.7
抗滚动载荷性能behaviourunderarollingload 体育馆用木质地板面层承受往复滚动加载的能力。
3.8
残余压痕 residualimpression 对受检测面施加一个稳定、长时间的力，使体育馆用木质地板发生变形，当力消失时，面层地板所留
的痕迹。 3.9
面层地板woodenflooringfacelayer 体育馆用木质地板结构中置于面层的地板。
3.10
载荷分布层 loaddistributionpanel 毛地板体育馆用木质地板结构中置于龙骨与面层地板间起承载作用的层板。
2
