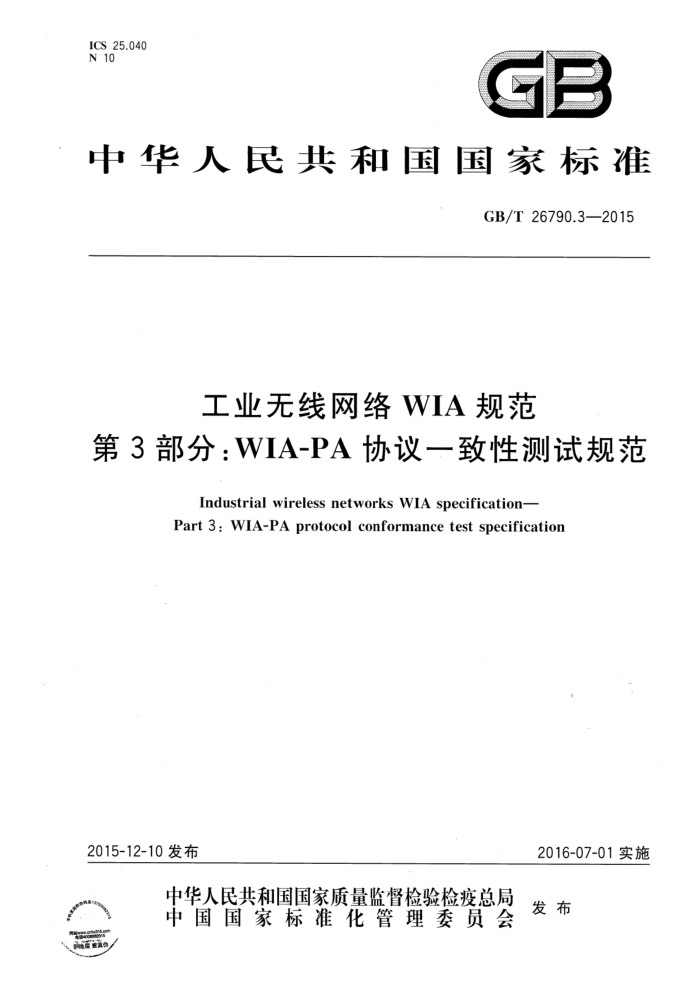

ICS 25.040 N 10
中华人民共和国国家标准
GB/T 26790.3—2015
工业无线网络WIA规范
第 3 部分：WIA-PA协议一致性测试规范
Industrial wireless networks WIA specification- Part 3 : WIA-PA protocol conformance test specification
2016-07-01实施
2015-12-10 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
茶层查真伪 GB/T 26790.3—2015
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义
1
符号和缩略语 WIA-PA 一致性测试系统结构 5.1 测试环境概述 5.2 测试过程 5.3 测试名称说明 5.4 测试伪代码说明 5.5 参考数据包符号说明….
4
5
.
...
13 13 13 26 67 71 71 83 168 183 183 227 235 235 256 320 324 324 347 464 481 481 544
6现场设备测试集(非安全测试部分) 6.1 加人过程测试集· 6.2　运行过程测试集·· 6.3离开过程测试集 7路由设备测试集(非安全测试部分) 7.1加入过程测试集 7.2　运行过程测试集 7.3 离开过程测试集 8网关设备测试集(非安全测试部分） 8.1运行过程测试集 8.2离开过程测试集 9现场设备测试集(安全测试部分）
..
.....
中：
9.1 安全加人过程测试集 9.2 安全运行过程测试集 9.3安全离开过程测试集 10路由设备测试集(安全部分) 10.1安全加人过程测试集…. 10.2　安全运行过程测试集· 10.3安全离开过程测试集 11网关设备测试集(安全部分） 11.1安全运行过程测试集…· 11.2离开过程测试集
.
T GB/T 26790.3—2015
前 言
GB/T26790《工业无线网络WIA规范》拟分为以下8部分：
第1部分：用于过程自动化的WIA系统结构与通信规范；第2部分：用于工厂自动化的WIA系统结构与通信规范；第3部分：WIA-PA 协议一致性测试规范; 第 4 部分：WIA-FA 协议一致性测试规范; 第5部分：WIA-PA互操作性测试规范； -第 6 部分：WIA-FA互操作性测试规范; 一第7部分：WIA-PA产品通用条件；第8部分：WIA行业规范。 本部分为GB/T26790的第3部分。 本部分按照 GB/T 1.12009 给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会(SAC/TC 124)归口。 本部分主要起草单位：中国科学院沈阳自动化研究所、机械工业仪器仪表综合技术经济研究所、北
京科技大学、浙江中控研究院有限公司、浙江大学。
本部分主要起草人：于海斌、梁炜、刘丹、万亚东、张思超、王恺、齐悦、张晓玲、施一明、史宝库、 罗新强、孙亮、王沁、冯冬芹、梅恪、陈积明、陈建飞、陈小枫、程鹏、夏晔、李世明、彭世伟。
II GB/T 26790.3-2015
引 言
WIA-PA 产品的一致性和互操作性测试是检验产品是否符合 WIA-PA标准(GB/T 26790.1—2011 《工业无线网络WIA规范第1部分：用于过程自动化的WIA系统结构与通信规范》），实现不同厂家产品互连、互操作的技术保证。
WIA-PA 一致性测试用来检测产品是否满足 WIA-PA 标准规定的要求。一致性测试是互操作性测试的前提。产品只有通过一致性测试,表明其符合 WIA-PA标准协议,才进行互操作性测试。
IV GB/T 26790.3—2015
工业无线网络WIA规范
第3部分：WIA-PA协议一致性测试规范
1范围
GB/T 26790 的本部分定义了 WIA-PA 设备加人过程、运行过程、离开过程和网络安全的测试规范。
本部分适用于基于 WIA-PA的工业过程测量、监视与控制的无线网络设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 26790.1一2011工业无线网络WIA规范第1部分：用于过程自动化的WIA系统结构与通信规范
IEEE STD 802.15.4-2011IEEE信息技术标准系统间远程通信和信息交换局域网和城域网具体要求第15.4部分：低速率无线个域网（LR-WPAN)的无线媒体访问控制（MAC)和物理层 (PHY） 规 范 IEEE Standard for Information technology-Telecommunications and information exchange between systems-Local and metropolitan area networks-Specific requirements--Part 15.4: Wireless Medium Access Control (MAC) and Physical Layer (PHY) Specifications for Low-Rate Wireless Personal Area Networks (LR-WPANs)J
3术语和定义
GB/T 26790.1一2011 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T 26790.1—2011中的某些术语和定义。 3.1
绝对时隙号 absolute timeslot number 从网络形成开始计数的全部时隙,通常该值是指当前时隙号。 注：该值以递增1的方式计数，一般为当前时隙的序列号，且最大值为(248一1),达到最大值后,该值重置为0。 ［GB/T 26790.1—2011,定义 3.1.1]
3.2
主动离开active leaving 路由设备向网关申请后离开或现场设备向路由设备申请后离开的过程。 [GB/T 26790.1—2011,定义 3.1.2]
3.3
聚合aggregation 将多个用户应用对象的数据或簇成员的包合并为一个包的过程。 [GB/T 26790.1—2011,定义 3.1.5]
1 GB/T 26790.3—2015
3.4
应用子层application sub-layer 提供应用层数据和管理服务的协议子层。 [GB/T 26790.1—2011,定义 3.1.6]
3.5
信标beacon 在 WIA-PA网络中由网关设备或路由设备广播的帧。 注：新的路由设备或现场设备在加人WIA-PA网络前首先要监听信标。 ［GB/T 26790.1—2011,定义 3.1.7］
3.6
广播broadcast 将包发送给 WIA-PA网络中所有可以接收到的设备。 [GB/T 26790.1—2011,定义 3.1.8]
3.7
信道　channel 从发送端到接收端传递包的无线射频媒质。 ［GB/T 26790.1—2011,定义 3.1.9]
3.8
簇cluster 包括一个路由设备和多个现场设备的逻辑设备组。 [GB/T 26790.1—2011,定义 3.1.10]
3.9
簇首 cluster head 簇内的管理者，由路由设备承担。 ［GB/T 26790.1-—2011,定义 3.1.11]
3.10
簇成员cluster member 簇内的数据源，由现场设备承担。 [GB/T 26790.1—2011,定义 3.1.12]
3.11
通信资源 communication resource 用于传输顿的信道和时隙。 [GB/T 26790.1—2011,定义 3.1.14］
3.12
致性测试 conformance testing 测试被测设备对通信协议的符合程度的测试。
3.13
数据链路子层　data link sub-layer 位于 IEEE STD802.15.4-2011的 MAC层之上，用于处理WIA-PA 网络拓扑、链接和通信资源。
3.14
解聚 disaggregation 将聚合后的包分解为用户应用对象数据的过程。 [GB/T 26790.1—-2011,定义 3.1.18] GB/T 26790.3-2015
[GB/T 26790.1-—2011,定义3.1.31] 3.25
包packet 在物理媒体上同时发送的一组有格式的位。 [GB/T 26790.1—2011,定义 3.1.32]
3.26
被动离开 passive leaving 在 WIA-PA 网络中，一个现场设备被路由设备强制移出网络或一个路由设备被网关强制移出网络
的过程。
［GB/T 26790.1—2011,定义 3.1.34] 3.27
物理地址physical address WIA-PA网络中,用于标识设备的64位扩展唯一标识符，也称为长地址。 注：物理地址由制造商分配。 [GB/T 26790.1—2011,定义 3.1.35
3.28
路由设备　routing device WIA-PA网络中,负责现场设备的管理和包转发等功能的设备。 [GB/T 26790.1—2011,定义 3.1.36]
3.29
安全管理者 security manager 在WIA-PA网络中,负责为用户应用提供整个网络的安全策略配置、密钥管理和设备认证的逻辑
角色。
[GB/T 26790.1—2011,定义 3.1.37]
3.30
超顿 superframe 周期性重复的时隙集合。 注：超帧规定了周期性通信的收发时间。 [GB/T 26790.1—2011,定义 3.1.38]
3.31
时隙 timeslot 在 WIA-PA 网络中交换数据所采用的基本时间单位。 注：WIA-PA网络中的时隙长度是可配置的。 [GB/T 26790.1—2011,定义 3.1.39
3.32
测试用例 test case 为测试特定功能或过程是否满足通信协议要求而规定的一组输人、执行条件以及预期结果。
3.33
测试集 test set 测试用例的集合。
3.34
虚拟通信关系 virtual communication relationship 标识两个用户应用对象所使用的通信路径和通信资源。
4
