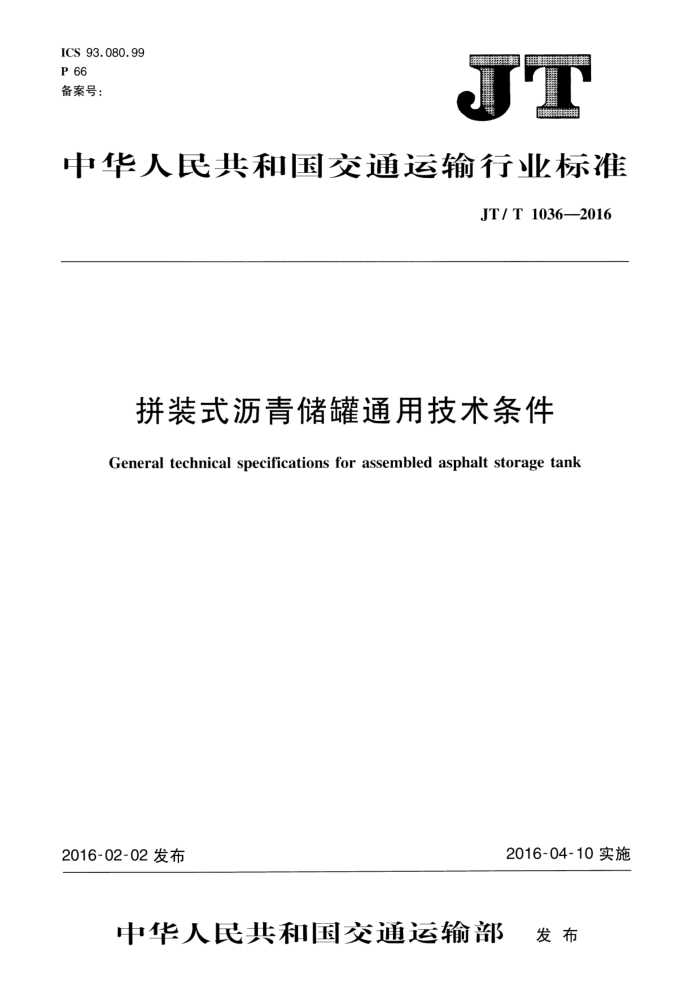

ICS 93.080.99 P 66 备案号：
JT
中华人民共和国交通运输行业标准
JT/T1036—2016
拼装式沥青储罐通用技术条件
General technical specifications for assembled asphalt storage tank
2016-04-10实施
2016-02-02发布
中华人民共和国交通运输部 发布 JT/T1036—2016
目 次
前言
I
范围规范性引用文件 3 术语和定义储罐的结构、分类与编号·
2
4
5 技术要求
检测方法验收· 标识、包装和运输附录A（规范性附录） 储罐基础检查要求
6
8
10
8
10
1 JT/T1036—2016
前言
本标准按照CB/T1.1--2009给出的规则起草本标准由全国交通工程设施（公路）标准化技术委员会（SAC/T223）提出并归口。 本标准起草单位：沈阳储隆沥青设备有限公司、交通运输部公路科学研究院、辽宁省标准化研究院本标准主要起草人：徐杰、李莉、魏毅、刘宝岩、邢立国、李多娇、李响
Ⅲ JT/T1036—2016
拼装式沥青储罐通用技术条件
1范围
本标准规定了拼装式沥青储罐的结构、分类与编号、技术要求、检测方法、验收，以及标识、包装和运输的要求，
本标准适用于拼装式沥青储罐（以下简称储罐）
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
优质碳素结构钢碳素结构钢低合金高强度结构钢熔敷金属中扩散氢测定方法六角头螺栓六角头螺栓 全螺纹 1型六角螺母输送流体用无缝钢管标牌石油库设计规范
GB/T 699 GB/T 700 GB/T 1591 GB/T 3965 GB/T 5782 GB/T 5783 GB/T 6170 GB/T 8163 GB/T 13306 GB 50074
GB/T 25774.1 焊接材料的检验 第1部分：钢、镍及镍合金熔敷金属力学性能试样的制备及
检验
GB/T 25777 焊接材料熔敷金属化学分析试样制备方法 GB 50128
立式圆筒形钢制焊接储罐施工规范工业设备及管道绝热工程施工质量验收规范工业金属管道工程施工规范立式圆筒形钢制焊接油罐设计规范
GB 50185 GB 50235 CB 50341
3术语和定义
下列术语和定义适用于本文件。
3.1
拼装式沥青储罐 assembledasphaltstoragetank 种可以在安装现场通过铆工、钳工方法组装起来，并且可以以同样方法拆迁到异地重新组装的沥
青罐。其主要特点是将传统沥青罐的罐顶、罐壁、加热装置等大型钢制构件分解设计成小型的单元组件。这些单元组件可在工厂生产，再运到安装现场组装，
1 JT/T1036—2016
4储罐的结构、分类与编号
4.1结构 4.1.1储罐结构形式为钢制直立圆筒形拼装式，由若干片罐壁组件、罐顶组件、加热装置组件、罐底，监控仪表、密封件、紧固件及其他附件拼装连接构成，整体结构如图1所示。
AA
相邻壁板组件连接形式
8
Ar A
理论内径D
H堂耀
B
6- 5 4~
罐底密封形式
11
±0.000
12 10
B
3
说明：
梯子； 2. 一沥青出管：
人孔；沥青进口管：加热装置组件： 9- 一紧固件；
7 - 罐壁组件： 10- 密封件；
N
罐顶组件； 11- 一罐底压板；
8 一
一监控仪表；
12— 罐底。
3
LF
图1 储罐结构示意图
4.1.2罐壁组件由若干片等厚或不等厚的圆弧形钢板在直立方向对接焊接成一定长度的圆弧壁板，在弧形凹面内设有纵横肋板，其若干片由紧固件连接即可组装成拼装式沥青储罐罐壁，结构如图2 所示。
+2
B
C
BB
B 说明：
C
一罐壁板； 2- 一肋板； 3 罐底法兰。
1-
-
图2罐壁组件结构示意图
4.1.3罐顶组件是带肋球面瓜瓣形钢板焊接成的组件。其若干片经螺栓连接即可组装成拼装式沥青储罐罐顶，结构如图3所示。 2
