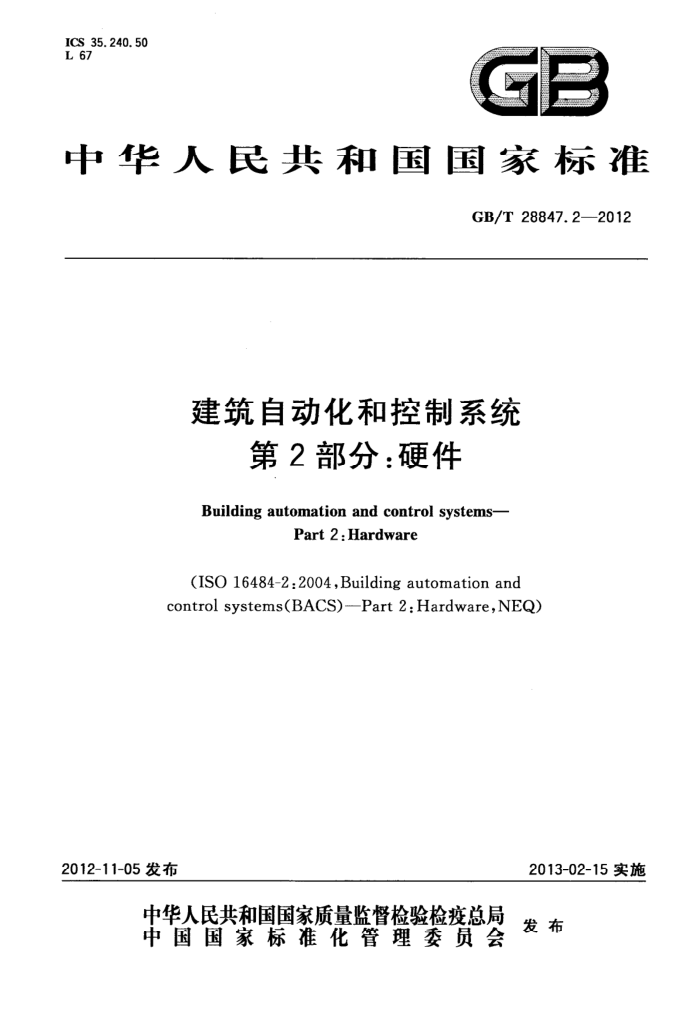

中华人民共和国国家标准
GB/T28847.22012
建筑自动化和控制系统
第2部分：硬件 Building automation and control systems-
Part 2:Hardware
(ISO 16484-2:2004,Building automation and control systems(BACS)-Part 2:Hardware,NEQ)
2013-02-15实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28847.2—2012
目 次
前言 1 范围
2 规范性引用文件术语和定义缩略语系统架构 5.1 系统架构示意 5.2 硬件设备 5.3 硬件基本要求 6管理设备 6.1 功能要求 6.2 设备要求 7控制设备 7.1功能要求 7.2设备要求 8现场执行设备· 8.1功能要求. 8.2设备要求· 网络设备 9.1 功能要求· 9.2设备要求 10线缆 10.1功能要求 10.2 设备要求 11工程调试工具 11.1功能要求 11.2设备要求附录A（规范性附录） 专用安全设备的安全要求附录B（资料性附录) 网络设备要求
3 K 5
2
.
10
10 10 15 15 15 15 15 15 15 15 16 17 18
9 GB/T28847.2—2012
前言
GB/T28847《建筑自动化和控制系统》分为七个部分：
第1部分：概述；第2部分：硬件；第3部分：功能；第4部分：应用； -第5部分：数据通信协议；第6部分：数据通信一致性测试；第7部分：工程实现。 本部分为GB/T28847的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法参考ISO16484-2：2004《建筑自动化和控制系统第2部分：硬件》编制，与
ISO16484-2：2004的一致性程度为非等效。
本部分由住房和城乡建设部提出。 本部分由全国智能建筑及居住区数字化标准化技术委员会（SAC/TC426)归口。 本部分起草单位：住房和城乡建设部信息中心、中外建设信息有限责任公司、北京交通大学、机械工
业仪器仪表综合技术经济研究所、住房和城乡建设部IC卡应用服务中心、深圳达实智能股份有限公司、 松下电器研究开发（中国）有限公司、深圳慧锐通电器制造有限公司、北京复旦微电子技术有限公司、深圳市赛为智能股份有限公司、青岛海尔智能家电科技有限公司、北京海湾威尔电子工程有限公司。
本部分主要起草人：主辉、周欣、杨辉、周波、张永刚、陈列、尚治宇、马虹、申斐、主毅、程卫东、
王春喜、林木青、黄吉文、肖明超、王宝、林必毅、顾清坤、薛亚兵。 GB/T28847.2—2012
建筑自动化和控制系统
第2部分：硬件
1范围
GB/T28847的本部分规定了建筑自动化和控制系统的系统架构、管理设备、控制设备、现场执行设备、网络设备、线缆、工程调试工具等技术要求。
本部分适用于建筑自动化和控制系统的硬件定义、设计和实施。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.43电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样
品的安装
GB 3096 5声环境质量标准 GB3836.1爆炸性环境第1部分：设备通用要求 GB4208外壳防护等级(IP代码） GB4343.1 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB4343.2 家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度 GB/T 4797.4 电工电子产品自然环境条件太阳辐射与温度 GB 4798 电工电子产品应用环境条件 GB/T5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理 GB/T9312行式打印机通用技术条件 GB/T9387.1信息技术开放系统互连基本参考模型第1部分：基本模型 GB/T 9813 微型计算机通用规范 GB16796 ：安全防范报警设备安全要求和试验方法 GB 16915 家用和类似用途固定式电气装置的开关 GB/T17540 台式激光打印机通用规范 GB/T17974 台式喷墨打印机通用规范 GB/T19334 低压开关设备和控制设备的尺寸 在成套开关设备和控制设备中作电器机械支承
的标准安装轨
GB 19517 国家电气设备安全技术规范 GB/T28847.1建筑自动化和控制系统 第1部分：概述 GB50057 建筑物防雷设计规范 GB50116火灾自动报警系统设计规范 GB/T50311 综合布线系统工程设计规范 GB50348安全防范工程技术规范 JB/T8207 工业自动化仪表用电源电压 YD/T 838 数字通信用对绞/星绞对称电缆 YD/T926 大楼通信综合布线系统
1 GB/T28847.2—2012
3术语和定义
GB/T28847.1界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T28847.1中的某些术语和定义。 3. 1
互锁interlock 用于控制序列，将一个设备通过布尔逻辑和闭路控制、开路控制的开/关动作连接到另外一个设备。
3. 2
闭路控制closedcircuitcontrol 输出以将测量值和期望值之差减少到0的方法对过程进行控制的工作方式。
3.3
开路控制 open circuit control 一个或多个测量输入在对过程不存在任何延续影响的条件下对输人进行控制的工作方式。
3. 4
模拟信号 号analogue signal 时间连续和数值连续的信息特征信号。
3. 5
耦合 coupling 两个或两个以上的电路元件或电网络的输人与输出之间存在紧密配合与相互影响，并通过相互作
用从一侧向另一侧传输能量的现象。 3. 6
脉冲信号 pulse signal 时间上不连续的信息待征信号。
3.7
变送器 transmitter 输出为规定类型和数值信号的装置。
缩略语
4
下列缩略语适用于本文件。 ATM：异步传输模式(AsynchronousTransferMode) BACSPL：建筑自动化和控制系统点表（BuildingAutomationAndControlSystemPointsList) CRT：阴极射线管(CathodeRayTube) GBIC：千兆位信号接口转换器（GigabitInterfaceConverter） I/O：输人/输出（input/output） RTD：电阻式温度检测器（ResistanceTemperatureDetector) SNMP：简单网络管理协议(SimpleNetworkManagementProtocol) VLAN：虚拟局域网(VirtualLocalAreaNetwork) VPN：虚拟专用网络（VirtualPrivateNetwork）
5系统架构 5.1系统架构示意
系统架构示意图如图1所示。 2
