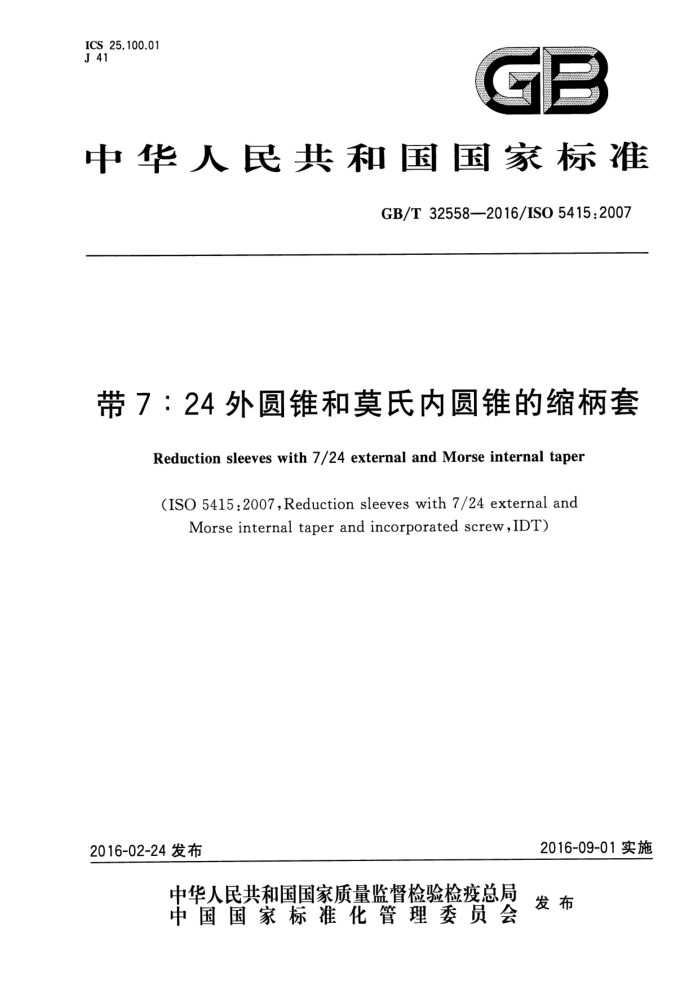

ICS 25.100.01 J 41
中华人民共和国国家标准
GB/T 32558—2016/ISO 5415 :2007
带7：24外圆锥和莫氏内圆锥的缩柄套
Reduction sleeves with 7/24 external and Morse internal taper
(ISO 5415:2007,Reduction sleeves with 7/24 external and
Morse internal taper and incorporated screw,IDT)
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32558--2016/ISO 5415:2007
前言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准使用翻译法等同采用ISO 5415:2007《带7：24外圆锥和带内螺纹的莫氏内圆锥的缩柄
套》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1443—1996机床和工具柄用自夹圆锥(ISO 296:1991,eqv); -GB/T3837—20017：24手动换刀刀柄圆锥(ISO 297:1988,eqv); -GB/T 1804—2000一般公差　未注公差的线性和角度尺寸的公差(ISO 2768-1：1989,eqv）。
本标准与ISO 5415:2007相比做了下列编辑性修改：
简化了标准名称；图1、图2按照中国制图标准对标注符号进行了编辑性修改；标记中，用我国标准号代替国际标准号。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会(SAC/TC 91)归口。 本标准负责起草单位：成都工具研究所有限公司。 本标准主要起草人：曾宇环。
I GB/T 32558—2016/ISO 5415:2007
带7：24外圆锥和莫氏内圆锥的缩柄套
1范围
本标准规定了带7：24外圆锥和莫氏内圆锥的缩柄套的尺寸。7：24外圆锥包括30、40、45、50 和 60号柄,莫氏内圆锥包括1～6号柄,其中4～6号柄既可以做成带强制传动的,也可做成不带强制传动的。
这些缩柄套可以传动尾部带内螺纹的莫氏锥柄刀具。内螺纹的形式和在孔内的紧固方式由制造商自定。
7：24圆锥按ISO297,莫氏圆锥按ISO296和ISO 5413。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 296机床和工具柄用自夹圆锥(Machine tools-Self-holding tapers for tool shanks) ISO 297 7 : 24 手动换刀刀柄圆锥(7/24 tapers for tool shanks for manual changing) ISO 2768-1:1989一般公差　第 1 部分：未注公差的线性和角度公差（General tolerances一Part
1: Tolerances for linear and angular dimensions without individual tolerance indications)
ISO 5413机床莫氏锥度强制传动(Machine tools-Positive drive of Morse tapers)
3型式和尺寸
3.1一般规定
所有的尺寸和公差都是以毫米为单位，未注公差按ISO2768-1:1989的“m"级。 3.2带7：24外圆锥和1-6号莫氏内圆锥的A型缩柄套
带7：24外圆锥和莫氏内圆锥的A型缩柄套的尺寸按图1和表1。 3.3带7：24外圆锥和4-6号莫氏内圆锥的B型缩柄套
带 7：24 外圆锥和莫氏内圆锥的 B型缩柄套的尺寸按图2和表1。 GB/T 32558—2016/ISO 5415:2007
说明： 1——7：24圆锥; 2-—莫氏圆锥。 注1：螺钉的形式和固定方式仅是示例。 注2：这只是一个简图,并不是详细的设计图。
图1A型缩柄套
说明：注1：螺钉的形式和固定方式仅是示例注2：这只是一个简图,并不是详细的设计图。
图 2 B 型缩柄套
3.4，带7：24外圆锥和莫氏内圆锥的A型、B型缩柄套的尺寸
见表1。
表1带7：24外圆锥和莫氏内圆锥的A型、B型缩柄套的尺寸
单位为毫米
规格
ds
l1
di
d2
d:
7 : 24 圆锥号 圆锥号
莫氏
A型 B型 A型 B型
M6 12.065 25 M10 17.780
1
30
31.75
118
50 0.012
2
32
