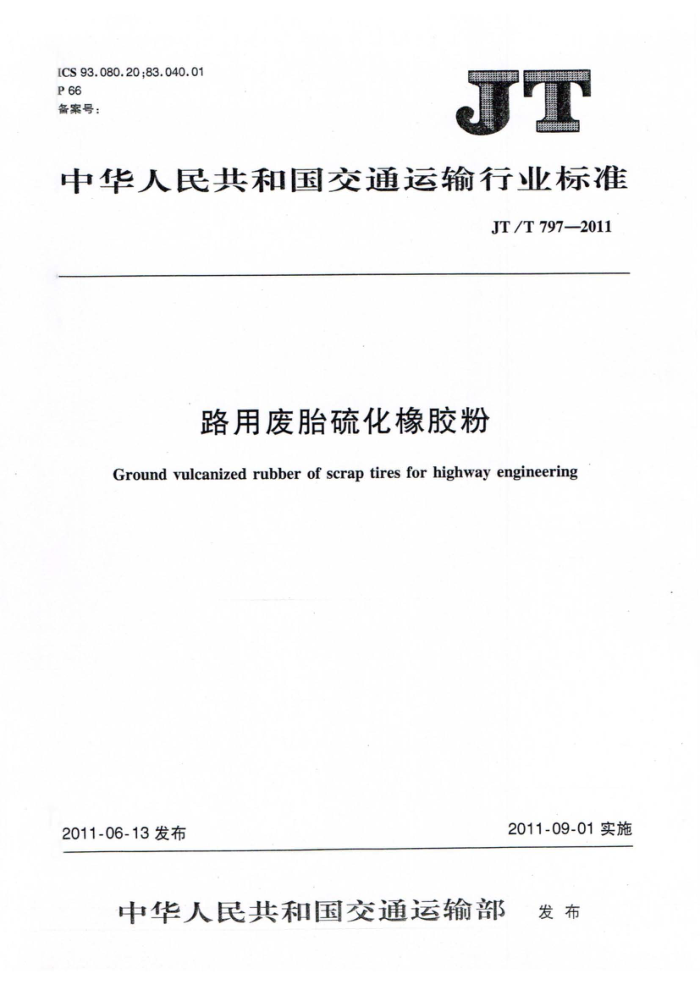

ICS93.080.20;83.040.01 P66 备案号：
H
中华人民共和国交通运输行业标准
JT/T797—2011
路用废胎硫化橡胶粉
Ground vulcanized rubber of scrap tires for highway engineering
2011-09-01实施
2011-06-13发布
中华人民共和国交通运输部 发布 JT/T797-2011
目 次
前言
1
范围规范性引用文件 3 术语和定义
1
2
分类和规格 5 技术要求 6 试验方法
4
检验规则标志、包装、运输和储存
8 JT/T797—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院、河北路桥集团有限公司、交通运输部科学研究院、上
海威宇公路技术服务股份有限公司、唐山曹妃甸发展投资集团有限公司、湖南合得利橡胶科技有限公司、四川中交路桥科技有限公司。
本标准主要起草人：王旭东、平长德、陈国彦、张敬轩、李美江、熊才启、汪炜、路真义、孙长军、 徐建新、高建新。
Ⅲ JT/T7972011
路用废胎硫化橡胶粉
1范围
本标准规定了路用废胎硫化橡胶粉的分类和规格、技术要求、试验方法、检验规则，以及标志、包装、 运输和储存。
本标准适用于废轮胎加工成的路用硫化橡胶粉的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
橡胶溶剂抽出物的测定
GB/T3516 GB/T4498—1997 橡胶灰分的测定 GB/T 5330
工业用金属丝编织方孔筛网轮胎术语及其定义橡胶及橡胶制品组分含量的测定热重分析法
GB/T6326 GB/T14837 GB/T19208—2008 硫化橡胶粉
3术语和定义
GB/T6326、GB/T19208界定的以及下列术语和定义适用于本文件。
3.1
硫化橡胶 vulcanizedrubber 亦称熟橡胶，俗称橡皮或胶皮。硫化过的橡胶，具有不变黏、不易折断等特质。大多数橡胶制品采用
此种橡胶制成。 3.2
废胎硫化橡胶粉groundvulcanizedrubberofscraptires 汽车废轮胎经粉碎得到的具有一定细度规格的硫化橡胶粉，以下简称废胎胶粉。
3.3
路用废胎硫化胶粉groundvulcanizedrubberofscraptiresforhighwayengineering 满足公路路用技术指标要求的废胎硫化胶粉。
3.4
子午线胎废胎胶粉crumbrubbermodifiersofradicaltire 汽车废子午线轮胎经粉碎得到的废胎胶粉。
3.5
斜交胎废胎胶粉crumbrubbermodifiersofbiastire 汽车废斜交轮胎经粉碎得到的废胎胶粉。
4分类和规格 4.1分类 4.1.1根据轮胎的来源，废胎胶粉分为以下两种：
1 JT/T7972011
子午线胎废胎胶粉：A1； -斜交胎废胎胶粉：A2。
4.1.2根据粉碎工艺，废胎胶粉分为低温冷冻法粉碎废胎胶粉和常温法粉碎废胎胶粉。 4.2规格
废胎胶粉按细度通常分为三种规格：
I类胶粉：粒度在30目（含）以下（0.60mm及以上）； Ⅱ类胶粉：粒度在30目~80目（含）之间[0.60mm~0.18mm（含）之间]； Ⅲ类胶粉：粒度在80目~200目（含）之间[0.18mm~0.075mm（含）之间]。
5技术要求
5.1外观
废胎胶粉应质地均匀，不应含有目测可见的木屑、砂砾、玻璃和污物等杂质。废胎胶粉中的纤维不应结团，且不应有呈编织状的纤维颗粒。 5.2物理性能
废胎胶粉的物理技术指标见表1。
表1 废胎胶粉的物理技术指标
筛余物 (%) <10
含水率 (%) <1
金属含量 (%) <0.03
纤维含量 (%) <1
相对密度 1.10~1.30
项 目技术指标
5.3化学性能
废胎胶粉的化学技术指标见表2。
表2废胎胶粉的化学技术指标
单位为百分比橡胶烃含量
丙酮抽出物
项目技术指标
灰分 ≤8
碳黑含量
≥28
≥48
≤16
5.4工艺要求
废胎胶粉的最后一道生产工艺宜采用常温法研磨粉碎。
6 试验方法
6.1外观
采用目测方法对废胎胶粉的外观进行检验。 6.2筛余物
筛余物的测定参照GB/T19208并按下列方法进行。
2
