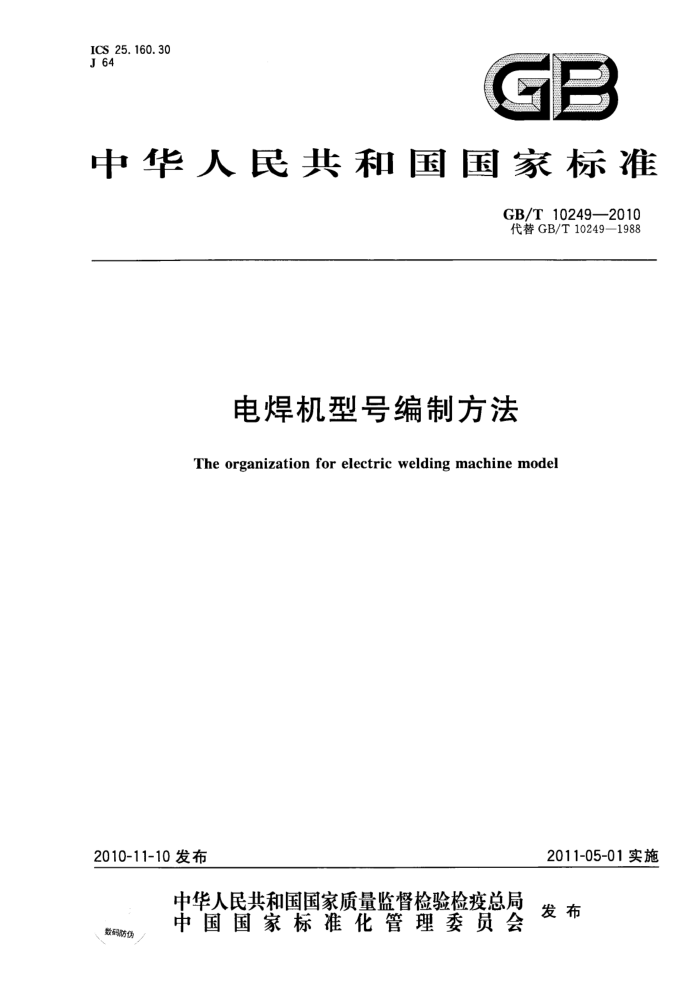

ICS 25.160.30 J 64
GB
中华人民共和国国家标准
GB/T10249—2010 代替GB/T10249—1988
电焊机型号编制方法
The organization for electric welding machine model
2011-05-01实施
2010-11-10 发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会
数码防伪 GB/T10249—2010
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 + 4 电焊机产品名称
-
1
2
+.
电焊机产品型号编制原则
5
6型号基本规格的标示附录A（规范性附录）部分产品符号代码的举例
++.... GB/T 10249—2010
前言
本标准代替GB/T10249—1988。 本标准与GB/T10249一1988相比主要变化如下：
增加了术语和定义；增加“钢筋电渣压力焊机”、“搅拌摩擦焊机”、“焊接机器人”的型号要求 -取消了“冷压焊机”、“高频焊机”、“其他焊机”的型号编制要求；作了编辑性修改。
-
本标准的附录A为规范性附录。 本标准由中国电器工业协会提出。 本标准由全国电焊机标准化技术委员会（SAC/TC70)归口。 本标准起草单位：杭州凯尔达电焊机有限公司、深圳市瑞凌实业股份有限公司、浙江肯得焊接设备
有限公司、成都三方电气有限公司、深圳市佳士科技发展有限公司、成都电气检验所。
本标准主要起草人：褚华、王任凯、邱光、朱宣辉、尹显华、潘磊、吴九澎、萧波、张作文本标准所代替标准的历次版本发布情况为：
GB/T10249—1988。
I GB/T 102492010
电焊机型号编制方法
1范围
本标准规定了电焊机型号的编制方法。 本标准适用于一般使用条件下的电焊机产品。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2900.22电工名词术语电焊机 GB15579.6一2008弧焊设备第6部分：限制负载的手工金属弧焊电源（IEC60974-6：2003，
IDT) 3术语和定义
GB/T2900.22和GB15579.6一2008中确立的以及下列术语和定义适用于本标准。
3. 1
限制负载的弧焊电源limiteddutymanualmetalarcweldingpowersources 由热切断装置的动作（断开、接通）来决定工作状态的焊接电源。
3. 2
手工金属电弧焊机manualmetalarcweldingmachine 采用药皮焊条进行手工焊接操作的电焊机。
3. 3
交流电弧焊机ACarcweldingmachine 利用交流电弧热量熔化金属而进行焊接的电焊机。
3. 4
直流［电］弧焊机DCarcweldingmachine 利用直流电弧热量熔化金属而进行焊接的电焊机。
3.5
逆变式[电］弧焊机inverterarcweldingmachine 内置直流/交流变换器的[电］弧焊机。
3. 6
逆变式直流电弧焊机inverterDCarcweldingmachine 内置直流/交流变换器的直流[电］弧焊机。
3.7
逆变式交流[电］弧焊机inverterACarcweldingmachine 内置直流/交流变换器的交流[电］弧焊机。
3.8
等离子弧切割机plasmaarccuttingmachine 用等离子弧作为切割热源的切割机。
1 GB/T10249-—2010
3. 9
搅拌摩擦焊机frictionstirweldingmachine 由一个圆柱体形状的焊头伸入工件的焊接处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从
而使连接部位的材料温度升高软化，同时对材料进行搅拌摩擦来完成焊接的焊机。 3. 10
光束焊机 light beam weldingmachine 产生光束或激光束并使其聚焦后对工件焊接处加热进行熔焊的焊机。
4电焊机产品名称 4.1电弧焊机 4.1.1按焊接工艺方法分类 4.1.1.1手工金属电弧焊机 4.1.1.2熔化极气体保护弧焊机 4.1.1.2.1活性气体保护弧焊机（简称MAG焊机） 4.1.1.2.2熔化极惰性气体保护弧焊机（简称MIG焊机） 4.1.1.2.3 二氧化碳弧焊机（CO2弧焊机） 4.1.1.3 钨极情性气体保护弧焊机（简称TIG焊机） 4.1.1.4 埋弧焊机 4. 1.1.5 等离子弧焊机
微束等离子弧焊机 4.1.1.6 等离子弧切割机 4.1.1.7 气电立焊机 4.1.1.8 旋转电弧焊机 4.1.1.9 带极堆焊机 4. 1.2 按焊接电源结构分类 4.1.2.1 交流弧焊机 4.1.2.1.1 动铁芯式交流弧焊机 4.1.2.1.2 串联电抗式交流弧焊机 4.1.2.1.3 动线圈式交流弧焊机 4. 1.2.1.4 晶闸管式交流弧焊机 4.1.2.1.5 变换抽头式交流弧焊机 4.1.2.1.6 逆变式交流弧焊机 4.1.2.2 直流弧焊机 4.1.2.2.1 磁放大器或饱和电抗式直流弧焊机 4.1.2.2.2 动铁芯式直流弧焊机 4.1.2.2.3 动线圈式直流弧焊机 4.1.2.2.4 晶体管式直流弧焊机 4.1.2.2.5 晶闸管式直流弧焊机 4.1.2.2.6 变换抽头式直流弧焊机 4.1.2.2.7 逆变式直流弧焊机 4.1.2.3 交直流两用弧焊机 4.1.2.4 机械驱动式弧焊机 4.1.2.4.1 直流弧焊发电机 2 GB/T10249--2010
4.1.2.4.2 交流弧焊发电机 4.1.2.4.3 3交流发电机整流弧焊机 4.2电渣焊接设备 4.2.1电渣焊机 4.2.2 2钢筋电渣压力焊机 4.3电阻焊机 4.3.1点焊机 4.3.2 凸焊机 4.3.3 3缝焊机 4.3.4 4电阻对焊机 4.3.5 闪光对焊机 4.3.6 电容储能电阻焊机
电容储能点焊机电容储能凸焊机电容储能缝焊机
4.3.7 高频电阻焊机 4.3.8 三相低频电阻焊机 4.3.9 次级整流电阻焊机 4.3.10 逆变式电阻焊机 4.3.11 移动式点焊机 4.3.12 点焊枪 4.3.13 点焊钳 4.3.14 电阻焊机控制器 4. 4 螺柱焊机 4.4.1 电弧螺柱焊机 4.4.2 埋弧螺柱焊机 4.4.3 电容储能螺柱焊机 4.5 5摩擦焊接设备 4.5.1摩擦焊机 4.5.2 2搅拌摩擦焊机 4.6 电子束焊机 4.7 光束焊接设备 4.7.1光束焊机 4.7.2 2激光焊机
连续激光焊机脉冲激光焊机
4.8 3超声波焊机 4.8.1超声波点焊机 4.8.2 2超声波缝焊机 4.9钎焊机 4.9.1电阻钎焊机 4.9.2 真空钎焊机 4.10 焊接机器人
3 GB/T10249—2010
5电焊机产品型号编制原则 5.1产品型号由汉语拼音字母及阿拉伯数字组成。 5.2产品型号的编排秩序如下。
1-2 3-4
改进序号派生代号 -基本规格产品符号代码
5.2.1型号中2，4各项用阿拉伯数字表示。 5.2.2型号中3项用汉语拼音字母表示。 5.2.3型号中3，4项如不用时，可空缺。 5.2.4改进序号按产品改进程序用阿拉伯数字连续编号。 5.3产品符号代码的编制原则 5.3.1产品符号代码的编排秩序
1234
一系列序号附注特征小类名称大类名称
5.3.2 产品符号代码中1，2，3各项用汉语拼音字母表示。 5.3.3 产品符号代码中4项用阿拉伯数字表示。 5.3.4 附注特征和系列序号用于区别同小类的各系列和品种，包括通用和专用产品。 5.3.5产品符号代码中3，4项如不需表示时，可以只用1，2项。 5.3.6 可同时兼作几大类焊机使用时，其大类名称的代表字母按主要用途选取。 5.3.7 如果产品符号代码的1，2，3项的汉语拼音字母表示的内容，不能完整表达该焊机的功能或有可能存在不合理的表述时，产品的符号代码可以由该产品的产品标准规定。 5.3.8部分产品符号代码的代表字母及序号的编制实例见附录A。 6型号基本规格的标示 6.1电弧焊机
基本规格：额定焊接电流基本规格单位：A(安培) 注：限制负载的手工金属弧焊电源，基本规格是额定最大焊接电流。
6.2电渣焊机
基本规格：额定焊接电流基本规格单位：A(安培)
4 GB/T10249—2010
6.3电阻焊机 6.3.1点焊机
基本规格：50%负载持续率下的标称输人视在功率基本规格单位：kVA(千伏安)
6.3.2凸焊机
基本规格：50%负载持续率下的标称输入视在功率基本规格单位：kVA（千伏安）
6.3.3缝焊机
基本规格：50%负载持续率下的标称输入视在功率基本规格单位：kVA（千伏安）
6.3.4电阻对焊机
基本规格：50%负载持续率下的标称输入视在功率基本规格单位：kVA(千伏安）
6.3.5闪光对焊机
基本规格：50%负载持续率下的标称输人视在功率基本规格单位：kVA（千伏安）
6.3.6电容储能电阻焊机
基本规格：最大储能量基本规格单位：J焦耳)
6.3.7高频电阻焊机
基本规格：额定振荡功率基本规格单位：kW(千瓦)
6.3.8次级整流电阻焊机
基本规格：50%负载持续率下的标称输入视在功率基本规格单位：kVA(千伏安)
6.3.9三相低频电阻焊机
基本规格：50%负载持续率下的标称输入视在功率基本规格单位：kVA（千伏安）
*
6.3.10逆变式电阻焊机
基本规格由产品标准规定。 6.3.11移动式点焊机
.
基本规格：50%负载持续率下的标称输入视在功率基本规格单位：kVA（千伏安）
6.4螺柱焊机 6.4.1电弧螺柱焊机
基本规格：额定焊接电流基本规格单位：A(安培)
6.4.2埋弧螺柱焊机
基本规格：额定焊接电流基本规格单位：A（安培）
6.4.3电容储能螺柱焊机
基本规格：最大储能量基本规格单位：J(焦耳)
