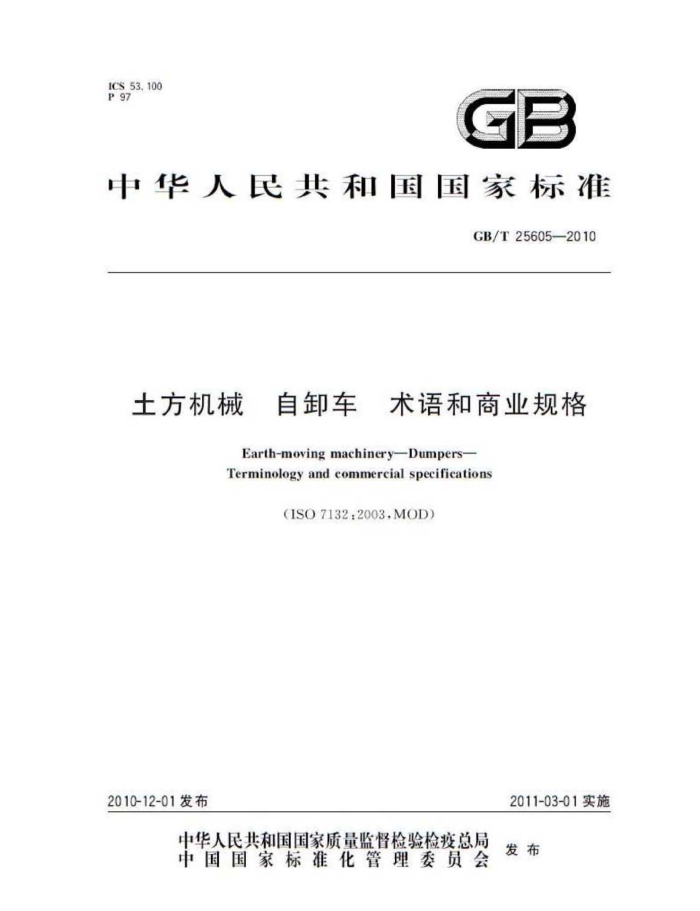

ICS53.100
P97
GB
中华人民共和国国家标准
GB/T25605—2010
土方机械 自卸车 术语和商业规格
Earth-moving machineryDumpers Terminology and commercial specifications
(ISO7132:2003.MOD)
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25605—2010
目 次
前言
I
范围 2 规范性引用文件 3 术语和定义
1
..+
主机 5 性能特性 6 商业文件规格附录A（规范性附录） 自卸车的尺寸附录B（规范性附录） 小型自卸车的尺寸中文索引英文索引…
4
21 21 25 26 27
......
29 GB/T25605—2010
前言
本标准修改采用国际标准IS07132：2003土方机械 自卸车术语和商业规格》（英文版）。 本标准根据ISO71322003重新起草本标准与ISO7132:2003的技术差异如下： —3.1,1自卸车的定义中补充了GB/T8498—2008中的注的内容，并增加了该定义所出自的标
准的说明“[GB/T8498一2008.定义4.6]，并用垂直单线标识在它们所涉及的条款的页边空白处：
国际标准中没有根据自卸车的使用工况对丰公路用自卸车进行定义，因此根据我国国情和行
业发展的需要，在一股定义中增加了“非公路自卸车“的术语和定义，并用垂直单线标识在它们所涉及的条款的页边空白处：为保证标准的全面性与完整性，增加了GB/T8498—2008土方机械基本类型 识别、术语和定文》中己定义的“例性车架自卸车”“饺接车架自卸车”“国转自卸车”和“小型自卸车”的术语和定义，并用垂直单线标识在它们所涉及的条款的更边空白处，
-
为便于使用，本标准还做了下列继辑性修改！
“本国际标准”一词改为“本标准” 一册除了国际标准前言；
-
一对IS07132：2003中引用的国际标准，用已被采用为我国的标准代替对应的国际标准一增加了中文索引和英文索引。 本标准的附录A和附录B是规范性附录。 本标准由中国机械工业联合会提出：本标准由全国土方机械标准化技术委员会（SAC/TC334）归口本标准起草单位：天津工程机械研究院、内蒙古北方重型汽车股份有限公司。 本标准主要起草人：红丽、宋哈、杨美蓉
I GB/T25605—2010
土方机械 直卸车 术语和商业规格
1范围
本标准规定了GB/T8498中定义的用手土方施工的自行式自卸车（包括小型自卸车）的术语和商业文件规格。 规范性引用文件
2
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准，
GB/T8498 土方机械 基本类型 识别、术语和定义（GB/T8498-2008.ISO61652006.IDT） GB/T8592 土方机械 轮胎式机器转向尺寸的测定（GB/T8592—2001，eqVISO7457：1997） GB/T10913 土方机械 行驶速度测定（GB/T10913—2005.ISO6014：1986，MOD) GB/T14781 土方机械 轮式机械的转向能力（GB/T14781-1993，eqVISO5010：1992） GB/T16936 土方机械 发动机净功率试验规范（GB/T16936—2007.ISO9249.1997MOD） GB/T18577.1 土方机械 尺寸与符号的定义 第1部分：主机（GB/T18577.1一2008，
ISO6746-1:2003.IDT)
GB/T21152 土方机械 轮胎式机器 制动系统的性能要求和试验方法（GB/T21152—2007 ISO3450:1996.IDT)
GB/T21154 土方机械 整机及其工作装置和部件的质量测量方法（GB/T21154一2007 ISO6016:1998.IDT)
JG/T30土方机械 自卸汽车车租 容量标定（JG/T30-1999.idtISO.6483：1980） 3术语和定义
GB/T8498中确立的及下列术语和定义适用本标准。 3.1一般定义 3.1.1
自卸车dumper 自行的展带式或轮胎式机器，具有敢开的车厢，用来运输、卸载或撤布物料·自卸车由其他的装卸车
进行装料，
注：小型自卸车可以组装带有自装的工作装置。 [GB/T8498—2008.定义4.6]
3.1.1.1
非公路自卸车 non-roaddumper 外库尺寸、轴荷和质量等特征不允许在公路上行驶的，在非公路工况中作业的自卸车，
3.1,1.2
刷性车架自卸车 rigid-framedumper 具有刚性车架，用车轮或腰带转向的自卸车，［GB/T8498—2008.定义4.6.1] GB/T25605-2010
3.1.1.3
铰接车架自卸车 articulated frame dumper 具有钦接车架并用该车架进行转向的自卸车（轮胎式机械） [GB/T8498—2008.定义4,6.2]
3.1.1,4
回转自卸车 swingdumper 具有可360回转的上部结构的自卸车，该上部结构由刚性车架，散开式车厢和司机室组成，底盘可
由履带或轮胎系统组成，
[GB/T8498-2008.定义4.6.3] 3.1.1.5
小型自卸车 compact dumper 工作质量（见GB/T211543小于或等于4500k8的饺接车架自卸车或刚性车架自卸车注1：见GB/TB49B，图A4、图A.5和图A6 注2小量自卸车可装有整体式白装载工作装置
3.1.2
主机basemachine 机器不带有工作装置或附属装置，但配备有安装工作装置和附属装置所必需的连接件，如需要，可
配备司机室或机棚和司机保护结构。 3,1.3
工作装置 equipment 为执行基本的设计功能，安装在主机（允许有附属装置）上的一组零部件。
3.1.4
白装载工作装置 self-loading equipment 由铲斗支撑结构与连杆机构组成，整体安装在小型自卸车上的装置，用于自身向车厢中装填物料。 注，见415
3.1.5
附属装置 attachment 为待定用途，可安装在主机或工作装置上的一组零件总成。
3.1.6
部件 component 主机工作装置或附属装置的零件或零件总成，
3.2性能 3.2.1
轮缘牵引力 Tractiveforcerimpull 轮胎与地面之间用于驱动自卸车的有效作用力
3.2.1.1
带直接传动变速器的牵引力 tractiveforce with direct drivetransmission 在最大发动机转柜时，对每个前进挡所计算或测量的牵引力。 注，最大牵引力可能会受列质量和引条件的限制，
3.2.1.2
带动力换挡变速器【电力传动液力传动的轮缘牵引力 tractive force rimpull with powershift transmission [electric drive] [hydrostatie drive]
幸引力与机器每个前进挡速度成曲线关系，可计算或副定注：最大牵引力可能会受到质量和牵引条件的限制，
2
