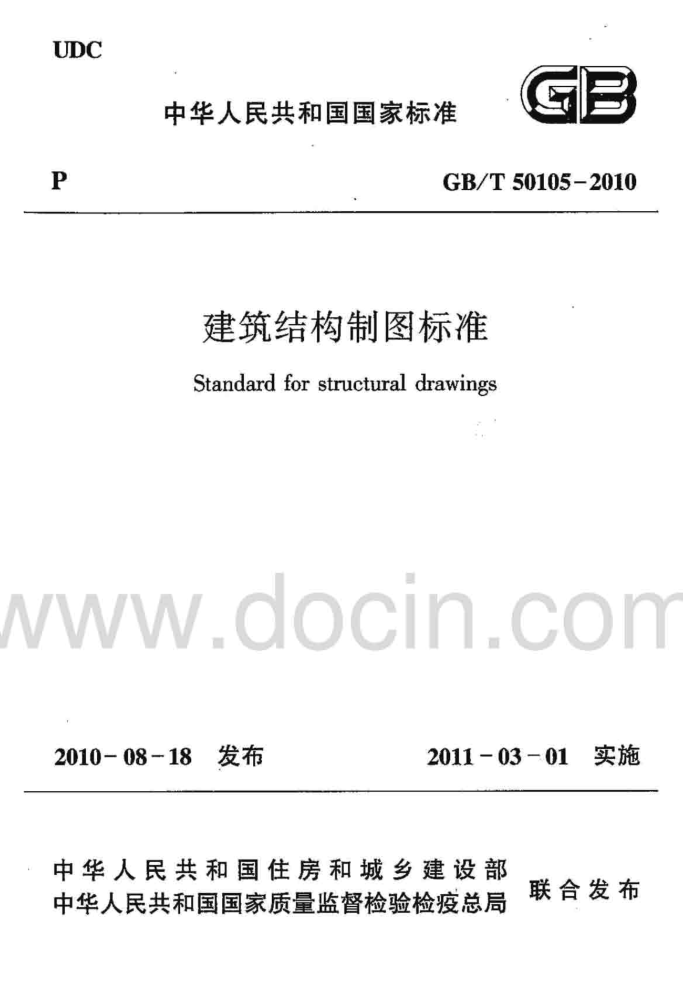

UDC
D
中华人民共和国国家标准
P
GB/T 50105-2010
建筑结构制图标准 Standard for structural drawings
www.docin.com
2010-08-18 发布
2011 - 03 - 01 实施
中华人民共和国住房和城乡建设部
中华人民共和国国家质量监督检验检疫总局 联合发布 中华人民共和国住房和城乡建设部
公告
第751号
关于发布国家标准
《建筑结构制图标准》的公告
现批准《建筑结构制图标准》为国家标准，编号为GB/T 50105一2010，自2011年3月1日起实施。原《建筑结构制图标准》GB/T50105-2001同时废止。
本标准由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部
NWW.aoc2010年月18Eom
2010年8月18日
3 前言
根据原建设部《关于印发《2007年工程建设标准规范制订、 修订计划（第一批））的通知》的要求，本标准由中国建筑标准设计研究院会同有关单位在原《建筑结构制图标准》GB/T 50105-2001的基础上修订而成。
本标准在修订过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定。
本标准共分5章和1个附录，主要技术内容包括：总则、基本规定、混凝土结构、钢结构、木结构。
本标准修订的主要技术内容是：1增加了计算机CAD制图文件、计算机制图图层和计算机制图规则等内容；2增加了图线等内容；3增加了混凝土结构文字注写构件配筋的表示方法：4增加了钢结构施工图一般要求和复杂节点详图的分解索引等内容。
本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。执行过程中如有意见和建议请寄送中国建筑标准设计研究院（地址：北京市海淀区首体南路 9号主语国际2号楼，邮编：100048）。
本规范主编单位：中国建筑标准设计研究院本规范参编单位：华东建筑设计研究院有限公司
中石化工程建设公司中国京冶工程技术有限公司北京探索者软件技术有限公司
本规范主要起草人员：陈雪光胡天兵张凤新徐浩
李秀川尹天成徐海洋
4 本标准主要审查人员：何玉如费麟徐宇宾白红卫
石定稷苗苗刘杰王鹏董静茹寇九贵胡纯炀张同亿
www.docin.com
5 1总则
1.0.1为了统一建筑结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。 1.0.2本标准适应于工程制图中下列制图方式绘制的图样：
1.手工制图； 2计算机制图。
1.0.3 本标准适用于建筑结构专业下列工程制图：
新建、改建、扩建工程的各阶段设计图、竣工图；
1 2 原有建筑物、构筑物的实测图：
3通用设计图、标准设计图。 1.0.4计算机制图规则和计算机制图图层管理等内容宜符合现行国家标准《房屋建筑制图统一标准》GB/T50001相关规定。 1.0.5建筑结构制图除应符合本标准外，尚应符合国家现行有关标准的规定
www.docin.com
1
