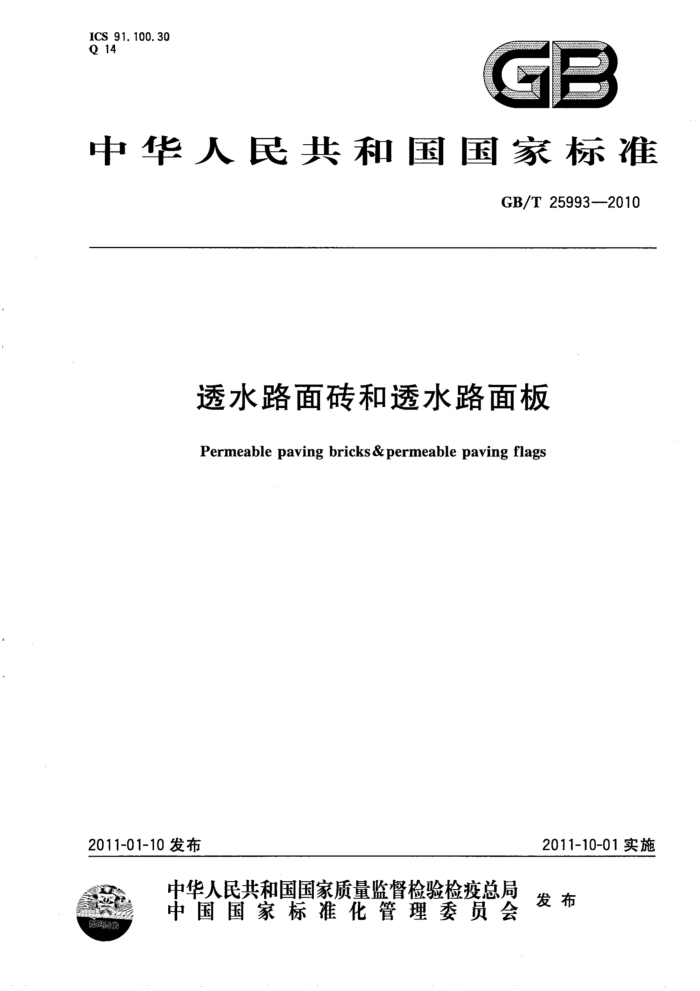

ICS 91.100.30 Q14
GB
中华人民共和国国家标准
GB/T25993-2010
透水路面砖和透水路面板
Permeable paving bricks &permeable paving flags
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25993-—2010
目 次
前言 1 范围 2 规范性引用文件
1
术语和定义分类一般规定技术要求试验方法 8 检验规则· 产品合格证、堆放和运输附录A（规范性附录） 透水路面板的抗折强度试验方法附录B（规范性附录） 透水路面砖的劈裂抗拉强度试验方法附录C（规范性附录） 透水系数测试方法
3 4 5 6 7
8
11
9
11
13 15 18 GB/T 25993—2010
前言
本标准按照GB/T1.1一2009给出的规则编写。 本标准与EN1338：2003《混凝土路面砖》和EN1339：2003《混凝土路面板》一致性程度为非等效。 本标准由中国建筑材料联合会提出。 本标准由全国墙体屋面及道路用建筑材料标准化技术委员会（SAC/TC285)归口。 本标准负责起草单位：中国建材西安墙体材料研究设计院、路桥集团国际建设股份有限公司、中国
建筑砌块协会、中国建材威阳陶瓷研究设计院。
本标准参加起草单位：昆山通海建材科技有限公司、浙江工业大学建筑工程学院、江苏优凝舒布洛克建材有限公司、瑞尔斯达（天津)现代建材有限公司、安徽宁国华普建材有限公司、福建省石狮市永前建材有限公司、浙江长三角建材有限公司、天津市塘沽区裕川建筑建材制品有限公司、天津市新实丰液压机械有限公司、泉州市鸿益机械制造有限公司、包头新创瑞图环保建材有限公司。
本标准主要起草人：路晓斌、杜建东、鲜正洪、姜仙莉、刘幼红、姚峰元、王乃利、程卫国、马成畅、 汤俊怀、董再发、杨杨、秦卫强、刘晶、杨振峰、李仰水、郭文智。
目 GB/T 25993--2010
透水路面砖和透水路面板
1范围
本标准规定了透水路面砖和透水路面板的术语和定义、规格、等级和标记、一般规定、技术要求、试验方法、检验规则及产品合格证、堆放和运输等。
本标准适用铺设于市政人行道、园林景观小径、非重载路面广场等场合，透水性能满足要求的透水路面砖和透水路面板（以下简称：透水块材）。
透水块材可以是无钢筋的水泥混凝土经振动加压或其他成型工艺制成；也可以是以煤研石、废瓷片、废陶片和粘土等无机非金属材料为主要原料，经烧结工艺制成。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB175通用硅酸盐水泥 GB/T1596用于水泥和混凝土中的粉煤灰 GB/T2015 白色硅酸盐水泥 GB/T 4111 混凝土小型空心砌块试验方法 GB6566建筑材料放射性核素限量 GB8076 混凝土外加剂 GB/T12988 无机地面材料耐磨性能试验方法 GB/T14684 建筑用砂 GB/T14685 建筑用卵石、碎石 GB/T17431.1轻集料及其试验方法第1部分：轻集料 GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉 JC474砂浆、混凝土防水剂 JC/T539混凝土和砂浆用颜料及其试验方法 JGJ63混凝土用水标准 JTGE60一2008公路路基路面现场测试规程 JC933快硬硫铝酸盐水泥、快硬铁铝酸盐水泥 YB/T4178混凝土用高炉重矿渣碎石
3术语和定义
下列术语和定义适用于本文件。
3..1
透水性能permeable 指水经过透水块材的顶面，通过透水块材自身的孔隙直接渗透到底面的能力。透水块材的透水性
能用透水系数表征，与其所采用的具体检测方法相对应。
1 GB/T25993—2010
3. 2
透水系数permeabilitycoefficient 水通过制品本身存在孔隙向下渗透能力的指标，表征方式与数值单位和测试方法有直接的关系。
3.3
透水路面砖 permeablepavingbricks 用作路面铺设的、具有透水性能的表面材料，需同时满足以下条件：
块材厚度不小于50mm；一块材的长与厚的比值不得大于4；透水系数大于规定值。
3.3.1
透水混凝土路面砖permeableconcretepavingbricks 满足透水路面砖的定义，用水泥混凝土经振动、加压成型和养护而成的砖块，其顶面可以是进行过
二次深加工的。 3.3.2
透水烧结路面砖permeablefiredpavingbricks 满足透水路面砖的定义，采用烧结生产工艺制成的砖块，其顶面可以是进行过二次深加工的。
3. 4
透水路面板 permeablepavingflag 用作路面铺设的、具有透水性能的表面材料，需同时满足以下条件：
块材的长度不超过1m；块材的长与厚的比值大于4；透水系数大于规定值。
3.4.1
透水混凝土路面板permeableconcretepavingflag 满足透水路面板的定义，用水泥混凝土经振动、加压成型和养护而成的板材，其顶面可以是进行过
二次深加工的。 3.4.2
透水烧结路面板permeablefiredpavingflag 满足透水路面板的定义，采用烧结生产工艺制成的板材，其顶面可以是进行过二次深加工的。
3.5
透水块材的长度length 透水块材铺设时顶面上所具有最小面积的矩形（不包括间隔端)中，较长边的长度。
3.6
透水块材的宽度width 透水块材铺设时顶面具有最小面积的矩形(不包括间隔端)中，较短边的长度。
3.7
透水块材的厚度thickness 透水块材铺设时顶面与底面之间的距离。
3. 8
透水块材侧面的肋 spacer nibs 透水块材铺设时侧面（块之间接触面）较小的突出部分。
2
