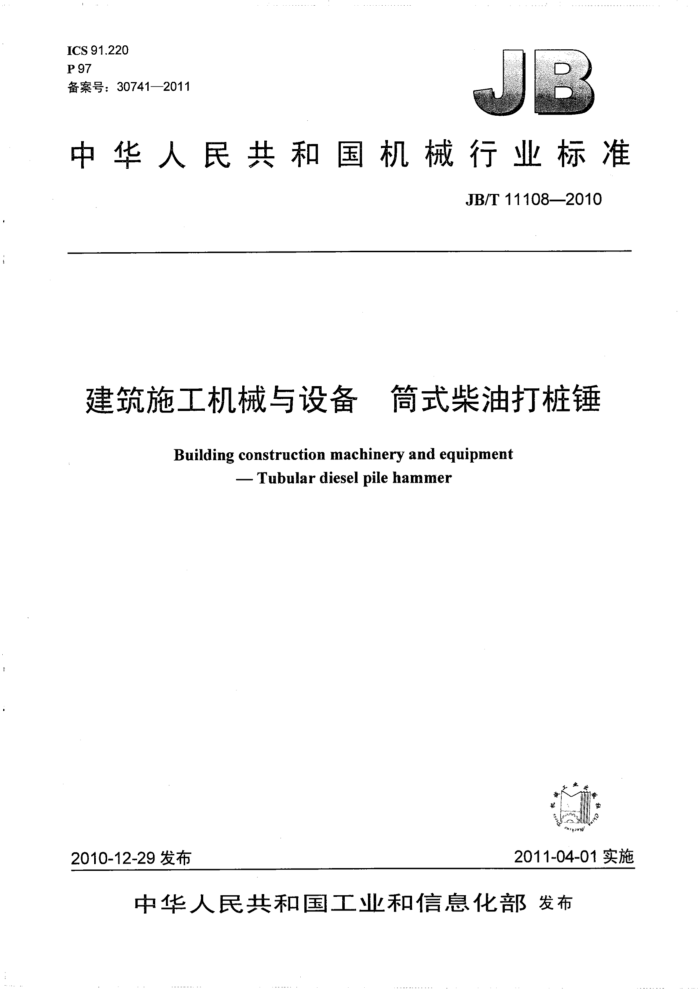

ICS 91.220 P 97 备案号：30741—2011
中华人民共和国机械行业标准
JB/T11108—2010
建筑施工机械与设备 简式柴油打桩锤
Building construction machinery and equipment
Tubulardieselpilehammer
2011-04-01实施
2010-12-29发布
中华人民共和国工业和信息化部发布 JB/T11108—2010
目 次
II
前言范围
-
2规范性引用文件 3术语和定义 4柴油锤型号和规格系列， 4.1型号. 4.2 规格... 5技术要求 5.1 一般要求 5.2 柴油锤性能和可靠性要求 5.3 装配要求.. 5.4 安全要求和装置 5.5 外观要求 6 试验方法 6.1 性能试验. 6.2 可靠性试验
检验规则， 7.1 分类.. 7.2 出厂检验 7.3 型式检验， 8标志、包装、运输和贮存 8.1 标志 8.2 包装， 8.3 运输， 8.4 贮存.. 附录A（资料性附录）主要技术性能表. 附录B（资料性附录）测试记录表. 附录C（资料性附录）可靠性试验记录表. 图1柴油锤参考图.. 图2 参考尺寸和形状，图3 柴油锤性能试验示意图图4 测点位置表1 柴油锤规格系列表2柴油锤性能.. 表3 故障及其危险度系数. 表4 检验项目及分类表A.1 筒式柴油打桩锤主要技术性能表表B.1 筒式柴油打桩锤主要尺寸测定表
7
11 ..12
12 12 .13 13 13 14 15 .20
4
5
I JB/T1.1108—2010
表 B.2 筒式柴油打桩锤质量测定表，表B.3 筒式柴油打桩锤燃油箱、润滑油箱的容积测定表表B.4 简式柴油打桩锤压力、冲程、试验台、打击力变化测量表表B.5 筒式柴油打桩锤冲击能量测定表.. 表B.6 筒式柴油打桩锤冲击频率测量表表B.7 筒式柴油打桩锤连续运转时间测量表. 表B.8 筒式柴油打桩锤燃油、润滑油消耗量测定表表B.9 筒式柴油打桩锤烟度测定表. 表B.10 筒式柴油打桩锤缸体密封性能测量表表B.11 筒式柴油打桩锤噪声试验表. 表C.1 可靠性试验记录表
15
..16 16 ..17 .17 ..17 ..18 .18 .18 19 ..20
Ⅱ JB/T11108—2010
前言
本标准的附录A、附录B、附录C为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：上海工程机械厂有限公司、北京建筑机械化研究院、深圳市华测检测有限公司、
北京建研机械科技有限公司。
本标准主要起草人：齐建明、郭传新、郭冰、刘慧彬、龚秀刚、董海彪、孙华山、李飞，本标准为首次发布。
III JB/T11108-2010
建筑施工机械与设备·筒式柴油打桩锤
范围
1
本标准规定了筒式柴油打桩锤的型号、规格系列、技术要求、试验方法、检验规则、标志、包装、 运输和贮存等。
本标准适用于筒式柴油打桩锤（以下简称柴油锤）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T7920.6建筑施工机械与设备打桩设备术语和商业规格（GB/T7920.6—2005，ISO11886： 2002，MOD)
GB22361—2008打桩设备安全规范 3术语和定义
GB/T7920.6中确立的以及下列术语和定义适用于本标准。
3.1
最小冲程 minimum stroke 使上活塞连续跳动的最小下落距离。
3.2
最后贯入度finalpenetration 桩锤在一个工作循环内，最后10击时桩沉入的深度：
3.3
连续运转时间 continuous operating time 从上活塞起动后，自动打击到自行熄火的运转时间。
4 柴油锤型号和规格系列 4.1型号
柴油锤的型号可以由制造厂家自行规定，以冲击部分（上活塞）的质量作为柴油锤的主参数。 4.2规格
柴油锤的规格按表1的规定。
表1柴油锤规格系列
冲击部分质量
桩锤质量 kg ≤2 200 ≤3 000 ≤3 700
冲击能量
kg 800 1 200 1600
J ≥25 600 ≥38400 ≥51 200
